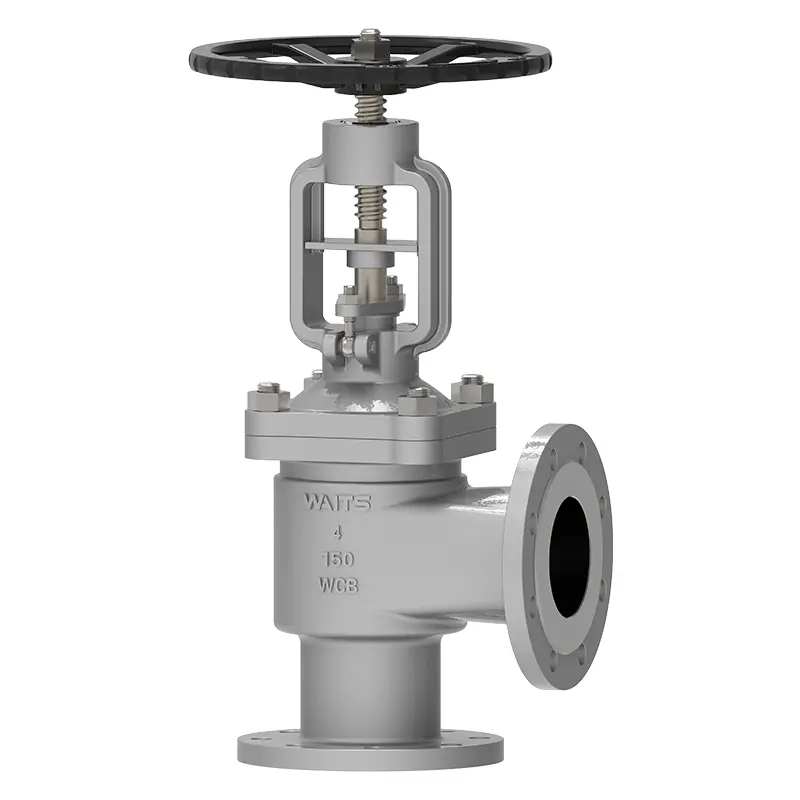

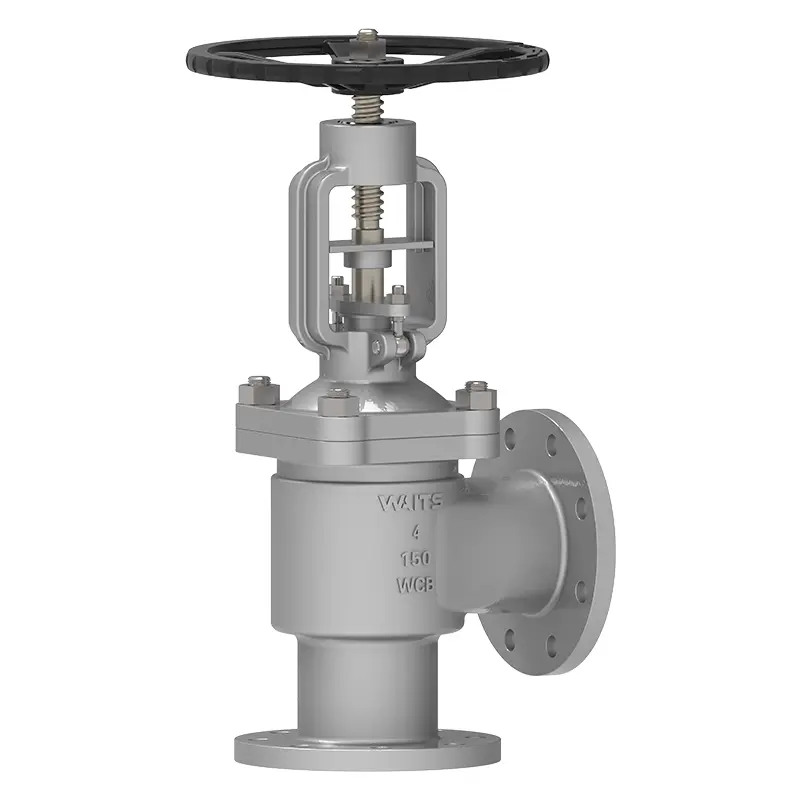

एंगल बेलोज़ ग्लोब वाल्व

एंगल बेलोज़ ग्लोब वाल्व "डबल सील" तकनीक को अपनाता है, जिसमें धातु की धौंकनी और पैकिंग शामिल है, जो दोहरी सुरक्षा प्रदान करता है। इसका 90 डिग्री डिज़ाइन अंतरिक्ष को बचाता है और इसमें कम प्रतिरोध प्रवाह होता है, जो आपके लिए ऊर्जा की खपत को कम कर सकता है। वाट्स वाल्व चुनने का अर्थ है एक आश्वस्त टीम चुनना।

जांच भेजें

उत्पाद वर्णन

वाट्स वाल्व उच्च गुणवत्ता वाले कोण धौंकनी ग्लोब वाल्व एक 90-डिग्री डिजाइन को अपनाता है, जो तरल पदार्थ को समकोण पर दिशा बदलने और वाल्व स्टेम को घुमाकर द्रव के प्रवाह या कटऑफ को नियंत्रित करने की अनुमति देता है। धातु की धौंकनी का उपयोग वाल्व शरीर के अंदर मुख्य सीलिंग घटक के रूप में किया जाता है, जो पारंपरिक पैकिंग के साथ संयुक्त होता है। वाल्व डिस्क द्रव की केंद्र रेखा के साथ रैखिक रूप से चलती है, और धौंकनी तदनुसार फैलती है या अनुबंध करती है, बाहरी वातावरण से द्रव को अलग करती है और रिसाव को रोकती है।

कार्यान्वयन मानक-कोण धौंकनी ग्लोब वाल्व ‌
डिजाइन मानकों	DIN3356 /BS1873 /ASME B16.34
निकला हुआ किनारा मानक	EN1092-1/2/ASME B16.5/ASME B16.47-A/B
संबंध	आरएफ/एफएफ/आरटीजे
परीक्षण स्वीकृति	और 12266 API598
संरचना -लंबाई	EN558/ ASME B16.10
दबाव और तापमान रेटिंग	ASME B16.34
अग्नि परीक्षा	API607 API6FA
कम रिसाव मानक	एपीआई 622
संधम-विरोधी डिजाइन	नेस एमआर 0175
अनुप्रयोग-कोण धौंकनी ग्लोब वाल्व
आकार	DN15 ~ DN300 ½ NPS ~ "~ 12"）
दबाव सीमा	PN16 ~ PN160 （Class150 ~ 900）
तापमान की रेंज	-29 ℃～+570 ℃
आवेदन	एसिड/क्षार तरल, तरलीकृत प्राकृतिक गैस, उच्च चिपचिपापन तेल, भूमिगत पाइपलाइन नेटवर्क, उपकरण एकीकरण मॉड्यूल, आदि।
ड्राइव मोड	हैंडव्हील, बेवल गियर, इलेक्ट्रिक, वायवीय, आदि।
वाल्व बॉडी/वाल्व कवर	फोर्जिंग: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, कास्टिंग: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
वाल्व कोर	फोर्जिंग: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, कास्टिंग: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
सीलिंग सतह	मुख्य शरीर, मुख्य शरीर लोहे-आधारित मिश्र धातु, हार्ड-आधारित मिश्र धातु क्लैडिंग
वाल्व स्टेम	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
वाल्व स्टेम नट	तांबे की मिश्र धातु
छड़	लचीला ग्रेफाइट, ग्रेफाइट एस्बेस्टोस पैकिंग, पॉलीटेट्रैफ्लुओरोइथिलीन ...

प्रदर्शन विशेषताएँ

एंगल बेलोज़ ग्लोब वाल्व की संरचना इसे उच्च विश्वसनीयता आवश्यकताओं के साथ अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाती है, जैसे कि विषाक्त, ज्वलनशील या संक्षारक मीडिया को संभालने वाले सिस्टम।

लाभ

1। एंगल बेलोज़ ग्लोब वाल्व का प्रमुख घटक धातु की धौंकनी है। यह स्वचालित रोल वेल्डिंग द्वारा वाल्व कवर और वाल्व स्टेम को जोड़ता है। धातु की धौंकनी यह सुनिश्चित करती है कि वाल्व स्टेम भाग लीक-मुक्त है।

2। शंक्वाकार और सुव्यवस्थित डिजाइन के लिए धन्यवाद, वाल्व डिस्क मज़बूती से सील करता है और एक लंबी सेवा जीवन है।

3। डबल सील डिजाइन (धौंकनी + पैकिंग)। धौंकनी और पैकिंग रिसाव को रोकते हैं और उत्कृष्ट सीलिंग प्रभाव प्रदान करते हैं।

4। एंगल बेलोज़ ग्लोब वाल्व सीधे वाल्व स्टेम, अखरोट और आस्तीन को लुब्रिकेट कर सकते हैं।

5। एर्गोनोमिक हैंडव्हील। लंबी सेवा जीवन और आसान संचालन।
