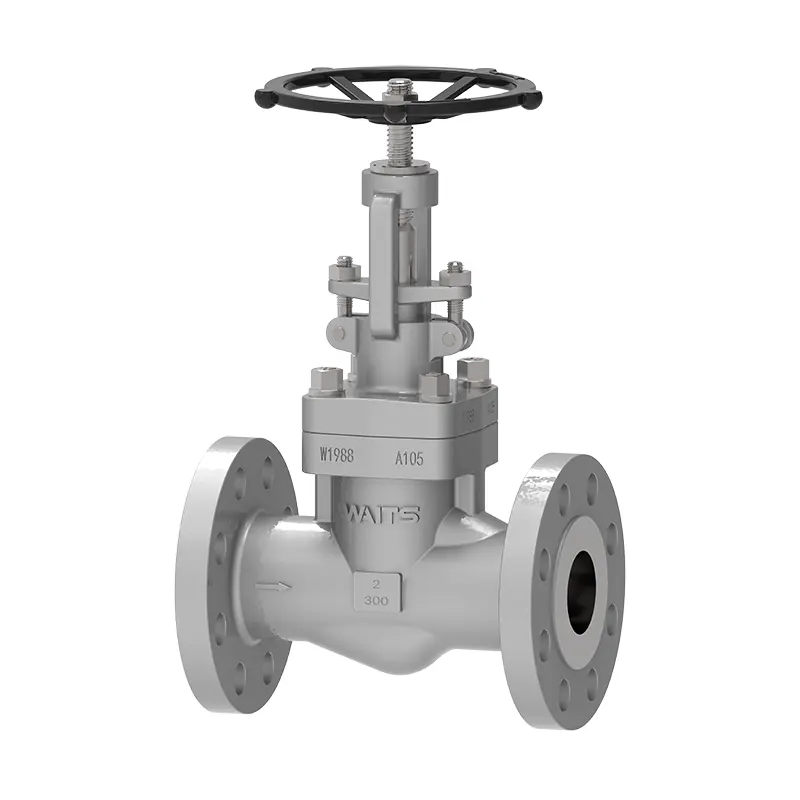

जाली स्टील ग्लोब वाल्व

Waits can provide you with high-quality forged steel globe valve. Our industrial chain has been developed for many years, perfect and advantageous, supporting mass production, and the price is good. The product is made of high-quality forged steel, with good sealing, durability, easy operation, suitable for a variety of industrial pipeline systems, and is a reliable choice for your purchase.

जांच भेजें

उत्पाद वर्णन

जाली इस्पात भागों की गुणवत्ता ढले इस्पात भागों की तुलना में अधिक है, और वे बड़े प्रभाव बलों का सामना कर सकते हैं। प्लास्टिसिटी, कठोरता और अन्य यांत्रिक गुण भी कास्ट स्टील भागों की तुलना में अधिक हैं। जाली स्टील ग्लोब वाल्व का व्यास आमतौर पर DN80 से अधिक नहीं होता है, और उनमें से अधिकांश को कम व्यास के साथ डिज़ाइन किया गया है। समान व्यास के कास्ट स्टील ग्लोब वाल्व की तुलना में, प्रवाह दर थोड़ी छोटी होती है, लेकिन दबाव और तापमान सीमा कास्ट स्टील वाल्व की तुलना में अधिक होती है, और सीलिंग प्रदर्शन कास्ट स्टील ग्लोब वाल्व की तुलना में काफी बेहतर होता है, और सेवा जीवन लंबा है.
अन्य ग्लोब वाल्वों की तरह, जाली स्टील ग्लोब वाल्व माध्यम की प्रवाह दिशा के अधीन हैं। विभिन्न स्थापना स्थितियों के अनुसार, उन्हें स्ट्रेट-थ्रू ग्लोब वाल्व और डायरेक्ट-फ्लो ग्लोब वाल्व (वाई-टाइप ग्लोब वाल्व) में विभाजित किया जा सकता है।

कार्यान्वयन मानक

डिज़ाइन मानक	एपीआई602, एएसएमई 16.34, बीएस 5352, बीएस 6364
Flange standards	SW सॉकेट वेल्डिंग ASME B16.11 के अनुसार समाप्त होती है, BW बट अंत ASME B16.25 के अनुसार, NPT थ्रेडेड कनेक्टर ASME B1.20.1 के अनुसार समाप्त होते हैं
कनेक्शन के तरीके	एसडब्ल्यू, एनपीटी, बीडब्ल्यू, आरएफ, आरटीजे
परीक्षण एवं स्वीकृति	एपीआई 602/एपीआई 598
संरचनात्मक लंबाई	फैक्टरी मानकों के अनुसार सॉकेट वेल्डिंग/थ्रेडेड एंड फोर्ज्ड स्टील गेट वाल्व संरचनात्मक लंबाई ASME B16.10 के अनुसार फ़्लैंग्ड एंड/बट वेल्डिंग एंड फोर्ज्ड स्टील गेट वाल्व
दबाव और तापमान का स्तर	एएसएमई बी16.34、
Low leakage standards	आईएसओ 15848-1, एपीआई 622
संक्षारण रोधी डिज़ाइन	एनएसीई एमआर 0103, एनएसीई एमआर 0175

आवेदन

आकार	NPS1/4″~NPS3″ DN6~DN80
दबाव सीमा	CL150~ CL2500 PN10~ PN420
तापमान की रेंज	；-196°C ~ +600°C
आवेदन रेंज	नल का पानी, सीवेज, निर्माण, पेट्रोलियम, रसायन उद्योग, भोजन, दवा, कपड़ा, बिजली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि।
ड्राइव मोड	टरबाइन, वायवीय, विद्युत
Valve body/valve bonnet	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), मिश्र धातु 20, मोनेल
वाल्व कोर सीलिंग सतह	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), मिश्र धातु 20, मोनेल
Valve stem	F6A F304 F316 F51 F53 मोनेल K500...
वाल्व स्टेम नट	तांबे की मिश्र धातु...
पैकिंग	लचीला ग्रेफाइट, ग्रेफाइट एस्बेस्टस पैकिंग, पॉलीटेट्राफ्लुओरोएथिलीन...

प्रदर्शन सुविधाएँ

1. The main components are forged. Forged steel globe valve has three types of cavity seals: bolted bonnet, welded bonnet and cavity pressure self-tightening seal structure.
2. बोल्टेड बोनट का मतलब है कि वाल्व बॉडी और बोनट बोल्ट और नट से जुड़े हुए हैं, और घाव गैसकेट (स्टेनलेस स्टील वायर क्लिप और लचीले ग्रेफाइट से बना) सील कर दिया गया है। ग्राहकों की विशेष आवश्यकता होने पर मेटल रिंग कनेक्शन का भी उपयोग किया जा सकता है।
3. वेल्डेड बोनट का मतलब है कि वाल्व बॉडी और बोनट धागे से जुड़े हुए हैं और पूरी तरह से वेल्डेड हैं। ग्राहकों की विशेष आवश्यकता होने पर पूर्ण प्रवेश कनेक्शन का भी उपयोग किया जा सकता है।
4. 9001बी, 1500आईबी, 2500आईबी, 45001बी की गुहा भी दबाव स्व-कसने वाली सील संरचना को अपना सकती है, आंतरिक दबाव बढ़ने के साथ सीलिंग प्रदर्शन बढ़ता है, और विश्वसनीयता अधिक होती है।
5. The medium channel in the valve body is tortuous, the fluid resistance is large, and the power consumption is large. 6. The sealing surface is not easy to wear and scratch, and has good sealing performance. There is no relative sliding between the valve disc and the sealing surface of the valve body when opening and closing, so the wear and scratch are not serious, the sealing performance is good, and the service life is long.
7. Flexible graphite packing is used, the sealing is reliable, and the operation is light and flexible.
8. ग्लोब वाल्व का माध्यम केवल एक दिशा में प्रवाहित हो सकता है और प्रवाह की दिशा नहीं बदल सकता। स्थापित करते समय, माध्यम की प्रवाह दिशा और वाल्व बॉडी के तीर की दिशा पर ध्यान दें।
9. पैकिंग प्रतिस्थापन और रखरखाव शटडाउन की स्थिति में किया जा सकता है, जो सुविधाजनक और त्वरित है और सिस्टम के संचालन को प्रभावित नहीं करता है।
10. आकार सरल है, संरचना की लंबाई कम है, विनिर्माण प्रक्रिया अच्छी है, और अनुप्रयोग सीमा विस्तृत है।

Forged Steel Globe Valve
