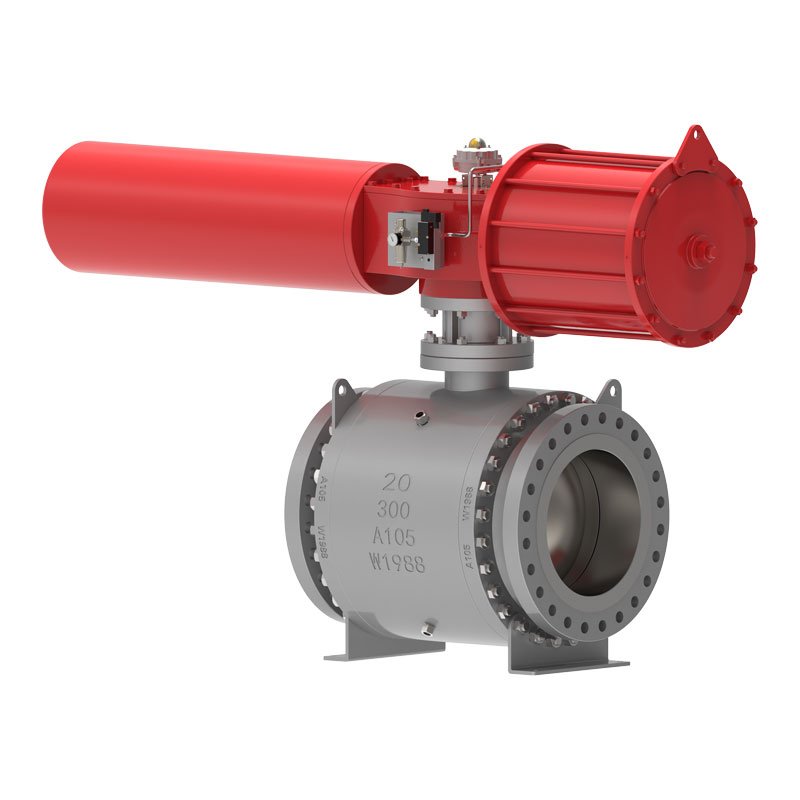

ट्रूनियन बॉल वाल्व

वेट्स वाल्व, अपनी संपूर्ण उत्पादन लाइन के साथ, आपको ट्रूनियन बॉल वाल्व उत्पाद प्रदान कर सकता है। हमारे पास वाल्व डिजाइन और विनिर्माण में समृद्ध अनुभव है, हम उत्पाद की गुणवत्ता और संबंधित सेवाओं, तरजीही उत्पाद की कीमतों और समय पर डिलीवरी पर जोर देते हैं। हम पूरी तरह से विभिन्न अनुप्रयोगों पर विचार करते हैं और विभिन्न विनिर्माण मानकों को अपनाते हैं, जैसे एपीआई6डी/आईएसओ17292/बीएस5351, आदि।

जांच भेजें

उत्पाद वर्णन

ट्रूनियन बॉल वाल्व एक स्टील बॉल वाल्व है, जिसे प्रदर्शन और उपयोग में समग्र जीवन को ध्यान में रखते हुए डिजाइन और निर्मित किया गया है। वाल्व बॉडी को उच्च गुणवत्ता वाली सामग्री से बनाया गया है, गेंद स्थापित की गई है, और मध्य निकला हुआ किनारा और गर्दन को बोल्ट किया गया है। वाल्व सीट अपस्ट्रीम और डाउनस्ट्रीम एकल पिस्टन प्रभाव, डीबीबी फ़ंक्शन हैं। साथ ही, वाल्व सीट और गेंद के बीच सील के लिए तीन संरचनाएं हैं:

1. Traditional soft seal structure;

2. त्रिकोणीय रिंग सील संरचना;

3. कठोर सील संरचना।

कार्यान्वयन मानक

डिज़ाइन मानक	एपीआई 6डी, एपीआई 608, एएसएमई बी16.34, आईएसओ 17292, बीएस5351;
निकला हुआ किनारा मानक	एएसएमई बी 16.5, एएसएमई बी16.47, एएसएमई बी16.25, एएसएमई बी16.11, बीएस 12627;
कनेक्शन के तरीके	आरएफ, आरटीजे, बीडब्ल्यू
परीक्षण एवं स्वीकृति	एपीआई598, एपीआई 6डी, बीएस12569;
संरचनात्मक लंबाई	एएसएमई बी16.10, बीएस 558, बीएस12982, आईएसओ 5752;
Pressure and temperature levels	एएसएमई बी16.34、
अग्नि सुरक्षा आवश्यकताएँ	API6FA API607
कम रिसाव मानक	ISO 15848-1, API 622
संक्षारण रोधी डिज़ाइन	एनएसीई एमआर 0103, एनएसीई एमआर 0175

आवेदन

आकार	एनपीएस 1"~60" डीएन25~डीएन1500
दबाव सीमा	Class150~ 2500 PN10-PN420
तापमान की रेंज	；-196℃ ~ +260℃
आवेदन रेंज	नल का पानी, सीवेज, निर्माण, पेट्रोलियम, रसायन उद्योग, भोजन, दवा, कपड़ा, बिजली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि।
ड्राइव मोड	टरबाइन, वायवीय, विद्युत
वाल्व बॉडी	फोर्जिंग: A105, A182 F304, F304L, F316, F316L,F51, F53, A350 LF2, LF3, LF5, मोनेल, कास्टिंग: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
गेंद	क्षेत्र: सीएस+ईएनपी, ए182 एफ304, एफ304एल, एफ316, एफ316एल, एफ51, एफ53, सीएस+टीसीसी, सीएस+एनआई60
वाल्व सीट सपोर्ट रिंग	सीट सपोर्ट रिंग: सीएस+ईएनपी, ए182 एफ304, एफ304एल, एफ316, एफ316एल, एफ51, एफ53, सीएस+टीसीसी, सीएस+एनआई55
वाल्व सीट डालने	पीटीएफई, आरपीटीएफई, नायलॉन, डेवलॉन, पीक
वाल्व स्टेम	ए182 एफ6ए, एफ316, एफ51, ए105+ईएनपी, एआईएसआई 4140+ईएनपी, 17-4पीएच

प्रदर्शन सुविधाएँ

1. वाल्व स्टेम को अनुचित संचालन के कारण वाल्व बॉडी से बाहर निकलने से रोकने के लिए डिज़ाइन किया गया है।
2. ट्रूनियन बॉल वाल्व में अग्निरोधक और एंटी-स्टैटिक डिवाइस है।
3. आपातकालीन सीलिंग ग्रीस इंजेक्शन पोर्ट वाल्व सीट सील और वाल्व स्टेम सील पर डिज़ाइन किए गए हैं। सामान्य सीलिंग सीलिंग ग्रीस पर निर्भर नहीं होती है। जब सीलिंग सतह क्षतिग्रस्त हो जाती है और रिसाव का कारण बनती है, तो आपातकालीन मरम्मत के लिए सीलिंग ग्रीस डाला जा सकता है। प्रत्येक ग्रीस इंजेक्शन पोर्ट एक ग्रीस इंजेक्शन वाल्व और एक एम्बेडेड वन-वे वाल्व से सुसज्जित है।
4. वाल्व गुहा को बाहर निकालने और निकालने के लिए वाल्व बॉडी के सबसे निचले स्थान पर एक नाली वाल्व स्थापित किया जाता है; वाल्व कैविटी को ऑनलाइन वेंट करने और साफ़ करने के लिए वाल्व बॉडी के ऊपरी भाग पर एक वेंट वाल्व स्थापित किया जाता है। सुरक्षा, विश्वसनीयता और सुविधा सुनिश्चित करने के लिए ड्रेन वाल्व और वेंट वाल्व आइसोलेशन वाल्व या विशेष डिस्चार्ज जोड़ हो सकते हैं।
5. यह एक कनेक्शन प्लेट से सुसज्जित है जो विभिन्न ड्राइव उपकरणों से मेल खा सकता है, जिसमें हैंडल, वर्म गियर, इलेक्ट्रिक, वायवीय, गैस-तरल लिंकेज, इलेक्ट्रो-हाइड्रोलिक लिंकेज आदि शामिल हैं।
6. वेल्डेड सिरों वाला वाल्व सामग्री की ताकत की अनुकूलनशीलता और वेल्डेबिलिटी सुनिश्चित करने के लिए उपयोगकर्ता की पाइपलाइन सामग्री ग्रेड के अनुसार वाल्व अंत सामग्री (संक्रमण अनुभाग) को समायोजित कर सकता है। दोनों सिरों पर आस्तीन वाले वाल्वों के लिए, आस्तीन की लंबाई यह सुनिश्चित कर सकती है कि ऑन-साइट वेल्डिंग ऑपरेशन सीलिंग सामग्री को प्रभावित नहीं करते हैं।
7. दफन डिजाइन. दबे हुए वाल्वों के लिए, जमीन के ऊपर परिचालन को सुविधाजनक बनाने के लिए परियोजना की जरूरतों के अनुसार वाल्व स्टेम को लंबा किया जाता है, और संबंधित ग्रीस इंजेक्शन, सीवेज डिस्चार्ज और वेंटिंग उपकरणों को पाइप से जमीन तक बढ़ाया जाता है। दबे और उठे हुए वाल्व की ऊंचाई ग्राहक द्वारा प्रदान की जाती है।
