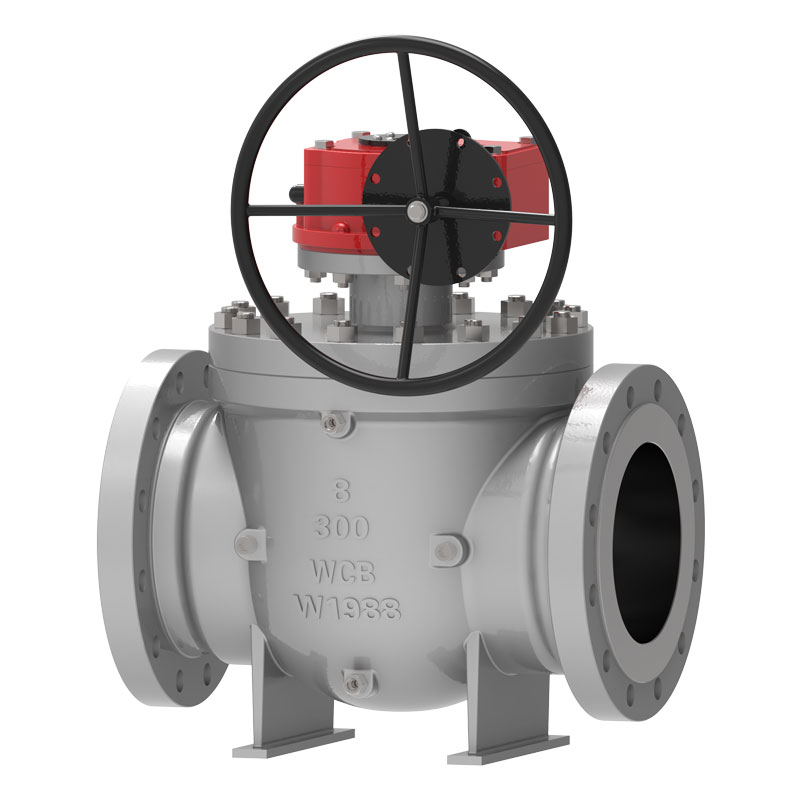

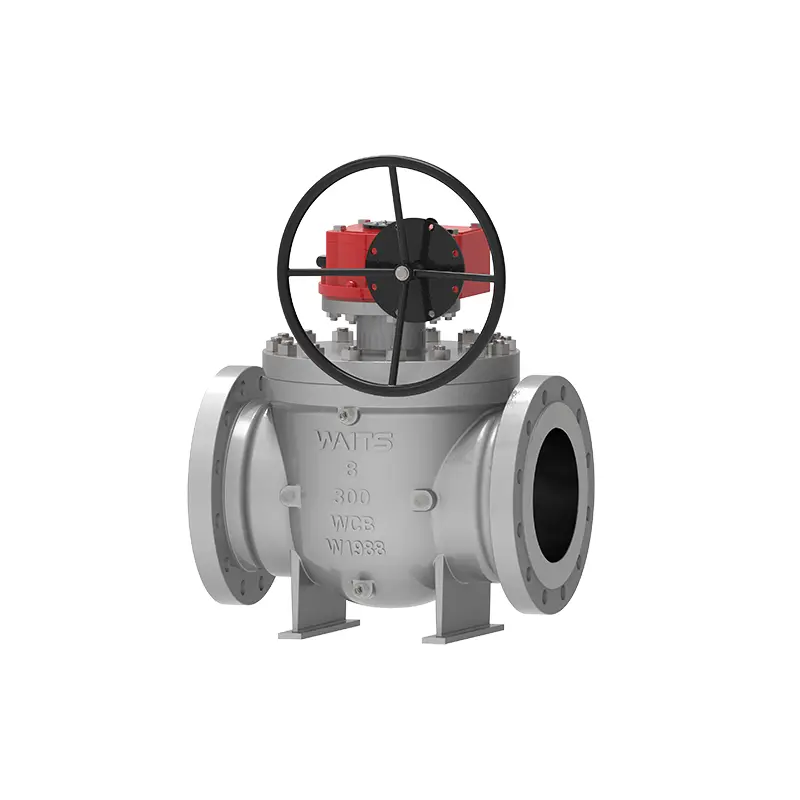

टॉप एंट्री बॉल वाल्व

वेट्स एक बड़ा वाल्व निर्माता और आपूर्तिकर्ता है। इसकी पूरी उत्पादन लाइन उच्च गुणवत्ता वाले शीर्ष एंट्री बॉल वाल्व का उत्पादन कर सकती है। इस बॉल वाल्व को एपीआई मानकों के अनुसार सख्ती से डिजाइन, निर्मित और निरीक्षण किया गया है। ड्राइविंग पद्धति ग्राहकों को बहुत सारे समाधान प्रदान कर सकती है। हमारे पास एक से अधिक उत्पादन आधार हैं, और हमारी डिलीवरी क्षमता बहुत विश्वसनीय है, जिसे नए और पुराने ग्राहक बहुत पसंद करते हैं।

जांच भेजें

उत्पाद वर्णन

टॉप एंट्री बॉल वाल्व का उपयोग मुख्य रूप से पाइपलाइनों और औद्योगिक प्रणालियों में किया जाता है। पारंपरिक फुल-बोर बॉल वाल्व के आधार पर, इसमें ऑनलाइन रखरखाव और कम रिसाव के फायदे हैं। ऑपरेशन विधि मैनुअल, गियरबॉक्स, वायवीय, इलेक्ट्रिक, गैस-तरल लिंकेज, इलेक्ट्रो-हाइड्रोलिक लिंकेज आदि हो सकती है।

Implementation Standards

डिज़ाइन मानक	एपीआई 608, एपीआई 6डी, एएसएमई बी16.34
Flange standards	एएसएमई बी 16.5, एएसएमई बी16.47, एएसएमई बी16.25,
कनेक्शन के तरीके	आरएफ, आरटीजे, बीडब्ल्यू
Testing and acceptance	एपीआई598, एपीआई 6डी,
संरचनात्मक लंबाई	एपीआई 6डी, एएसएमई बी16.10
दबाव और तापमान का स्तर	एएसएमई बी16.34、
अग्नि सुरक्षा आवश्यकताएँ	API6FA API607
कम रिसाव मानक	आईएसओ 15848-1, एपीआई 622
संक्षारण रोधी डिज़ाइन	एनएसीई एमआर 0103, एनएसीई एमआर 0175

आवेदन

आकार	NPS1-1/2″~ 60”DN40~DN1500
दबाव सीमा	कक्षा 150 ~ 2500 पीएन10-पीएन420
तापमान की रेंज	；-60*C ~ +260°C
आवेदन रेंज	पेट्रोलियम, रसायन उद्योग, धातु विज्ञान, प्रकाश उद्योग, बिजली स्टेशन, शहरी निर्माण जल आपूर्ति, कम तापमान पर काम करने की स्थिति, और तेल, गैस और प्राकृतिक गैस जैसी लंबी दूरी की पाइपलाइन।
Drive mode	टरबाइन, वायवीय, विद्युत
वाल्व बॉडी	फोर्जिंग: A105, A182 F304, F304L, F316, F316L,F51, F53, A350 LF2, LF3, LF5, मोनेल, कास्टिंग: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
गेंद	क्षेत्र: सीएस+ईएनपी, ए182 एफ304, एफ304एल, एफ316, एफ316एल, एफ51, एफ53, सीएस+टीसीसी, सीएस+एनआई60
वाल्व सीट सपोर्ट रिंग	सीट सपोर्ट रिंग: सीएस+ईएनपी, ए182 एफ304, एफ304एल, एफ316, एफ316एल, एफ51, एफ53, सीएस+टीसीसी, सीएस+एनआई55
वाल्व सीट डालने	PTFE, RPTFE, Nylon, Devlon, PEEK
Valve stem	ए182 एफ6ए, एफ316, एफ51, ए105+ईएनपी, एआईएसआई 4140+ईएनपी, 17-4पीएच

प्रदर्शन सुविधाएँ

1. टॉप एंट्री बॉल वाल्व और साधारण वाल्व के बीच सबसे बड़ा अंतर यह है कि इसे पाइपलाइन से वाल्व को अलग किए बिना ऑनलाइन बनाए रखा जा सकता है, जिससे रखरखाव लागत कम हो जाती है और सेवा जीवन बढ़ जाता है। यह एक वेल्डेड अंत संरचना को अपनाता है और पाइपलाइन पर स्थापित किया जाता है, जो पाइपलाइन तनाव से प्रभावित नहीं होता है और सीलिंग विश्वसनीयता सुनिश्चित करता है।
2. वाल्व सीट सील में वाल्व सीट, वाल्व सीट रिंग और अन्य घटक शामिल हैं। वाल्व सीट रिंग अक्षीय स्थिति में स्वतंत्र रूप से तैर सकती है। प्रीलोड स्प्रिंग के माध्यम से, वाल्व सीट को शून्य दबाव और कम दबाव की स्थिति में सील किया जा सकता है। इस डिज़ाइन का उपयोग काम के दबाव और उच्च दबाव की स्थिति में वाल्व को बंद करने की क्षमता प्राप्त करने के लिए किया जाता है। वाल्व सीट रिंग के बाहर, हम वाल्व सीट और वाल्व बॉडी के बीच सील सुनिश्चित करने के लिए ओ-रिंग और इलास्टिक रिंग डालते हैं। जब विस्तारित ग्रेफाइट के उपयोग के स्थल पर आग लग जाती है, तो सीलिंग प्रदर्शन को भी बनाए रखा जा सकता है। 3. जब क्षति के कारण वाल्व सीट और वाल्व स्टेम सील लीक हो जाती है, तो ग्रीस इंजेक्शन वाल्व द्वारा इंजेक्ट किया गया सीलिंग ग्रीस आपातकालीन सीलिंग के प्रभाव को प्राप्त कर सकता है। जब वाल्व सामान्य कार्यशील स्थिति में होता है, तो वाल्व स्टेम और गेंद की सतह को चिकना करने के लिए ग्रीस इंजेक्शन वाल्व के माध्यम से ग्रीस को इंजेक्ट किया जा सकता है, जिससे उद्घाटन और समापन अधिक लचीला हो जाता है।
4. भूमिगत स्थापित वाल्वों के लिए, वाल्व के वाल्व स्टेम को आवश्यकतानुसार लंबा किया जा सकता है, और आकार ग्राहकों की आवश्यकता के अनुसार हो सकता है। सभी सीवेज पाइप, निकास पाइप और आपातकालीन ग्रीस इंजेक्शन उपकरणों को तदनुसार लंबा किया जाता है, और अन्य संबंधित पाइपलाइन वाल्व के लंबे हिस्से के करीब होती हैं। सीवेज वाल्व, वेंट वाल्व और ग्रीस इंजेक्शन वाल्व स्थापना के लिए जमीन से जुड़े हुए हैं, ताकि मुख्य वाल्व के नियमित रखरखाव की सुविधा मिल सके।
5. ऊपरी और निचले वाल्व स्टेम एपीआई6डी और आईएसओ17292 मानकों के अनुसार एंटी-स्टैटिक के लिए डिज़ाइन किए गए हैं।
6. जब एक सिंगल पिस्टन वाल्व सीट का उपयोग अपस्ट्रीम में किया जाता है और एक डबल पिस्टन वाल्व सीट का उपयोग डाउनस्ट्रीम में किया जाता है, तो वाल्व में डबल ब्लॉकिंग फ़ंक्शन होता है और एक ही समय में मीडिया को अपस्ट्रीम और डाउनस्ट्रीम से काट सकता है। जब तापमान वृद्धि के कारण वाल्व गुहा में जमा द्रव्यमान पर असामान्य रूप से दबाव पड़ता है, तो वाल्व सीट स्वचालित रूप से दबाव जारी कर सकती है (ऊपर की ओर निर्वहन)।
7. शीर्ष प्रवेश बॉल वाल्व की गेंद तय हो गई है, और सतह को जमीन, पॉलिश और कठोर किया गया है। घर्षण और कार्यशील टॉर्क को कम करने के लिए गेंद और वाल्व स्टेम के बीच एक स्लाइडिंग बेयरिंग स्थापित की जाती है।
8. वाल्व और एक्चुएटर के बीच कनेक्टिंग फ्लैंज आईएसओ 5211 मानकों का अनुपालन करता है, जिसे अनुकूलित करना और इंटरचेंज करना आसान है।

Top Entry Ball Valve
