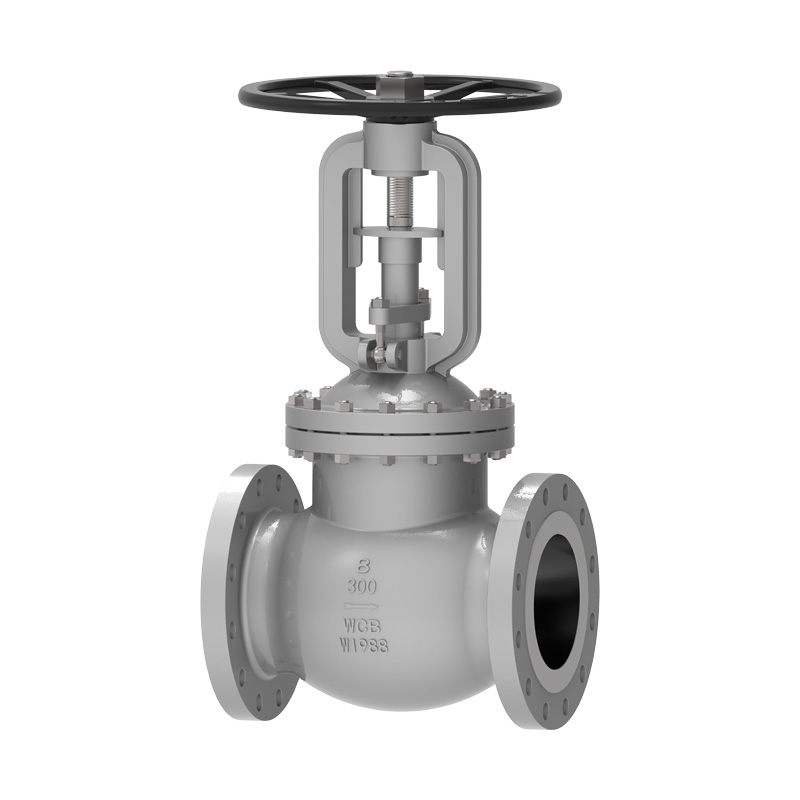

बोली सील ग्लोब वाल्व

Bellow Seal Globe वाल्व वेट्स द्वारा निर्मित एक विश्वसनीय वाल्व है। उत्पाद का उपयोग शहरी हीटिंग, गैस ट्रांसमिशन, स्टीम पाइपलाइनों और बड़ी जल संरक्षण परियोजनाओं में किया जा सकता है। इसका एक मूल्य लाभ है और इसे कई विदेशी कारखाने के ग्राहकों द्वारा मान्यता दी गई है। यह व्यापक रूप से इटली, फ्रांस, यूरोप में स्पेन और मध्य पूर्व में सऊदी अरब, ईरान, इज़राइल में बेचा जाता है।

जांच भेजें

उत्पाद वर्णन

Bellow सील ग्लोब वाल्व को तरल पदार्थ और वायुमंडल के बीच एक धातु अवरोध बनाने के लिए स्वचालित रोलिंग वेल्डिंग द्वारा वेल्डेड किया जाता है, जो वाल्व स्टेम के शून्य रिसाव डिजाइन को सुनिश्चित करता है। इस वाल्व की आंतरिक संरचना एक धौंकनी संरचना है। स्टेनलेस स्टील की धौंकनी के निचले छोर को वाल्व स्टेम को वाल्व स्टेम को रोकने से रोकने के लिए वाल्व स्टेम को वेल्डेड किया जाता है। दूसरे छोर को वाल्व बॉडी और वाल्व कवर के बीच एक स्थिर सील बनाने के लिए रखा जाता है। डबल सीलिंग डिज़ाइन को अपनाया जाता है। यदि धौंकनी विफल हो जाती है, तो वाल्व स्टेम पैकिंग भी रिसाव से बच जाएगी। स्थिर परिचालन प्रदर्शन को बनाए रखने के लिए और वाल्व प्लग कंपन के कारण वाल्व स्टेम कंपन से बचने के लिए धौंकनी वाल्व स्टेम को वेल्डेड किया जाता है। यह भाप, ज्वलनशील, विस्फोटक, थर्मल तेल, उच्च शुद्धता, विषाक्त और अन्य मीडिया के साथ पाइपलाइनों के लिए सबसे उपयुक्त है।

कार्यान्वयन मानक

अभिकर्मक मानक	3356, ASME B16.34, GOST
निकला हुआ किनारा मानकों	DIN2543-2545 ， ASME B16.5 ， ASME B16.47
अंत संबंध	आरएफ, आरटीजे, बीडब्ल्यू, आदि।
निरीक्षण और परीक्षण	3230, एपीआई 598, गॉस्ट
आमने - सामने	3203, ASME B16.10, GOST
दबाव और तापमान रेटिंग	ASME B16.34
अग्निरोधी परीक्षण	API607, API6FA
कम रिसाव मानकों	आईएसओ 15848-1, एपीआई 622
संधम-विरोधी डिजाइन	NACE MR 0103, NACE MR 0175

आवेदन

आकार	2 "-24", DN50 DN600
दाब मूल्यांकन	कक्षा 150-1500, PN10-PN260
परिचालन तापमान	-20 ℃ ~ 350 ℃
आवेदन रेंज	नल का पानी, सीवेज, निर्माण, पेट्रोलियम, रासायनिक उद्योग, भोजन, चिकित्सा, कपड़ा, बिजली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि।
संचालक	एचडब्ल्यू, गियर, इलेक्ट्रिक, वायवीय, आदि।
शरीर की सामग्री	कार्बन स्टील, स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील, मिश्र धातु स्टील, मोनेल, अल कांस्य, आदि।
सीलिंग सतह	बॉडी, बॉडी क्लैडिंग आयरन-आधारित मिश्र धातु, हार्ड-आधारित मिश्र धातु का क्लैडिंग
वाल्व स्टेम	F6A F304 F316 F51 F53 MONEL K500
वाल्व स्टेम नट	तांबे की मिश्र धातु
पैकिंग	लचीला ग्रेफाइट, ग्रेफाइट एस्बेस्टोस पैकिंग, पॉलीटेट्रैफ्लुओरोइथिलीन ...

Bellow सील ग्लोब वाल्व के लाभ

1। उचित उत्पाद संरचना, विश्वसनीय सीलिंग प्रदर्शन, सुंदर उपस्थिति;

2। सीलिंग सतह पर सह-आधारित हार्ड मिश्र धातु, अच्छा पहनने के प्रतिरोध, संक्षारण प्रतिरोध, एंटी-घर्षण प्रदर्शन, लंबी सेवा जीवन;

3। वाल्व स्टेम टेम्परिंग और सरफेस नाइट्राइडिंग ट्रीटमेंट, अच्छे एंटी-कोरियन और एंटी-फ्रिक्शन के प्रदर्शन के साथ;

4। Bellow Seal Globe Valve Double Seal, अधिक विश्वसनीय प्रदर्शन;

5। वाल्व स्टेम उठाने की स्थिति संकेत, अधिक सहज;

6। पार्ट्स सामग्री, निकला हुआ किनारा और बट वेल्डिंग संख्या आकार को विभिन्न स्थितियों या उपयोगकर्ता आवश्यकताओं के अनुसार विभिन्न इंजीनियरिंग जरूरतों को पूरा करने के लिए यथोचित रूप से चुना जा सकता है।

Bellow सील ग्लोब वाल्व की उत्पाद विशेषताएं:

1। डबल सीलिंग डिज़ाइन (धौंकनी + पैकिंग)। यदि धौंकनी विफल हो जाती है, तो वाल्व स्टेम पैकिंग भी रिसाव से बचता है और अंतर्राष्ट्रीय सीलिंग मानकों को पूरा करेगा;

2। कोई द्रव हानि नहीं, ऊर्जा हानि को कम करें, और कारखाने के उपकरण सुरक्षा में सुधार करें;

3। लंबी सेवा जीवन, रखरखाव के समय को कम करें, और परिचालन लागत को कम करें;

4। मजबूत और टिकाऊ धौंकनी सीलिंग डिजाइन वाल्व स्टेम का शून्य रिसाव सुनिश्चित करता है और रखरखाव-मुक्त स्थिति प्रदान करता है;

5। गैस मीडियम वाल्व सीट इस वाल्व की सीलिंग में सुधार करने के लिए PTFE सॉफ्ट सीलिंग सामग्री को अपनाती है;

6। उच्च तापमान प्रतिरोधी वाल्व सीट एयरटाइट प्रदर्शन के शून्य रिसाव को प्राप्त करने के लिए शंक्वाकार हार्ड सील को अपनाती है;

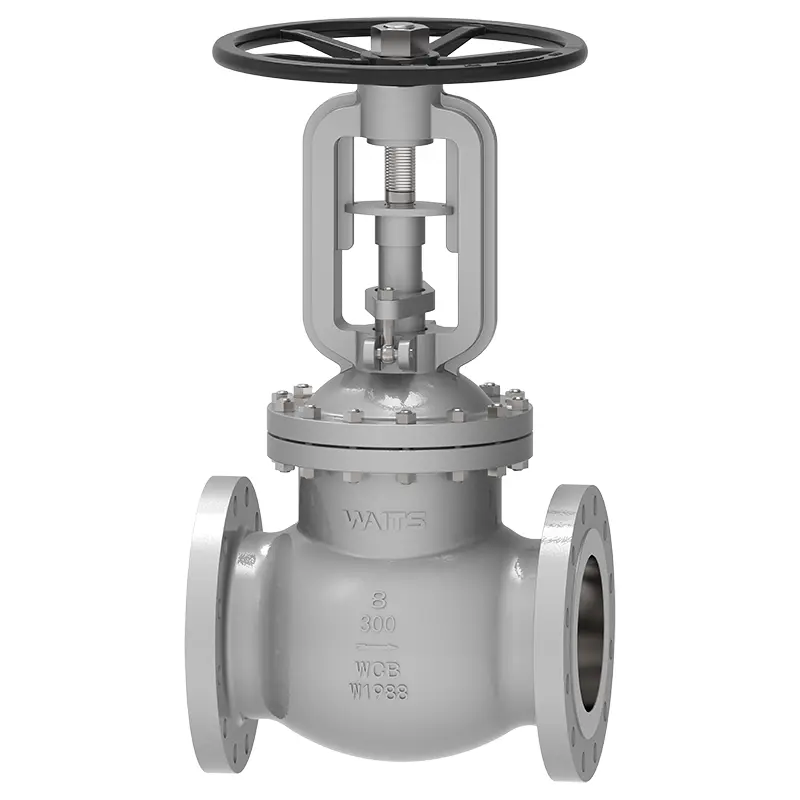

Bellow Seal Globe Valve
