वेट्स का कास्ट स्टील ग्लोब वाल्व अनुकूल कीमत, उत्कृष्ट गुणवत्ता और उच्च लागत प्रदर्शन वाला है। हमारी स्थापना 1994 में संयुक्त राज्य अमेरिका में हुई थी और 2008 में चीन में एक शाखा स्थापित की गई थी। हमारे पास वानजाउ और तियानजिन में दो उत्पादन आधार हैं। कास्ट स्टील ग्लोब वाल्व तरल पदार्थों को सटीक रूप से नियंत्रित कर सकता है और पाइपलाइन द्रव नियंत्रण के लिए एक उच्च गुणवत्ता वाला विकल्प है। इसे अंतर्राष्ट्रीय बाज़ार, विशेष रूप से यूरोप, अमेरिका, मध्य पूर्व और अन्य क्षेत्रों में बहुत पसंद किया जाता है।

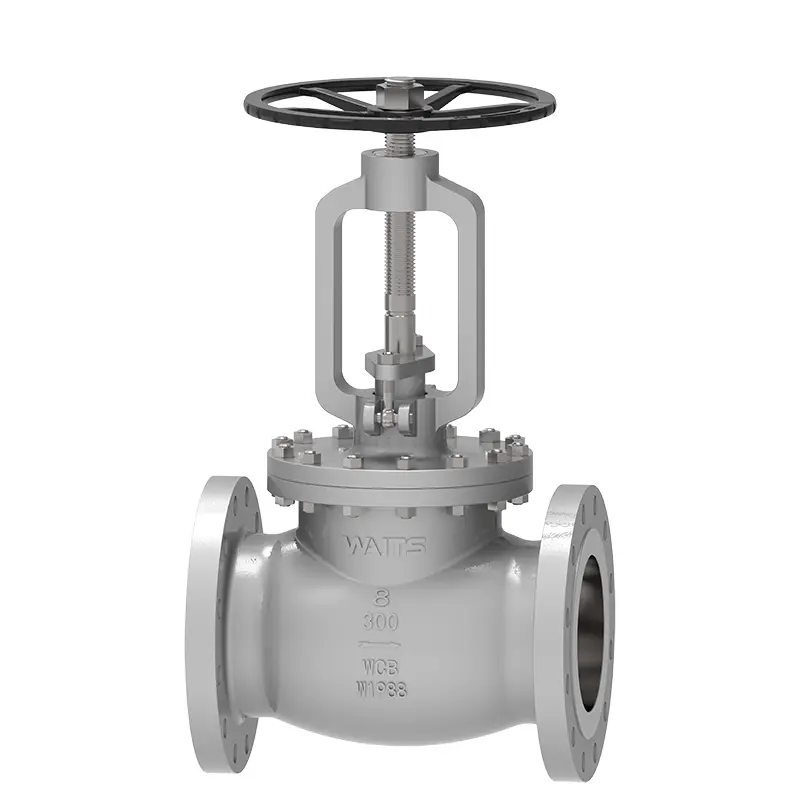

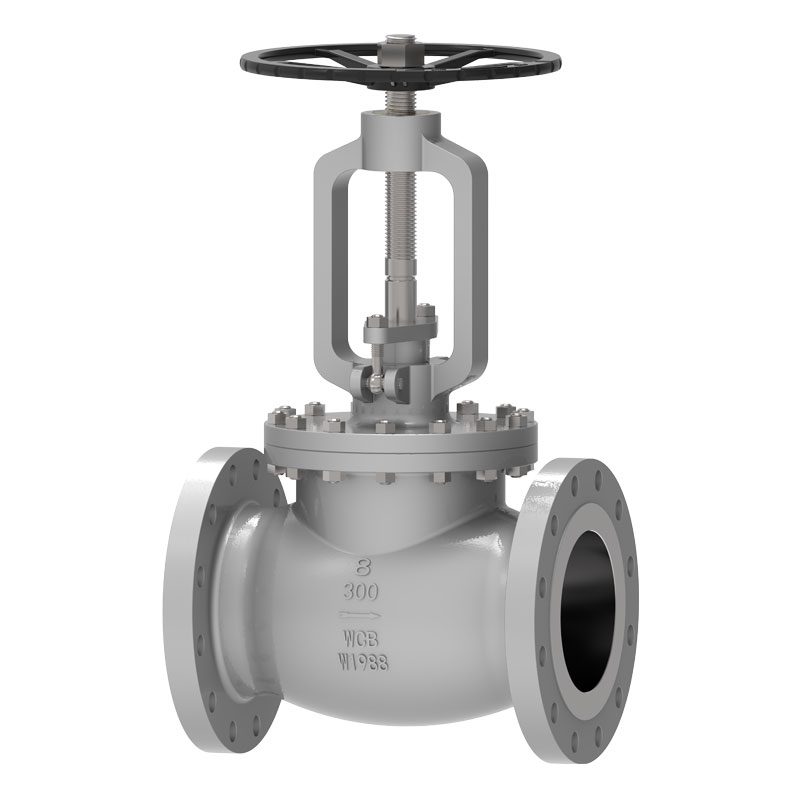

बोल्टेड बोनट कास्ट स्टील ग्लोब वाल्व बोल्टेड बॉडी और कवर के साथ एक स्टॉप वाल्व है, और सील के रूप में बीच में एक गैस्केट या अष्टकोणीय सीलिंग रिंग स्थापित की जाती है। विभिन्न स्थापना स्थितियों के अनुसार, ग्लोब वाल्व को स्ट्रेट-थ्रू ग्लोब वाल्व (टी-टाइप ग्लोब वाल्व) और डायरेक्ट-फ्लो ग्लोब वाल्व (वाई-टाइप ग्लोब वाल्व) में विभाजित किया जा सकता है। चूंकि वाल्व स्टेम में अपेक्षाकृत छोटा उद्घाटन या समापन स्ट्रोक होता है और इसमें बहुत विश्वसनीय कट-ऑफ फ़ंक्शन होता है, और चूंकि वाल्व सीट खोलने का परिवर्तन वाल्व डिस्क के स्ट्रोक के लिए आनुपातिक होता है, इसलिए यह प्रवाह को विनियमित करने के लिए बहुत उपयुक्त है। इसका उपयोग नल के पानी, सीवेज, निर्माण, भोजन, बिजली, दवा, धातु विज्ञान, कपड़ा, ऊर्जा इत्यादि जैसी तरल पाइपलाइनों को काटने, विनियमित करने और थ्रॉटलिंग करने के लिए किया जा सकता है। ग्लोब वाल्व आम तौर पर निकला हुआ किनारा कनेक्शन या वेल्डिंग द्वारा पाइपलाइन से जुड़ा होता है कनेक्शन. वैकल्पिक ड्राइव डिवाइस हैं: हैंडव्हील, बेवेल गियर, इलेक्ट्रिक, वायवीय, आदि।
कार्यान्वयन मानक
डिज़ाइन मानक | एएसएमई बी16.34, बीएस 1873, ईएन558-1 |
निकला हुआ किनारा मानक | एएसएमई बी 16.5, एएसएमई बी16.47, डीआईएन2543, डीआईएन2544 |
कनेक्शन के तरीके | आरएफ, आरटीजे, बीडब्ल्यू |
परीक्षण एवं स्वीकृति | एपीआई598, डीआईएन3230 |
संरचनात्मक लंबाई | एएसएमई बी16.10, डीआईएन3202, एन1092-1 |
दबाव और तापमान रेटिंग | एएसएमई बी16.34、 |
अग्निरोधक परीक्षण | एपीआई607, एपीआई6एफए |
कम रिसाव मानक | आईएसओ 15848-1, एपीआई 622 |
संक्षारण रोधी डिज़ाइन | एनएसीई एमआर 0103, एनएसीई एमआर 0175 |
आवेदन
आकार | एनपीएस 2″ ~ एनपीएस 24″ डीएन50 ~ डीएन600 |
दबाव सीमा | सीएल150~सीएल1500 पीएन10 ~ पीएन260 |
तापमान की रेंज | ;-196°C ~ +600°C |
आवेदन रेंज | नल का पानी, सीवेज, निर्माण, पेट्रोलियम, रसायन उद्योग, भोजन, दवा, कपड़ा, बिजली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि। |
ड्राइव मोड | हैंडव्हील, बेवेल गियर, इलेक्ट्रिक, वायवीय, आदि। |
वाल्व बॉडी/वाल्व कवर | (ए216 डब्ल्यूसीबी, डब्ल्यूसी6, डब्ल्यूसी9, एलसीबी, सीएफ8, सीएफ8एम, सीएफ3, सीएफ3एम, 4ए,5ए,6ए), मिश्र धातु 20, मोनेल... |
सीलिंग सतह | बॉडी, बॉडी क्लैडिंग लौह-आधारित मिश्र धातु, क्लैडिंग हार्ड-आधारित मिश्र धातु |
वाल्व स्टेम | F6A F304 F316 F51 F53 मोनेल K500 |
वाल्व स्टेम नट | तांबे की मिश्र धातु |
पैकिंग | लचीला ग्रेफाइट, ग्रेफाइट एस्बेस्टस पैकिंग, पॉलीटेट्राफ्लुओरोएथिलीन... |
प्रदर्शन सुविधाएँ
1. कास्ट स्टील ग्लोब वाल्व वाल्व डिस्क सीलिंग सतह और वाल्व सीट सीलिंग सतह को माध्यम के प्रवाह को रोकने के लिए बारीकी से फिट करने के लिए वाल्व स्टेम दबाव पर निर्भर करता है। यह एफ फोर्स्ड सीलिंग वाल्व से संबंधित है।
2. ग्लोब वाल्व की मीडिया प्रवाह दिशा "कम अंदर और ऊपर बाहर" और "उच्च अंदर और नीचे बाहर" है। माध्यम को केवल एक दिशा में प्रवाहित होने की अनुमति है और स्थापना के दौरान दिशात्मकता होती है।

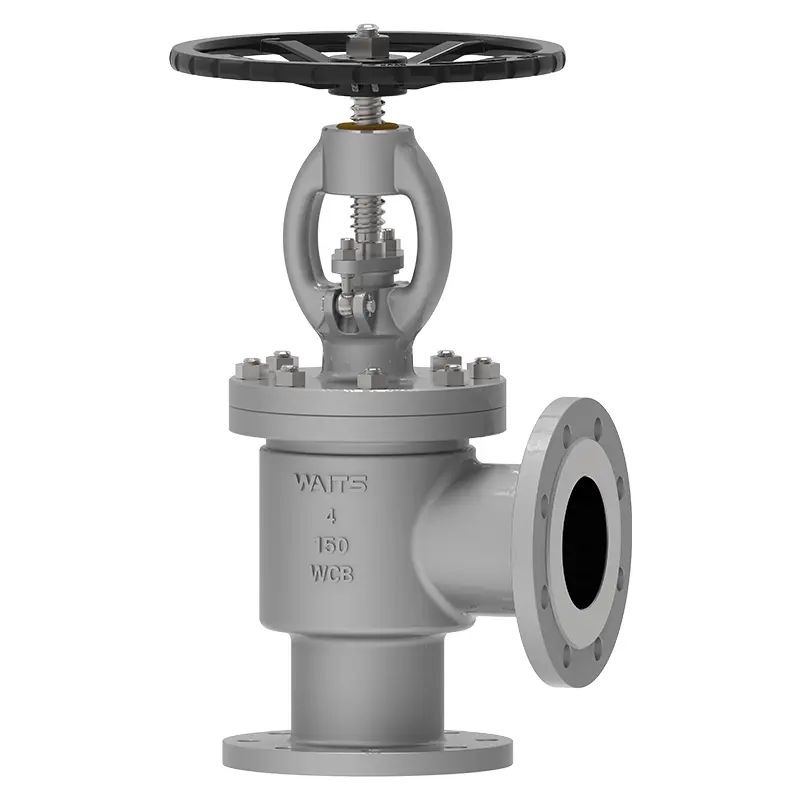

3. वाल्व बॉडी के संरचनात्मक रूप स्ट्रेट-थ्रू, डायरेक्ट-फ्लो और समकोण हैं।
4. जब ग्लोब वाल्व खोला जाता है, जब वाल्व डिस्क की शुरुआती ऊंचाई स्टॉप वाल्व के नाममात्र व्यास के 25% से 30% तक पहुंच जाती है, तो प्रवाह दर अधिकतम तक पहुंच जाती है, यह दर्शाता है कि स्टॉप वाल्व पूरी तरह से खुले में पहुंच गया है पद।
5. वाल्व संरचना गेट वाल्व की तुलना में सरल है, और यह निर्माण और रखरखाव के लिए अधिक सुविधाजनक है।
6. सीलिंग सतह को घिसना और खरोंचना आसान नहीं है, और सीलिंग का प्रदर्शन अच्छा है। खोलने और बंद करने के दौरान वाल्व डिस्क और वाल्व बॉडी सीलिंग सतह के बीच कोई सापेक्ष स्लाइडिंग नहीं होती है, इसलिए घिसाव और खरोंच गंभीर नहीं होते हैं, सीलिंग प्रदर्शन अच्छा होता है, और सेवा जीवन लंबा होता है।
7. खोलते और बंद करते समय, वाल्व डिस्क स्ट्रोक छोटा होता है, इसलिए ग्लोब वाल्व की ऊंचाई गेट वाल्व की तुलना में छोटी होती है, लेकिन संरचनात्मक लंबाई गेट वाल्व की तुलना में लंबी होती है।
8. उद्घाटन और समापन टॉर्क बड़ा है और अधिक प्रयास की आवश्यकता है।
9. द्रव प्रतिरोध बड़ा है क्योंकि वाल्व शरीर में मध्यम चैनल घुमावदार है, द्रव प्रतिरोध बड़ा है, और बिजली की खपत बड़ी है।
10. पूरी तरह खुलने पर वाल्व डिस्क अक्सर घिस जाती है।
