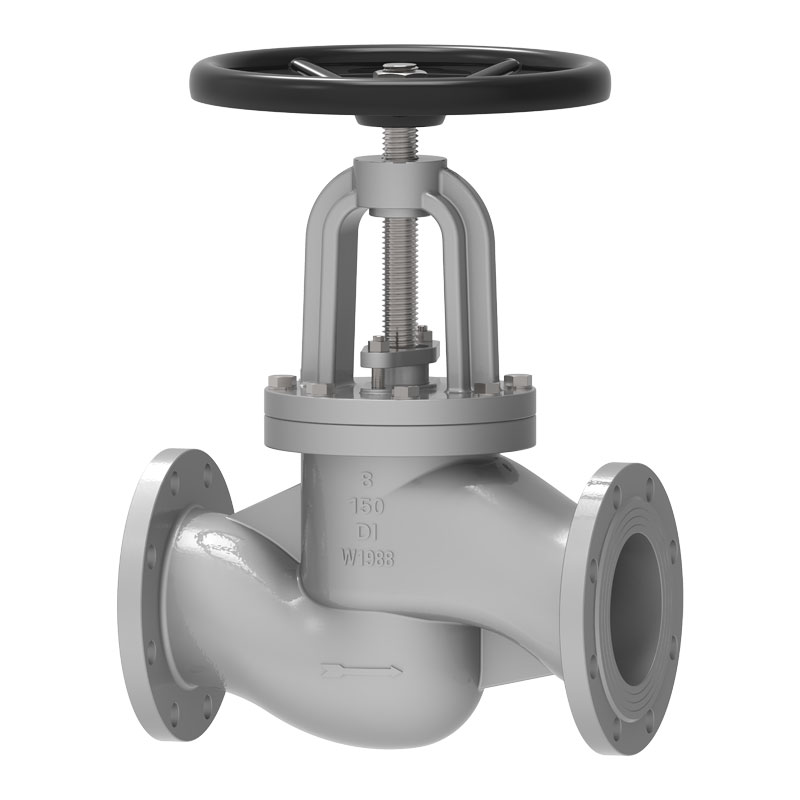

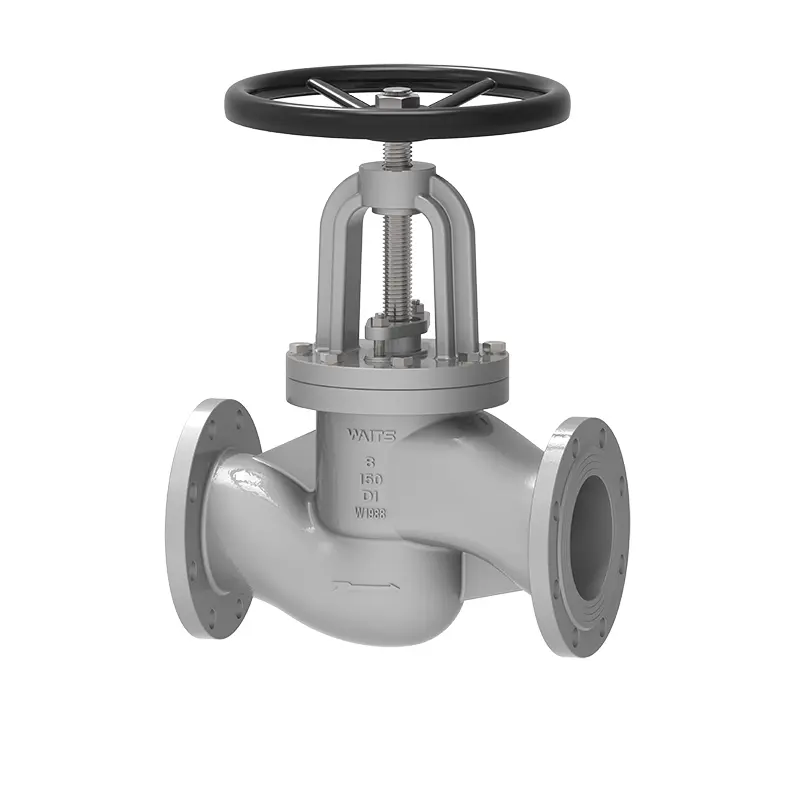

वेट्स द्वारा निर्मित डक्टाइल आयरन एस पैटर्न ग्लोब वाल्व स्थिर प्रदर्शन और उच्च लागत प्रदर्शन के साथ एआईएसआई/डीआईएन/बीएस/मानकों का अनुपालन करता है। हम मूल रूप से संयुक्त राज्य अमेरिका में स्थापित हुए थे, और अब हमारा वैश्विक मुख्यालय वानजाउ, चीन में स्थित है। हमारे पास एक से अधिक उत्पादन आधार, स्थिर आपूर्ति है और हम आपको तरजीही कीमतें प्रदान कर सकते हैं।
वेट्स द्वारा निर्मित डक्टाइल आयरन एस पैटर्न ग्लोब वाल्व सटीक प्रवाह नियंत्रण और न्यूनतम रिसाव के लिए डिज़ाइन किया गया है। हम यह सुनिश्चित करने के लिए कच्चे माल का सावधानीपूर्वक चयन करते हैं कि वाल्व का संक्षारण प्रतिरोध और पहनने का प्रतिरोध एक विश्वसनीय सीमा के भीतर है और दीर्घकालिक उपयोग के लिए उपयुक्त है।
यह ग्लोब वाल्व उच्च दबाव स्थितियों के अनुकूल डिज़ाइन किया गया है और विभिन्न औद्योगिक अनुप्रयोगों में स्थिर और विश्वसनीय रह सकता है। यह विभिन्न कार्य स्थितियों और पाइपलाइन विशेषताओं के अनुकूल होता है, और इसे बार-बार रखरखाव की आवश्यकता नहीं होती है। इसका सेवा जीवन अच्छा है और उपयोग के दौरान आपकी श्रम और रखरखाव लागत कम हो जाती है।
डक्टाइल आयरन एस पैटर्न ग्लोब वाल्व की थ्रॉटलिंग क्षमता का व्यापक रूप से जल उपचार संयंत्रों, भाप अनुप्रयोगों और रासायनिक उद्योगों में उपयोग किया जाता है। इसके अलावा, कुछ उच्च दबाव प्रणालियाँ भी इसकी अच्छी संरचनात्मक ताकत और मजबूत अनुकूलनशीलता के कारण इस वाल्व का चयन करेंगी।
कार्यान्वयन मानक
डिज़ाइन मानक | ,एपीआई603, एएसएमई बी16.34, डीआईएन 3352, एन1984 |
निकला हुआ किनारा मानक | एएसएमई बी 16.5, एएसएमई बी16.47, डीआईएन2543, एन1092-1, डीआईएन2545; |
कनेक्शन के तरीके | एसडब्ल्यू, आरएफ, |
परीक्षण एवं स्वीकृति | एपीआई598, डीआईएन 3230, एन 12569 |
संरचनात्मक लंबाई | एएसएमई बी16.10, डीआईएन3352-एफ4/एफ5, एन 558-1 |
दबाव और तापमान का स्तर | एएसएमई बी16.34、 |
कम रिसाव मानक | आईएसओ 15848-1, एपीआई 622 |
संक्षारण रोधी डिज़ाइन | एनएसीई एमआर 0103, एनएसीई एमआर 0175 |
आवेदन
आकार | एनपीएस 2″ ~ एनपीएस 12″ डीएन50~ डीएन300 |
दबाव सीमा | सीएल125~सीएल300 पीएन10~पीएन64 |
तापमान की रेंज | ;-10°C ~ +220°C |
आवेदन रेंज | नल का पानी, सीवेज, निर्माण, पेट्रोलियम, रसायन उद्योग, भोजन, दवा, कपड़ा, बिजली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि। |
ड्राइव मोड | टरबाइन, वायवीय, विद्युत |
वाल्व बॉडी/वाल्व कवर | डीआई डब्ल्यूसीबी, सीएफ8, सीएफ8एम, सीएफ3, सीएफ3एम, 4ए, 5ए, 6ए), |
वाल्व प्लेट/वाल्व सीट | डीआई, डीआई+ईपीडीएम, डब्ल्यूसीबी, डब्ल्यूसीबी+ईपीडीएम सीएफ8, सीएफ8एम, सीएफ3, सीएफ3एम |
वाल्व स्टेम | F6A F304 F316 F51 F53 मोनेल K500 |
वाल्व स्टेम नट | तांबे की मिश्र धातु |
पैकिंग | लचीला ग्रेफाइट, ग्रेफाइट एस्बेस्टस पैकिंग, पॉलीटेट्राफ्लुओरोएथिलीन... |
प्रदर्शन सुविधाएँ
(1) स्टॉप वाल्व की संरचना गेट वाल्व की तुलना में सरल है, और इसका निर्माण और रखरखाव करना आसान है।
(2) सीलिंग सतह को घिसना और खरोंचना आसान नहीं है, और सीलिंग का प्रदर्शन अच्छा है। खोलने और बंद करने के दौरान वाल्व डिस्क और वाल्व बॉडी की सीलिंग सतह के बीच कोई सापेक्ष फिसलन नहीं होती है, इसलिए घिसाव और खरोंच गंभीर नहीं होते हैं, सीलिंग प्रदर्शन अच्छा होता है, और सेवा जीवन लंबा होता है।
(3) खोलते और बंद करते समय, वाल्व डिस्क में गेट वाल्व की तुलना में छोटा स्ट्रोक और छोटी ऊंचाई होती है, लेकिन संरचनात्मक लंबाई गेट वाल्व से अधिक लंबी होती है।
(4) खुलने और बंद होने का टॉर्क बड़ा है और खुलने और बंद होने का समय अपेक्षाकृत लंबा है।
(5) क्योंकि वाल्व बॉडी में मध्यम चैनल घुमावदार है, द्रव प्रतिरोध बड़ा है और बिजली की खपत अपेक्षाकृत बड़ी है।
(6) जब मध्यम प्रवाह दिशा का नाममात्र दबाव पीएन ≤16 एमपीए होता है, तो डाउनस्ट्रीम को आम तौर पर अपनाया जाता है, और माध्यम वाल्व डिस्क के नीचे से ऊपर की ओर बहता है; जब नाममात्र दबाव PN≥20MPa होता है, तो आम तौर पर रिवर्स प्रवाह अपनाया जाता है, और सीलिंग प्रदर्शन को बढ़ाने के लिए माध्यम वाल्व डिस्क के ऊपर से नीचे की ओर बहता है। हालाँकि, यह ध्यान दिया जाना चाहिए कि स्टॉप वाल्व का उपयोग करते समय, माध्यम केवल एक दिशा में प्रवाहित हो सकता है और प्रवाह की दिशा नहीं बदल सकता है।
(7) पूरी तरह से खुला होने पर वाल्व डिस्क आसानी से नष्ट हो जाती है, इसलिए इसका उपयोग करते समय आपको ध्यान देने की आवश्यकता है।
स्टॉप वाल्व का वाल्व स्टेम अक्ष वाल्व सीट सीलिंग सतह के लंबवत है। वाल्व स्टेम खोलने या बंद करने का स्ट्रोक अपेक्षाकृत छोटा है और इसमें विश्वसनीय काटने की क्रिया है। यह माध्यम को काटने, विनियमित करने और गला घोंटने के लिए उपयुक्त है।
