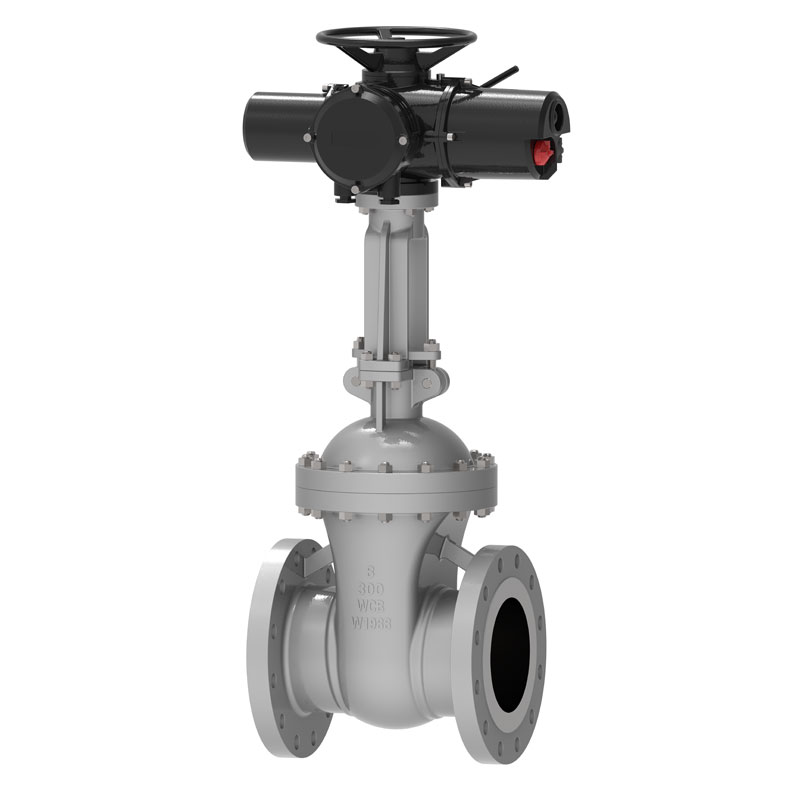

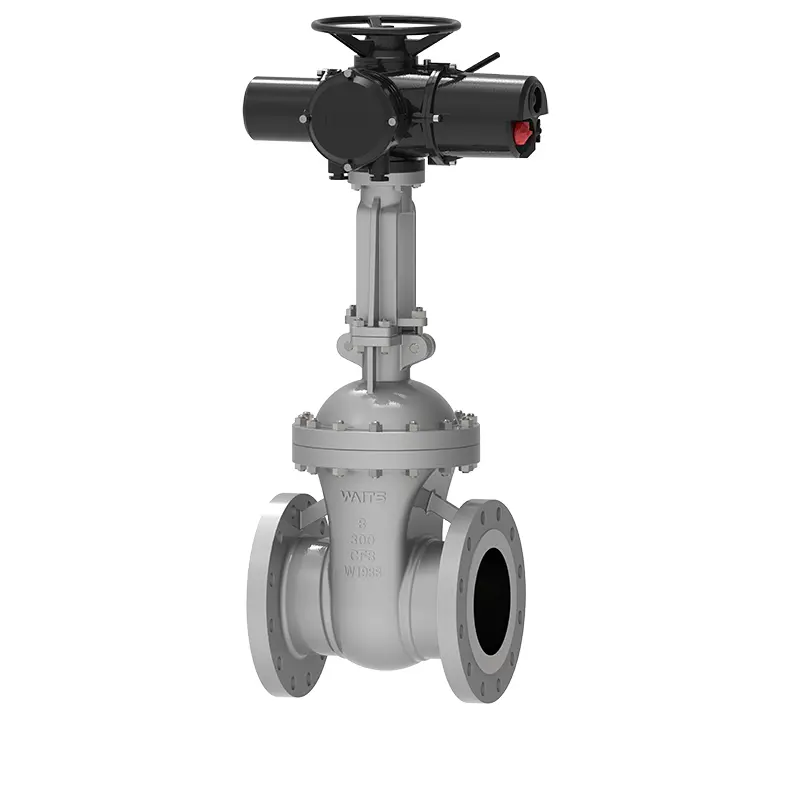

इलेक्ट्रिक एपीआई 600 गेट वाल्व एक उन्नत और उच्च गुणवत्ता वाला वाल्व उत्पाद है जिसे वेट्स द्वारा डिजाइन और निर्मित किया गया है। हम पेशेवर हैं और अभी भी सीख रहे हैं और आगे बढ़ रहे हैं, अग्रणी और नवोन्वेषी बने हुए हैं। वाल्व उत्पादों में अच्छा सीलिंग प्रदर्शन, आसान संचालन है, औद्योगिक पाइपलाइन प्रणाली में मध्यम प्रवाह को कुशलतापूर्वक नियंत्रित कर सकते हैं, और सस्ती हैं।
इलेक्ट्रिक एपीआई 600 गेट वाल्व विभिन्न औद्योगिक क्षेत्रों में भी एक बहुत उपयोगी वाल्व है, और हम आपको जो फैक्टरी मूल्य प्रदान कर सकते हैं वह सस्ता और लागत प्रभावी है। वेट्स वाल्व ने डिजाइन और विनिर्माण प्रक्रिया के दौरान उत्पाद की सीलिंग और पहनने के प्रतिरोध पर पूरी तरह से विचार किया, और वाल्व को लंबे समय तक स्थिर रूप से चलाने के लिए, हम उच्च गुणवत्ता वाली सामग्री चुनते हैं, पूरी प्रक्रिया में सख्त उत्पादन और गुणवत्ता निरीक्षण प्रक्रियाओं का उपयोग किया जाता है। .
यह वाल्व व्यापक रूप से दक्षिण पूर्व एशिया, उत्तरी अमेरिका, यूरोप और अन्य क्षेत्रों में औद्योगिक पाइपलाइन प्रणालियों में उपयोग किया जाता है, और आमतौर पर पेट्रोलियम, रासायनिक उद्योग, जल संरक्षण आदि में उपयोग किया जाता है।
कार्यान्वयन मानक
डिज़ाइन मानक | एपीआई 6डी एपीआई600, एपीआई603, एएसएमई बी16.34, डीआईएन 3352, एन1984 |
निकला हुआ किनारा मानक | एएसएमई बी 16.5, एएसएमई बी16.47, डीआईएन2543, एन1092-1, डीआईएन2545; |
कनेक्शन के तरीके | आरएफ, आरटीजे, बीडब्ल्यू |
परीक्षण एवं स्वीकृति | एपीआई598, एपीआई6डी, डीआईएन 3230, एन 12569 |
संरचनात्मक लंबाई | एएसएमई बी16.10, डीआईएन3202, एन 558-1 |
दबाव और तापमान रेटिंग | एएसएमई बी16.34、 |
अग्निरोधक परीक्षण | एपीआई607, एपीआई6एफए |
कम रिसाव मानक | आईएसओ 15848-1, एपीआई 622 |
संक्षारण रोधी डिज़ाइन | एनएसीई एमआर 0103, एनएसीई एमआर 0175 |
आवेदन
आकार | एनपीएस 2″ ~ एनपीएस 48″ डीएन50~ डीएन1200 |
दबाव सीमा | CL150~ CL2500 PN10~ PN420 |
तापमान की रेंज | ;-40°C ~ +600°C |
आवेदन रेंज | नल का पानी, सीवेज, निर्माण, पेट्रोलियम, रसायन उद्योग, भोजन, दवा, कपड़ा, बिजली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि। |
ड्राइव मोड | टरबाइन, वायवीय, विद्युत |
वाल्व बॉडी/वाल्व कवर | (ए216 डब्ल्यूसीबी, डब्ल्यूसी6, डब्ल्यूसी9, एलसीबी, सीएफ8, सीएफ8एम, सीएफ3, सीएफ3एम, 4ए,5ए,6ए), मिश्र धातु 20, मोनेल... |
वाल्व प्लेट/वाल्व सीट | WCB,WC6,WC9 LCB, CF8, CF8M, CF3, CF3M+D507,STL |
वाल्व स्टेम | F6A F304 F316 F51 F53 मोनेल K500 |
वाल्व स्टेम नट | तांबे की मिश्र धातु |
पैकिंग | लचीला ग्रेफाइट, ग्रेफाइट एस्बेस्टस पैकिंग, पॉलीटेट्राफ्लुओरोएथिलीन... |
प्रदर्शन सुविधाएँ
1. वाल्व के गेट में दो सीलिंग सतहें होती हैं, जो एक पच्चर का आकार बनाती हैं। वेज कोण वाल्व मापदंडों के साथ बदलता रहता है, आमतौर पर 5°। इलेक्ट्रिक एपीआई 600 गेट वाल्व का सीलिंग सिद्धांत इन दो सीलिंग सतहों को वाल्व बॉडी पर दो सीलिंग सतहों के साथ कसकर जोड़कर सीलिंग प्राप्त करना है जब वे वेड होते हैं।
2. वाल्व स्टेम गेट को खोलने और बंद करने के विभिन्न तरीकों के अनुसार, इसे विशेष रूप से बढ़ते स्टेम गेट वाल्व और छिपे हुए स्टेम गेट वाल्व में विभाजित किया जा सकता है। गेट संरचना के विभिन्न रूपों के अनुसार, इसे लोचदार गेट वाल्व और कठोर गेट वाल्व में विभाजित किया जा सकता है।
3. इस वाल्व का वाल्व बॉडी एक कास्टिंग है, जो बोल्ट के साथ वाल्व कवर से जुड़ा होता है, और मध्य निकला हुआ किनारा एक सर्पिल घाव गैस्केट के साथ सील किया जाता है। हम ग्राहकों की विशेष आवश्यकताओं के अनुसार कनेक्ट करने के लिए धातु के छल्ले का भी उपयोग कर सकते हैं।
4. चैनल अबाधित है, प्रवाह गुणांक छोटा है, और सीलिंग सतह माध्यम से कम क्षरित और संक्षारित होती है।
5. सीलिंग सतह मिश्र धातु इस्पात या कठोर मिश्र धातु से बनी होती है, जिसमें अच्छा पहनने का प्रतिरोध और घर्षण प्रतिरोध होता है।
6. लचीले ग्रेफाइट भराव का उपयोग किया जाता है, जिसमें अच्छी सीलिंग और लचीला संचालन होता है।
7. माध्यम की प्रवाह दिशा प्रतिबंधित नहीं है, कोई गड़बड़ी नहीं है, और दबाव कम नहीं हुआ है।
8. इलेक्ट्रिक एपीआई 600 गेट वाल्व में सरल आकार, छोटी संरचना लंबाई और विस्तृत अनुप्रयोग सीमा होती है।
