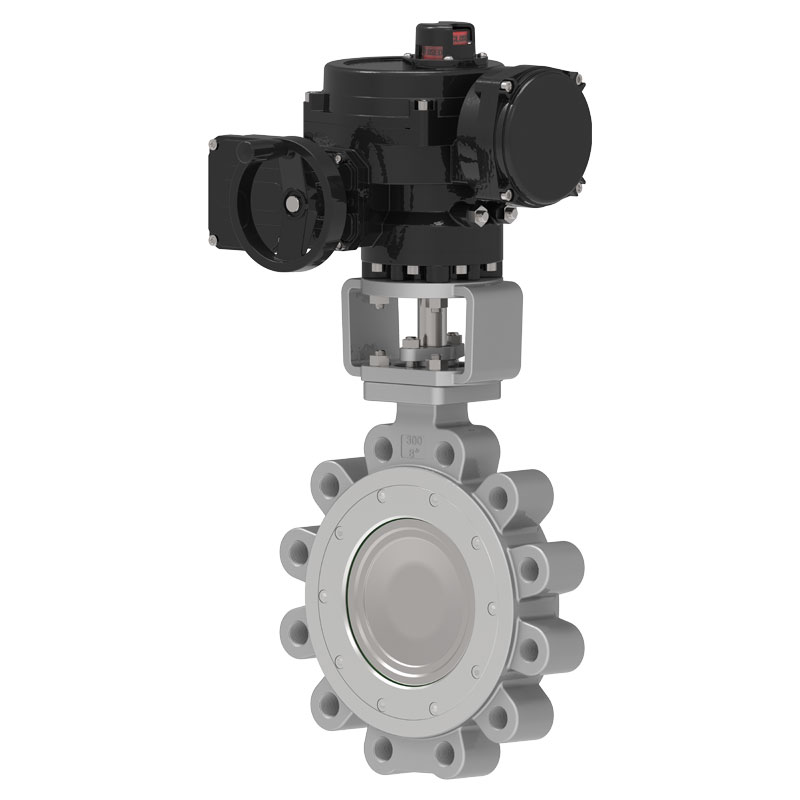

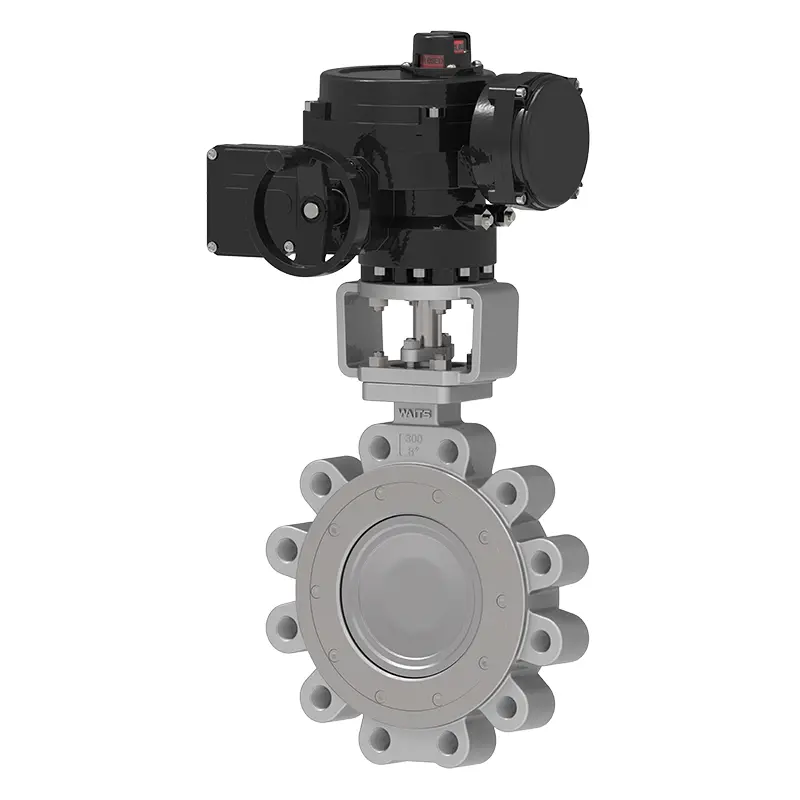

वेट्स एक बड़ा वाल्व निर्माता और आपूर्तिकर्ता है जिसके उत्पादों की एक विस्तृत श्रृंखला है, जिसमें इलेक्ट्रिक बीडब्ल्यू मेटल सीटेड बटरफ्लाई वाल्व भी शामिल है। इस वाल्व का व्यापक रूप से शहरी हीटिंग, गैस ट्रांसमिशन, भाप पाइपलाइनों और बड़ी जल संरक्षण परियोजनाओं में उपयोग किया जाता है। हमारे ग्राहक वैश्विक बाजार में कई देशों में फैले हुए हैं और हम नए और पुराने ग्राहकों के साथ दीर्घकालिक सहकारी संबंध स्थापित करने की उम्मीद करते हैं।
इलेक्ट्रिक बीडब्ल्यू मेटल सीटेड बटरफ्लाई वाल्व के मुख्य भागों में वाल्व बॉडी, बटरफ्लाई प्लेट, सीलिंग रिंग, ट्रांसमिशन मैकेनिज्म आदि शामिल हैं। संरचनात्मक डिजाइन दो-आयामी या तीन-आयामी विलक्षण सिद्धांत को अपनाता है, और लोचदार सील या नरम के साथ संगत नई प्रसंस्करण तकनीक लागू करता है। और कठोर मल्टी-लेयर सील, जो वाल्व संचालन में टॉर्क को कम करने, श्रम और प्रयास को बचाने के उद्देश्य को प्राप्त करने में मदद करती है, और समग्र संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध और पहनने के प्रतिरोध को प्रभावित नहीं करती है।
इस तितली वाल्व का उपयोग विभिन्न औद्योगिक क्षेत्रों में किया जा सकता है और इसे कई कारखाने के ग्राहकों से प्रशंसा और मान्यता प्राप्त हुई है। हम अच्छी तरह से जानते हैं कि तरजीही कीमतें परिपक्व अपस्ट्रीम और डाउनस्ट्रीम आपूर्ति श्रृंखला प्रणालियों और उत्कृष्ट प्रसंस्करण उपकरणों से अविभाज्य हैं। इसे भी हमने हमेशा बहुत महत्व दिया है। वेट्स वाल्वों की विश्वसनीय गुणवत्ता और तरजीही कीमतें बनाए रखने के लिए हम हर साल निवेश बढ़ाएंगे।
कार्यान्वयन मानक
डिज़ाइन मानक | एपीआई 609, एन 593 |
निकला हुआ किनारा मानक | एएसएमई बी16.25 (बीडब्ल्यू) |
कनेक्शन के तरीके | बीडब्ल्यू |
परीक्षण एवं स्वीकृति | एपीआई 598, एन 12266, आईएसओ 5208 |
संरचनात्मक लंबाई | एपीआई 609, एएसएमई बी16.10, एन 558, आईएसओ 5752 |
दबाव और तापमान का स्तर | एएसएमई बी16.34 |
कम रिसाव मानक | आईएसओ 15848-1, एपीआई 622 |
संक्षारण रोधी डिज़ाइन | एनएसीई एमआर 0103, एनएसीई एमआर 0175 |
आवेदन
DIMENSIONS | एनपीएस 3″ ~ एनपीएस 120″ डीएन80~ डीएन3000 |
दबाव सीमा | CL150~CL1500 PN6~ PN250 |
तापमान की रेंज | ;-45°C ~ +600°C |
ड्राइव मोड | टरबाइन, वायवीय, विद्युत |
मुख्य भाग सामग्री
वाल्व बॉडी | A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, मोनेल... |
वाल्व प्लेट | A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, मोनेल... |
वाल्व सीट | 13Cr/SS304/SS316/+ग्रेफाइट्स+PTFE+STL |
वाल्व स्टेम | F6A F304 F316 F51 F53 मोनेल K500... |
वाल्व स्टेम नट | तांबे की मिश्र धातु |
पैकिंग | लचीला ग्रेफाइट, ग्रेफाइट एस्बेस्टस पैकिंग, पॉलीटेट्राफ्लुओरोएथिलीन... |
प्रदर्शन सुविधाएँ
1. इलेक्ट्रिक बीडब्ल्यू मेटल सीटेड बटरफ्लाई वाल्व संरचनात्मक डिजाइन में अधिक हल्का और लचीला है, मेहनत बचाता है और सुविधाजनक है।
2. सीलिंग प्रदर्शन विश्वसनीय है और विभिन्न मानकों को पूरा करता है।
3. वाल्व में समायोज्य कार्य और अच्छी प्रवाह विशेषताएं हैं।
4. विलक्षण सिद्धांत को अपनाया जाता है, सीलिंग सतह का घिसाव शून्य के करीब होता है, और सेवा जीवन लंबा होता है;
5. इसका उपयोग विभिन्न प्रकार के मीडिया, जैसे पानी, भाप, तेल, वायु, गैस, आदि के लिए किया जा सकता है; इसका उपयोग विभिन्न कार्य स्थितियों जैसे विभिन्न तापमान, ग्रेड, संक्षारण इत्यादि की पाइपलाइनों के लिए भी किया जा सकता है।
6. वाल्व बॉडी और वाल्व सीट कनेक्टिंग पार्ट्स हैं, और वाल्व सीट की सीलिंग सतह परत को गर्मी प्रतिरोधी और संक्षारण प्रतिरोधी मिश्र धातु सामग्री के साथ वेल्डेड किया जाता है।
7. शाफ्ट की केंद्र रेखा सीलिंग सतह की केंद्र रेखा से विचलित होती है, शाफ्ट की केंद्र रेखा पाइपलाइन की केंद्र रेखा से थोड़ी विचलित होती है, और वाल्व बॉडी सीलिंग सतह (तिरछी शंकु) की केंद्र रेखा होती है पाइपलाइन की केंद्र रेखा के साथ एक कोण। उपरोक्त तीन तीन विलक्षण डिज़ाइन हैं।
8. वाल्व प्लेट पर सीलिंग रिंग्स की कई परतें लगी होती हैं, जिन्हें संचालित करना आसान होता है, खोलने और बंद करने पर कोई घर्षण नहीं होता है, और बंद होने पर ट्रांसमिशन तंत्र का टॉर्क बढ़ जाता है, जिससे सील की भरपाई हो जाती है।
9. मल्टी-लेयर सीलिंग रिंग नरम और कठोर लेमिनेटेड धातु शीट को अपनाती है, जिसके दोहरे फायदे हैं।
