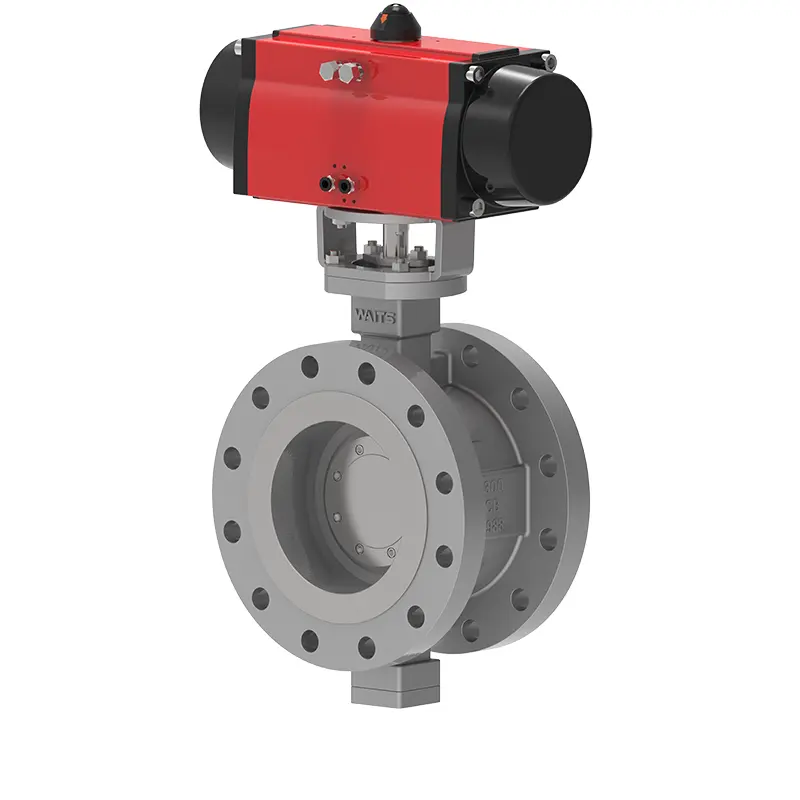

वायवीय flanged धातु बैठा हुआ तितली वाल्व

न्यूमेटिक फ्लैंगेड मेटल सीटेड बटरफ्लाई वाल्व एक वाल्व है जो कच्चे माल के चयन से लेकर डिजाइन और विनिर्माण तक बहुत परिष्कृत है। यह अपेक्षाकृत लंबे सेवा जीवन के साथ एक ऊर्जा-बचत वाल्व है। वाल्व मुख्य घटकों जैसे कि वाल्व बॉडी, बटरफ्लाई प्लेट, सीलिंग रिंग, ट्रांसमिशन मैकेनिज्म आदि से बना है। यह दो-आयामी या तीन-आयामी सनकी सिद्धांत डिजाइन को अपनाता है और नई प्रसंस्करण तकनीक जैसे कि लोचदार सीलिंग या हार्ड और सॉफ्ट मल्टी-लेयर सीलिंग को लागू करता है।

प्रदर्शन के संदर्भ में, इस तितली वाल्व में छोटे ऑपरेटिंग टॉर्क, संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध, पहनने के प्रतिरोध, विभिन्न प्रकार के मीडिया के लिए अनुकूलनशीलता, समग्र विश्वसनीय प्रदर्शन, अधिक कुशल और सुविधाजनक है।

कार्यान्वयन मानक

आवेदन

प्रदर्शन सुविधाएँ

1। वायवीय फ्लेयड मेटल सीटेड बटरफ्लाई वाल्व अपेक्षाकृत छोटा और हल्का, लचीला और श्रम-बचत करने के लिए है।

2। वाल्व को विभिन्न मानकों के अनुसार कड़ाई से लागू किया जाता है, विश्वसनीय सीलिंग प्रदर्शन के लिए प्रयास किया जाता है।

3। मुख्य कार्यात्मक प्रदर्शन में, प्रवाह की विशेषताएं अच्छी हैं, मुख्य समायोजन फ़ंक्शन सुनिश्चित करती हैं।

4। सनकी सिद्धांत डिजाइन पर लागू होता है, और सीलिंग सतह लगभग शून्य पहनती है।

5। इसमें अनुप्रयोगों की एक विस्तृत श्रृंखला है और इसका उपयोग विभिन्न उद्योगों में किया जा सकता है। यह विभिन्न कार्य स्थितियों जैसे विभिन्न तापमान, ग्रेड और जंग जैसे पाइपलाइनों के लिए अनुकूल हो सकता है। जिन मुख्य मीडिया का उपयोग किया जा सकता है, उनमें पानी, भाप, तेल, हवा, गैस, आदि शामिल हैं।

6। वाल्व की वाल्व बॉडी और वाल्व सीट भागों को जोड़ रहे हैं, और सीलिंग सतह की परत गर्मी प्रतिरोधी और संक्षारण प्रतिरोधी मिश्र धातु सामग्री को सरफेस करने से बना है।

7। वाल्व में तीन-एक्ट्रिक सिद्धांत के बारे में, शाफ्ट की केंद्र रेखा सीलिंग सतह की केंद्र रेखा से विचलित हो जाती है, शाफ्ट की केंद्र रेखा पाइपलाइन की केंद्र रेखा से थोड़ी विचलित हो जाती है, और वाल्व बॉडी सीलिंग सतह (तिरछी शंकु) की केंद्र रेखा पाइपलाइन की केंद्र रेखा के साथ एक कोण बनती है।

8। वाल्व प्लेट पर तय किए गए सीलिंग रिंगों की कई परतें हैं, जो उच्च तापमान के प्रति सहिष्णु हैं और खोलने और बंद होने पर कोई घर्षण नहीं है। जब बंद हो जाता है, जैसे -जैसे ट्रांसमिशन तंत्र का टोक़ बढ़ता है, तो मुहर की भरपाई की जाती है। नरम और हार्ड लैमिनेटेड मेटल शीट का अनुप्रयोग यह भी सुनिश्चित कर सकता है कि वाल्व सीलिंग तापमान और पर्यावरणीय परिवर्तनों से प्रभावित नहीं है।
