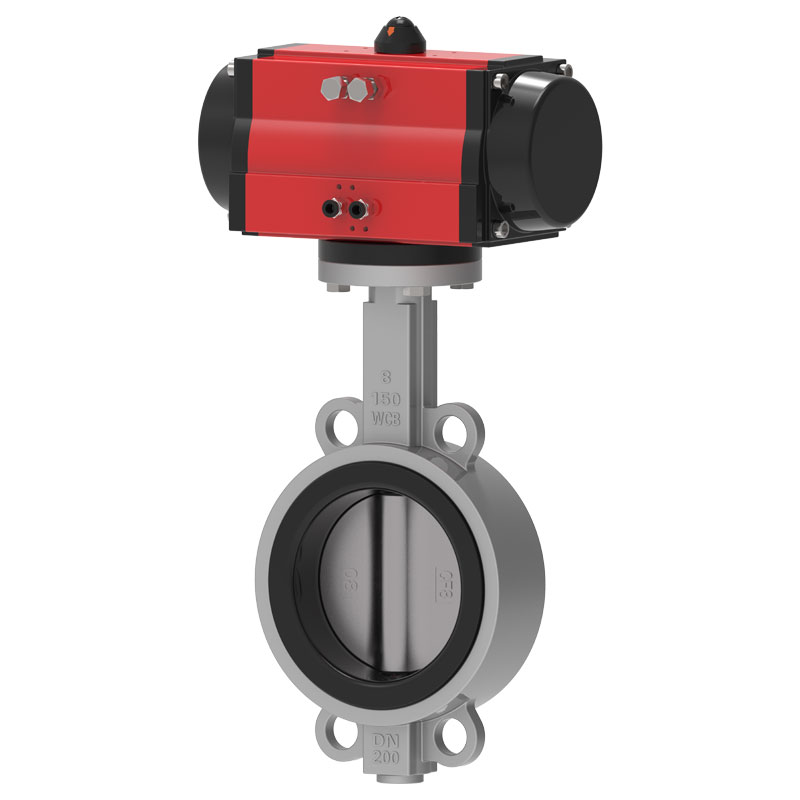

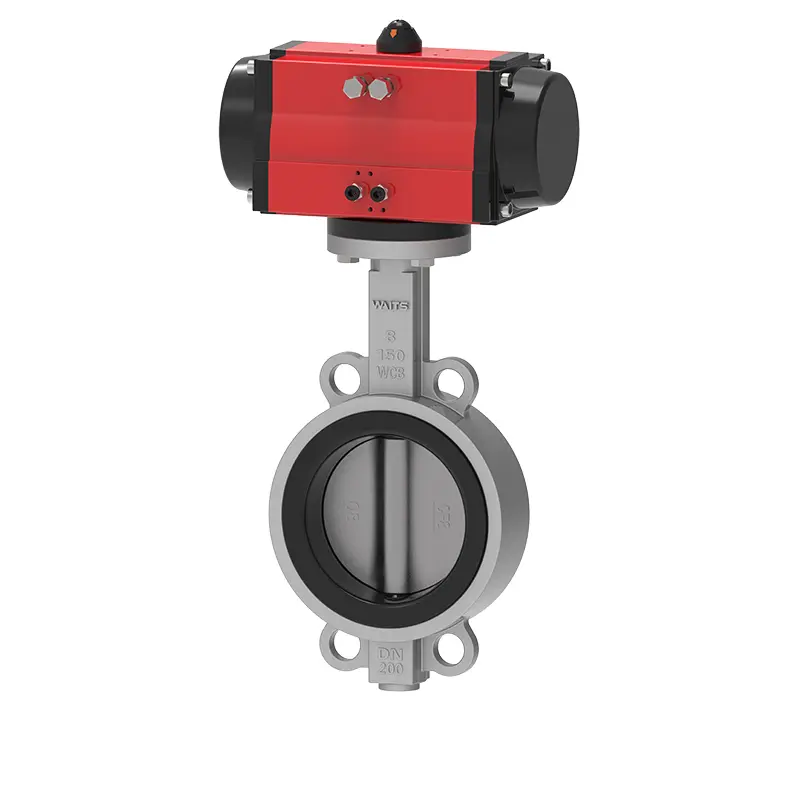

वायवीय वेफर शीतल बैठा तितली वाल्व
  • वायवीय वेफर शीतल बैठा तितली वाल्ववायवीय वेफर शीतल बैठा तितली वाल्व

वायवीय वेफर शीतल बैठा तितली वाल्व

वेट्स को न्यूमेटिक वाल्व के निर्माण में बहुत अनुभव है, और न्यूमेटिक वेफर सॉफ्ट सीटेड बटरफ्लाई वाल्व उसके उत्पादों में से एक है। हमने अपनी पेशेवर टीम को प्रशिक्षित किया है और स्थिर आपूर्ति और प्रतिस्पर्धी कीमतों के साथ तियानजिन और वानजाउ में उत्पादन आधार बनाए हैं। यह वायवीय तितली वाल्व सामग्री सुरक्षित और पर्यावरण के अनुकूल है, और इसका उपयोग खाद्य-संबंधित उद्योगों में भी किया जा सकता है।

जांच भेजें

उत्पाद वर्णन

वेट्स वाल्व के न्यूमेटिक वेफर सॉफ्ट सीटेड बटरफ्लाई वाल्व ने प्रदर्शन पहलू से डिजाइन में समायोजन किया है। सावधानीपूर्वक डिजाइन, अनुसंधान एवं विकास और विनिर्माण के माध्यम से, यह वैश्विक बाजार में ग्राहकों को बेहतर उत्पाद और उपयोग का अनुभव प्रदान करता है।

1. अत्यधिक लोचदार वाल्व सीट रबर का प्रयोग करें

ईपीडीएम वाल्व सीट की रबर सामग्री 50% है, और हम सीलिंग प्रदर्शन की स्थिरता और कोई रिसाव सुनिश्चित करने के लिए 10,000 से अधिक उद्घाटन और समापन परीक्षणों का अनुकरण करते हैं।

The main related properties of this valve are as follows: Shore A hardness/degree 72±3, 200% tensile stress/Mpa≥6, tensile strength Mpa≥15, elongation at break/%≥350, permanent deformation at break/%≦10, tear strength/KN.m-1≥35, compression permanent deformation (70℃*22h, compression rate 25%)/%≦20.

इसके अलावा, वाल्व सीट को चौड़े किनारे के रूप में डिज़ाइन किया गया है। संकीर्ण किनारे वाली वाल्व सीट की तुलना में, चौड़े किनारे वाली वाल्व सीट में पाइपलाइन निकला हुआ किनारा के साथ एक व्यापक संपर्क सतह होती है, और व्यास लगभग 20 मिमी तक पहुंच सकता है, जिसमें बेहतर सीलिंग प्रदर्शन होता है।

2. बटरफ्लाई प्लेट और वाल्व शाफ्ट बिना पिन के जुड़े हुए हैं, जिससे पिन लगने से रिसाव और क्षरण नहीं होगा। इसके अलावा, वाल्व शाफ्ट को अलग करने की विधि बहुत सरल है, जिससे वाल्व सीट को बदलना आसान हो जाता है।

3. वाल्व बॉडी एक एंटी-स्कैटरिंग डिवाइस से लैस है, जो पाइपलाइन में उपयोग करने के लिए अधिक सुरक्षित है।


कार्यान्वयन मानक

Design Standard एन 593 / एमएसएस एसपी-67 / एपीआई 609 / आईएसओ 5752 / बीएस 5155
अंत मानक Implementation standards ANSI B16.1 CL. 125LB and B16.5 CL. 150LB
डीआईएन 2501 पीएन6/पीएन10/पीएन16/,
EN 1092 PN6, PN10 और PN16
AS 2129 Table D and E BS 10 Table D and E
एमएसएस SP44 सीएल. £ 150
आवा सी207 150एलबी
ISO 2531 PN6, PN10 and PN16
आईएसओ 7005 पीएन6, पीएन10 और पीएन16
निरीक्षण एवं परीक्षण एपीआई 598 आईएसओ 5208 एन 12266
आमने - सामने ISO 5752、EN 558、MSS SP67 API 609 DIN3202
शीर्ष निकला हुआ किनारा आईएसओ 5211


आवेदन

Operating Temperature -45℃~+150℃
आकार 2"-32" DN50-DN800 34"-80"DN850-DN2000
काम का दबाव / सीडब्ल्यूपी 16बार 10बार
Shell 24BAR 15BAR
मुहर 18BAR 10BAR
वायु परीक्षण 6BAR               6BAR
परिचालन लागत वातावरण गिट्टी और बिल्ज प्रणाली रासायनिक प्रसंस्करण
अलवणीकरण संयंत्र, ड्रिलिंग रिग, पीने का पानी
सूखा पाउडर, खाद्य और पेय पदार्थ, गैस संयंत्र
एचएवीसी खनन उद्योग, कागज उद्योग, रेत प्रबंधन, समुद्री जल, चीनी उद्योग
थर्मो तकनीकी जल उपचार अपशिष्ट जल
ड्राइविंग विधि हैंड लीवर वर्म गियर इलेक्ट्रिक न्यूमेटिक
शरीर कच्चा लोहा, तन्य लौह, कार्बन स्टील, स्टेनलेस स्टील, AL-कांस्य
डिस्क कच्चा लोहा, तन्य लौह, कार्बन स्टील, स्टेनलेस स्टील, AL-कांस्य
तना 2CR13 F304 F316 F51 F53 Monel K500
सीट बुना एनबीआर ईपीडीएम विटन पीटीएफई एचईपीडीएम नियोप्रीन हाइपलॉन प्राकृतिक रबर


प्रदर्शन सुविधाएँ

1. न्यूमेटिक वेफर सॉफ्ट सीटेड बटरफ्लाई वाल्व एक छोटा, हल्का वाल्व है जिसे अलग करना और मरम्मत करना आसान है।

2. वाल्व संरचना डिज़ाइन में सरल और समग्र रूप से कॉम्पैक्ट है। ऑपरेशन के दौरान खुलने और बंद होने की गति 90 तक पहुंच सकती है।

3. ऑपरेशन के दौरान, टॉर्क छोटा और अधिक श्रम-बचत वाला होता है।

4. वाल्व के महत्वपूर्ण सीलिंग प्रदर्शन के संदर्भ में, हम शून्य रिसाव प्राप्त करने के लिए सख्त गैस परीक्षण करते हैं।

5. एक पेशेवर निर्माता के रूप में, हम ग्राहकों की अनुकूलित आवश्यकताओं पर विचार करते हैं। वायवीय वेफर नरम बैठा तितली वाल्व विभिन्न घटक सामग्रियों का चयन कर सकता है और विभिन्न प्रकार के अनुप्रयोगों के साथ विभिन्न प्रकार के मीडिया के लिए उपयुक्त है।

6. प्रवाह विशेषताएँ रैखिक होती हैं और समायोजन प्रदर्शन अच्छा होता है।

7. परीक्षण के माध्यम से, उत्पाद को हजारों बार खोला और बंद किया जा सकता है और इसका सेवा जीवन लंबा होता है।

Pneumatic Wafer Soft Seated Butterfly Valve
