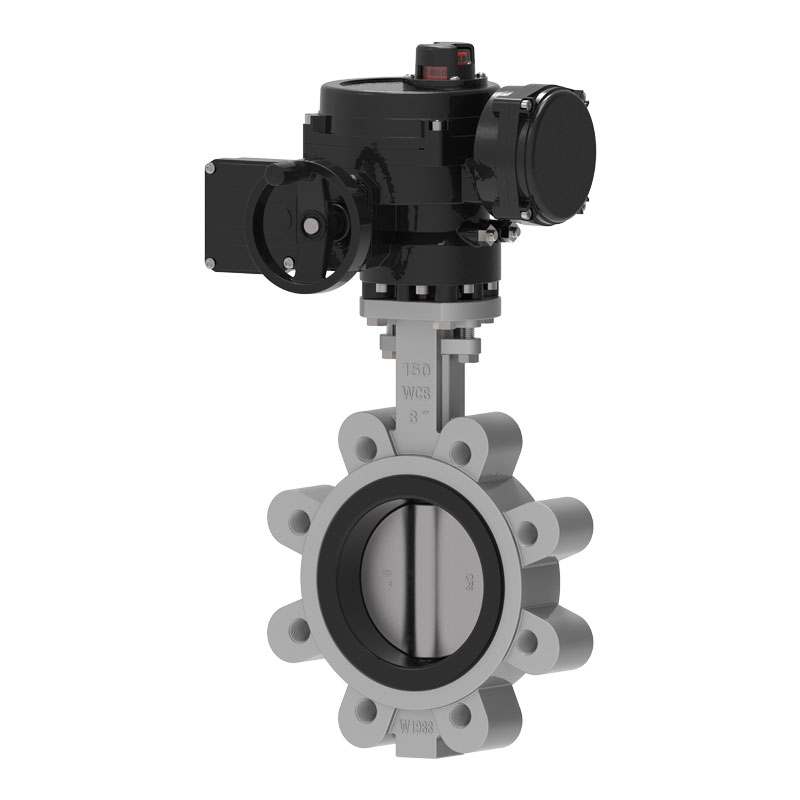

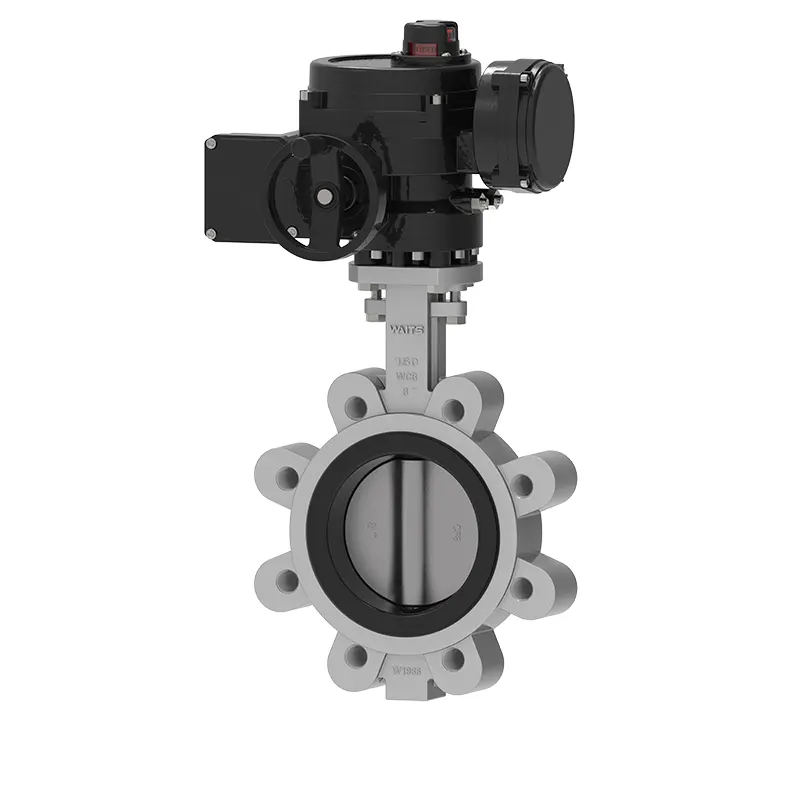

इलेक्ट्रिक लग सॉफ्ट सीटेड बटरफ्लाई वाल्व वेट्स का एक उच्च गुणवत्ता वाला उत्पाद है, जो एक चीनी कारखाने में निर्मित है, जो सुरक्षित और पर्यावरण के अनुकूल उच्च गुणवत्ता वाली सामग्री का उपयोग करता है, और उस मानक तक पहुंच गया है जिसका उपयोग खाद्य पाइपलाइनों के लिए किया जा सकता है। हम मूल रूप से संयुक्त राज्य अमेरिका में स्थापित हुए थे और बाद में वानजाउ, चीन में अपना मुख्यालय स्थापित किया, और आपको पहली बार डिलीवरी और संबंधित सेवा सहायता प्रदान कर सकते हैं।
इलेक्ट्रिक लग सॉफ्ट सीटेड बटरफ्लाई वाल्व के डिजाइन में कुछ सबसे योग्य बिंदु निम्नलिखित हैं, जिन पर सामग्री, संरचना और प्रदर्शन के संदर्भ में पूरी तरह से विचार किया गया है।
1. वाल्व सीट रबर की उच्च लोच: ईपीडीएम वाल्व सीट की रबर सामग्री 50% है। हम गुणवत्ता को बहुत महत्व देते हैं, और 10,000 से अधिक उद्घाटन और समापन सिमुलेशन यह सुनिश्चित करते हैं कि वाल्व रिसाव-मुक्त है।
अन्य प्रासंगिक प्रदर्शन डेटा को निम्नानुसार संदर्भित किया जा सकता है: शोर ए कठोरता/डिग्री 72±3, 200% तन्य तनाव/एमपीए≥6, तन्यता ताकत एमपीए≥15, ब्रेक पर बढ़ाव/%≥350, ब्रेक पर स्थायी विरूपण/%≦ 10, आंसू शक्ति/KN.m-1≥35, संपीड़न स्थायी विरूपण (70℃*22h, संपीड़न दर 25%)/%≦20.
इसके अलावा, हमारी वाल्व सीट को चौड़े किनारे के साथ डिज़ाइन किया गया है, जिसका व्यास लगभग 20 मिमी है, जिसमें संकीर्ण-किनारे वाली वाल्व सीट की तुलना में पाइपलाइन निकला हुआ किनारा के साथ व्यापक संपर्क सतह होती है, और इसमें बेहतर सीलिंग प्रदर्शन होता है।
2. क्योंकि पिन लगाने से जंग और रिसाव हो सकता है, हम बटरफ्लाई प्लेट और वाल्व शाफ्ट के बीच एक पिनलेस कनेक्शन का उपयोग करते हैं, जिससे वाल्व शाफ्ट को अलग करना आसान हो जाता है और वाल्व सीट के प्रतिस्थापन की सुविधा मिलती है।
3. वाल्व बॉडी एक एंटी-स्कैटरिंग डिवाइस से लैस है, जो अधिक सुरक्षित है।
कार्यान्वयन मानक
डिज़ाइन मानक | एन 593 / एमएसएस एसपी-67 / एपीआई 609 / आईएसओ 5752 / बीएस 5155 |
अंत मानक | एएनएसआई बी16.1 सीएल। 125एलबी और बी16.5 सीएल। £ 150 डीआईएन 2501 पीएन6/पीएन10/पीएन16/, EN 1092 PN6, PN10 और PN16 एएस 2129 टेबल डी और ई बीएस 10 टेबल डी और ई एमएसएस SP44 सीएल. £ 150 आवा सी207 150एलबी आईएसओ 2531 पीएन6, पीएन10 और पीएन16 आईएसओ 7005 पीएन6, पीएन10 और पीएन16 |
निरीक्षण एवं परीक्षण | एपीआई 598 आईएसओ 5208 एन 12266 |
आमने - सामने | आईएसओ 5752, एन 558, एमएसएस एसपी67 और एपीआई 609 डीआईएन3202 |
शीर्ष निकला हुआ किनारा | आईएसओ 5211 |
आवेदन
परिचालन तापमान | -45℃~+150℃ |
आकार | 2"-32" DN50-DN800 34"-80"DN850-DN2000 |
काम का दबाव / सीडब्ल्यूपी | 16बार 10बार |
शंख | 24बार 15बार |
मुहर | 18बार 10बार |
वायु परीक्षण | 6बार 6बार |
परिचालन लागत वातावरण | गिट्टी और बिल्ज प्रणाली रासायनिक प्रसंस्करण अलवणीकरण संयंत्र, ड्रिलिंग रिग, पीने का पानी सूखा पाउडर, खाद्य और पेय पदार्थ, गैस संयंत्र एचएवीसी खनन उद्योग, कागज उद्योग, रेत प्रबंधन, समुद्री जल, चीनी उद्योग थर्मो तकनीकी जल उपचार अपशिष्ट जल |
ड्राइविंग विधि | हैंड लीवर वर्म गियर इलेक्ट्रिक न्यूमेटिक |
शरीर | कच्चा लोहा, तन्य लौह, कार्बन स्टील, स्टेनलेस स्टील, AL-कांस्य |
डिस्क | कच्चा लोहा, तन्य लौह, कार्बन स्टील, स्टेनलेस स्टील, AL-कांस्य |
तना | 2CR13 F304 F316 F51 F53 मोनेल K500 |
सीट | बुना एनबीआर ईपीडीएम विटन पीटीएफई एचईपीडीएम नियोप्रीन हाइपलॉन प्राकृतिक रबर |
प्रदर्शन सुविधाएँ
1. वाल्व आकार में छोटा और वजन में हल्का है, और स्थापना और बाद में रखरखाव और प्रतिस्थापन अपेक्षाकृत सुविधाजनक है।
2. इलेक्ट्रिक लग सॉफ्ट सीटेड बटरफ्लाई वाल्व की संरचना सरल और कॉम्पैक्ट है, और ऑपरेटिंग ओपनिंग और क्लोजिंग स्पीड 90 है।
3. टॉर्क छोटा है, जो अधिक श्रम-बचत और हल्का है।
4. सख्त गैस परीक्षण के बाद रिसाव शून्य होने की गारंटी है।
5. विभिन्न घटक सामग्रियों को वास्तविक जरूरतों के अनुसार चुना जा सकता है, और यह विभिन्न प्रकार के मीडिया के लिए उपयुक्त है।
6. प्रवाह विशेषताएँ रैखिक होती हैं, और समायोजन प्रदर्शन अच्छा होता है।
7. यह हजारों उद्घाटन और समापन परीक्षणों का समर्थन कर सकता है, और सेवा जीवन की गारंटी है।
8. इलेक्ट्रिक लग सॉफ्ट सीटेड बटरफ्लाई वाल्व को एंड वाल्व के रूप में इस्तेमाल किया जा सकता है।
