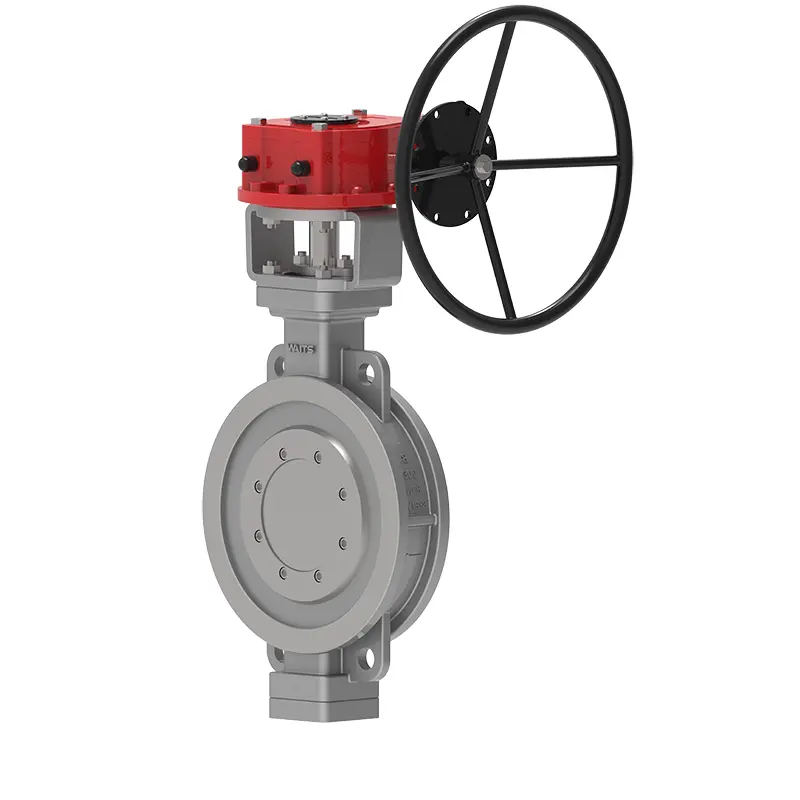

ट्रिपल एक्सेंट्रिक मेटल सीटेड वेफर बटरफ्लाई वाल्व
  • ट्रिपल एक्सेंट्रिक मेटल सीटेड वेफर बटरफ्लाई वाल्वट्रिपल एक्सेंट्रिक मेटल सीटेड वेफर बटरफ्लाई वाल्व

ट्रिपल एक्सेंट्रिक मेटल सीटेड वेफर बटरफ्लाई वाल्व

एक पेशेवर वाल्व आपूर्तिकर्ता के रूप में, वेट्स का अपना उत्पादन आधार है और यह आपको ट्रिपल एक्सेंट्रिक मेटल सीटेड वेफर बटरफ्लाई वाल्व प्रदान कर सकता है। इसकी संरचना त्रि-आयामी विलक्षण सिद्धांत डिजाइन को अपनाती है, और वाल्व सीट एक बहु-परत संरचना है जो कठोर और नरम सील या पूर्ण धातु सीलिंग संरचना के साथ संगत है, जिसमें उच्च तापमान और दबाव के प्रति अच्छी सहनशीलता है।

जांच भेजें

उत्पाद वर्णन

ट्रिपल एक्सेंट्रिक मेटल सीटेड वेफर बटरफ्लाई वाल्व एक लंबे जीवन वाला, ऊर्जा-बचत करने वाला बटरफ्लाई वाल्व है जिसे वेट्स द्वारा हाल ही में विकसित किया गया है। इसमें वाल्व बॉडी, बटरफ्लाई प्लेट, सीलिंग रिंग, ट्रांसमिशन मैकेनिज्म और अन्य मुख्य घटक शामिल हैं। इसकी संरचना द्वि-आयामी या त्रि-आयामी विलक्षण सिद्धांत डिजाइन, लोचदार सील या कठोर और नरम बहु-स्तरीय सील संगत प्रसंस्करण प्रौद्योगिकी को अपनाती है, जो ऑपरेशन के दौरान तितली वाल्व के टोक़ को कम करती है, जिससे श्रम बचत और ऊर्जा बचत का प्रभाव प्राप्त होता है। साथ ही, यह संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध और पहनने के प्रतिरोध के मामले में तितली वाल्व की समग्र विश्वसनीयता सुनिश्चित करता है।


कार्यान्वयन मानक

डिज़ाइन मानक एपीआई 609, एन 593
निकला हुआ किनारा मानक ASME B 16.5, ASME B16.47, EN 1092-1, GOST 54432, JIS 2220
कनेक्शन के तरीके आरएफ
परीक्षण एवं स्वीकृति एपीआई 598, एन 12266-1, आईएसओ 5208
संरचनात्मक लंबाई एपीआई 609, एएसएमई बी16.10, एन 558, आईएसओ 5752
दबाव और तापमान का स्तर एएसएमई बी16.34
कम रिसाव मानक आईएसओ 15848-1, एपीआई 622
संक्षारण रोधी डिज़ाइन एनएसीई एमआर 0103, एनएसीई एमआर 0175


Application

आकार NPS 3″ ~ NPS 120″ DN80~ DN3000
दबाव सीमा CL150~CL1500 PN6~ PN250
तापमान की रेंज ;-196°C ~ +600°C
आवेदन रेंज नल का पानी, सीवेज, निर्माण, पेट्रोलियम, रसायन उद्योग, भोजन, दवा, कपड़ा, बिजली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि।
ड्राइव मोड टरबाइन, वायवीय, विद्युत
वाल्व बॉडी A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, मोनेल...
Valve plate A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, मोनेल...
वाल्व सीट 13Cr/SS304/SS316/+Graphites+PTFE+STL
वाल्व स्टेम F6A, F304, F316, 17-4PH, F51, F53, मोनेल K500...
Valve stem nut तांबे की मिश्र धातु
पैकिंग लचीला ग्रेफाइट, ग्रेफाइट एस्बेस्टस पैकिंग, पॉलीटेट्राफ्लुओरोएथिलीन...


प्रदर्शन सुविधाएँ

1. ट्रिपल एक्सेंट्रिक मेटल सीटेड वेफर बटरफ्लाई वाल्व में अद्वितीय संरचना, छोटे आकार और हल्के वजन, लचीला संचालन, श्रम-बचत और सुविधाजनक है;
2. विश्वसनीय सीलिंग, विभिन्न मानकों को पूरा कर सकती है;
3. अच्छी प्रवाह विशेषताएँ और समायोज्य कार्य;
4. विलक्षण सिद्धांत को अपनाते हुए, सीलिंग सतह शून्य घिसाव के करीब है, जो वाल्व की सेवा जीवन को बढ़ाती है;
5. Wide range of applications, can be used for water, steam, oil, air and gas and other media;
6. Suitable for pipelines of different temperatures, grades, corrosion and other working conditions;
7. ट्रिपल एक्सेंट्रिक मेटल सीटेड वेफर बटरफ्लाई वाल्व बॉडी और वाल्व की वाल्व सीट जुड़े हुए घटक हैं, और वाल्व सीट सीलिंग सतह परत को गर्मी प्रतिरोधी और संक्षारण प्रतिरोधी मिश्र धातु सामग्री के साथ वेल्डेड किया जाता है;
8. तीन विलक्षणताएं: शाफ्ट की केंद्र रेखा सीलिंग सतह की केंद्र रेखा से विचलित होती है, शाफ्ट की केंद्र रेखा पाइपलाइन की केंद्र रेखा से थोड़ी विचलित होती है, और वाल्व बॉडी सीलिंग सतह की केंद्र रेखा (तिरछी शंकु) ) पाइपलाइन की केंद्र रेखा के साथ एक कोण बनाता है;
9. मल्टी-लेयर सीलिंग रिंग वाल्व प्लेट पर लगी होती है, जिसमें उच्च तापमान प्रतिरोध, आसान संचालन, खोलने और बंद करने पर कोई घर्षण नहीं होने के फायदे होते हैं, और बंद होने पर ट्रांसमिशन तंत्र का टॉर्क बढ़ने पर सीलिंग की भरपाई की जाती है। जो तितली वाल्व के सीलिंग प्रदर्शन में सुधार करता है और सेवा जीवन को बढ़ाता है;
10. मल्टी-लेयर सीलिंग रिंग नरम और कठोर लेमिनेटेड धातु शीट को अपनाती है, जिसमें कठोर और नरम सीलिंग के दोहरे फायदे होते हैं, और कम और उच्च तापमान की स्थिति के बावजूद शून्य रिसाव सीलिंग प्रदर्शन होता है।

Triple Eccentric Metal Seated Wafer Butterfly Valve
