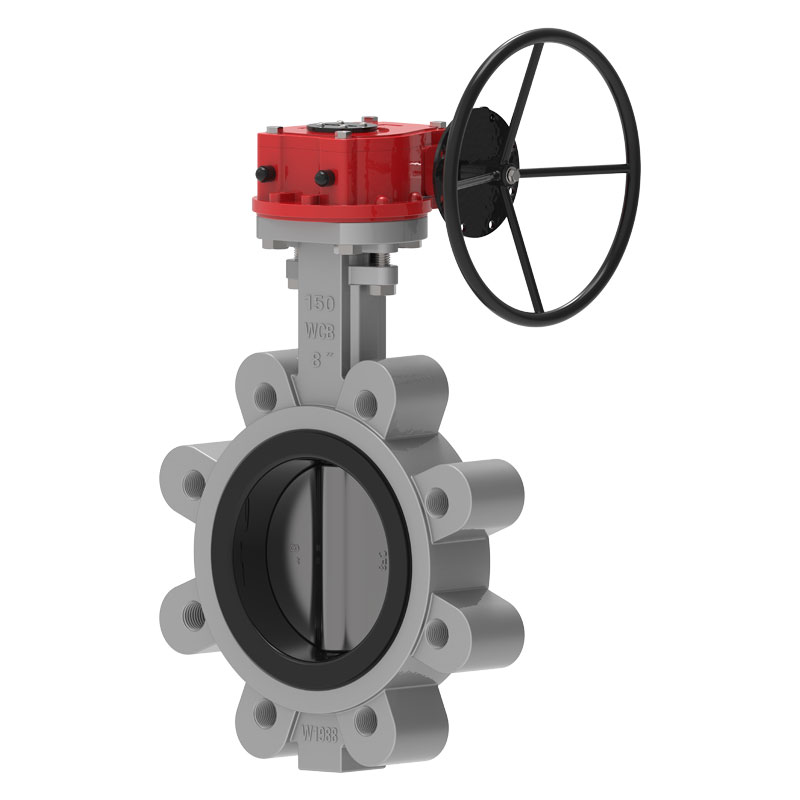

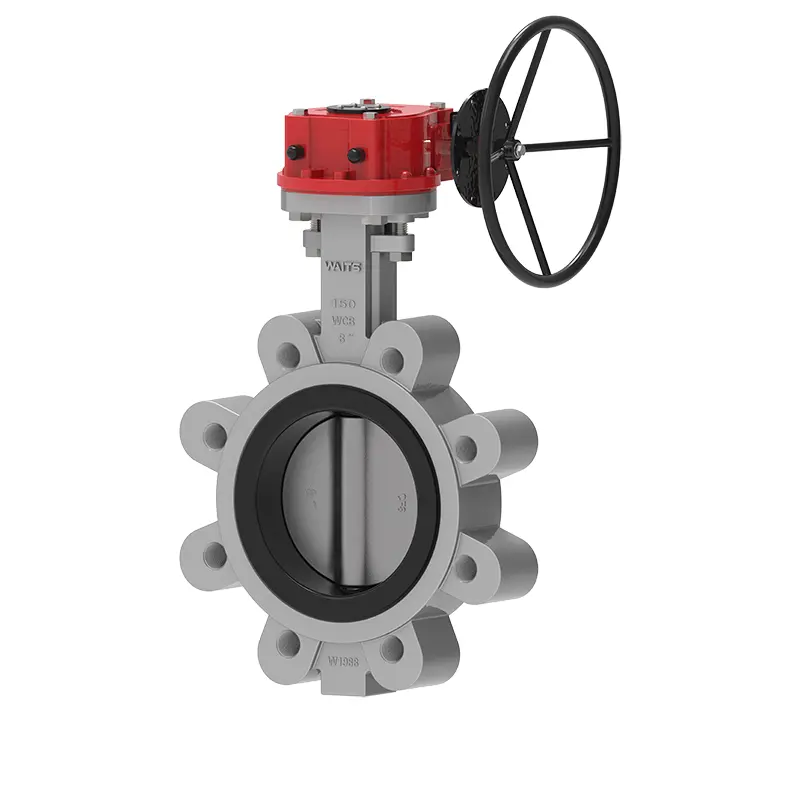

सॉफ्ट सीटेड वेफर लग बटरफ्लाई वाल्व उन उत्पादों में से एक है जो वेट्स दुनिया भर के ग्राहकों को प्रदान कर सकता है। इसकी रबर वाल्व सीट हमारे पेशेवरों द्वारा सावधानीपूर्वक चयनित प्राकृतिक उच्च गुणवत्ता वाले रबर से बनी है और इसे विश्वास के साथ खाद्य पाइपलाइनों पर इस्तेमाल किया जा सकता है। हमारे पास न केवल उत्कृष्ट कीमतें हैं, बल्कि विश्वसनीय गुणवत्ता, साथ ही उत्तम खरीद और बिक्री के बाद की सेवाएं भी हैं।
एक पेशेवर वाल्व निर्माता के रूप में, वेट्स अनुभवी है और समय के साथ तालमेल रखता है। हमारे द्वारा डिजाइन किए गए सॉफ्ट सीटेड वेफर लग बटरफ्लाई वाल्व में निम्नलिखित मुख्य डिजाइन बिंदु हैं:
1. उच्च लोच वाल्व सीट रबर: ईपीडीएम वाल्व सीट की रबर सामग्री 50% है। हम गुणवत्ता को बहुत महत्व देते हैं। कोई रिसाव न हो यह सुनिश्चित करने के लिए वाल्व को 10,000 से अधिक बार खोलने और बंद करने के लिए सिम्युलेटेड किया गया है।
वाल्व सीट के संदर्भ गुण इस प्रकार हैं: शोर ए कठोरता/डिग्री 72 ±3, 200% तन्य तनाव/एमपीए≥6, तन्य शक्ति एमपीए≥15, ब्रेक पर बढ़ाव/%≥350, ब्रेक पर स्थायी विरूपण/%≦ 10, आंसू शक्ति/KN.m-1≥35, संपीड़न स्थायी विरूपण (70℃*22h, संपीड़न दर 25%)/%≦20.
साथ ही, लगभग 20 मिमी व्यास वाली इस चौड़े किनारे वाली वाल्व सीट में संकीर्ण किनारे वाली वाल्व सीट की तुलना में पाइपलाइन निकला हुआ किनारा के साथ व्यापक संपर्क सतह होती है, और इसमें बेहतर इंस्टॉलेशन सीलिंग प्रदर्शन होता है।
2. पिन लगाने से होने वाले रिसाव और जंग से बचने के लिए बटरफ्लाई प्लेट और वाल्व शाफ्ट को बिना पिन के जोड़ा जाता है। इसके अलावा, वाल्व शाफ्ट को अलग करना आसान है, जो वाल्व सीट के प्रतिस्थापन की सुविधा प्रदान करता है, जिससे रखरखाव और प्रतिस्थापन की लागत और कठिनाई कम हो जाती है।
3. वाल्व बॉडी एक एंटी-फ्लाइंग डिवाइस से लैस है, जो अधिक सुरक्षित है।
कार्यान्वयन मानक
डिज़ाइन मानक | एन 593 / एमएसएस एसपी-67 / एपीआई 609 / आईएसओ 5752 / बीएस 5155 |
अंत मानक | एएनएसआई बी16.1 सीएल। 125एलबी और बी16.5 सीएल। £ 150 डीआईएन 2501 पीएन6/पीएन10/पीएन16/, EN 1092 PN6, PN10 और PN16 एएस 2129 टेबल डी और ई बीएस 10 टेबल डी और ई एमएसएस SP44 सीएल. £ 150 आवा सी207 150एलबी आईएसओ 2531 पीएन6, पीएन10 और पीएन16 आईएसओ 7005 पीएन6, पीएन10 और पीएन16 |
निरीक्षण एवं परीक्षण | एपीआई 598 आईएसओ 5208 एन 12266 |
आमने - सामने | आईएसओ 5752, एन 558, एमएसएस एसपी67 और एपीआई 609 डीआईएन3202 |
शीर्ष निकला हुआ किनारा | आईएसओ 5211 |
आवेदन
परिचालन तापमान | -45℃~+150℃ |
आकार | 2"-32" DN50-DN800 34"-80"DN850-DN2000 |
काम का दबाव / सीडब्ल्यूपी | 16बार 10बार |
शंख | 24बार 15बार |
मुहर | 18बार 10बार |
वायु परीक्षण | 6बार 6बार |
परिचालन लागत वातावरण | गिट्टी और बिल्ज प्रणाली रासायनिक प्रसंस्करण अलवणीकरण संयंत्र, ड्रिलिंग रिग, पीने का पानी सूखा पाउडर, खाद्य और पेय पदार्थ, गैस संयंत्र एचएवीसी खनन उद्योग, कागज उद्योग, रेत प्रबंधन, समुद्री जल, चीनी उद्योग थर्मो तकनीकी जल उपचार अपशिष्ट जल |
ड्राइविंग विधि | हैंड लीवर वर्म गियर इलेक्ट्रिक न्यूमेटिक |
शरीर | कच्चा लोहा, तन्य लौह, कार्बन स्टील, स्टेनलेस स्टील, AL-कांस्य |
डिस्क | कच्चा लोहा, तन्य लौह, कार्बन स्टील, स्टेनलेस स्टील, AL-कांस्य |
तना | 2CR13 F304 F316 F51 F53 मोनेल K500 |
सीट | बुना एनबीआर ईपीडीएम विटन पीटीएफई एचईपीडीएम नियोप्रीन हाइपलॉन प्राकृतिक रबर |
प्रदर्शन सुविधाएँ
1. सॉफ्ट सीटेड वेफर लग बटरफ्लाई वाल्व आकार में छोटा, वजन में हल्का, स्थापित करने में आसान और अलग करने और बनाए रखने में आसान है।
2. संरचना सरल और कॉम्पैक्ट है, संचालन की खुलने और बंद होने की गति 90 है।
3. ऑपरेशन के दौरान टॉर्क छोटा होता है, जो श्रम बचाने वाला और हल्का होता है।
4. गैस परीक्षण रिसाव शून्य है, और सीलिंग की सख्ती से गारंटी है।
5. विभिन्न घटक सामग्रियों का चयन किया जा सकता है और विभिन्न मीडिया पर लागू किया जा सकता है।
6. प्रवाह विशेषताएँ रैखिक होती हैं, और समायोजन प्रदर्शन अच्छा होता है।
7. उद्घाटन और समापन परीक्षण में, यह हजारों बार सामना कर सकता है, जो पूरी तरह से लंबी सेवा जीवन को साबित करता है।
8. इसका उपयोग अंत वाल्व के रूप में किया जा सकता है।
