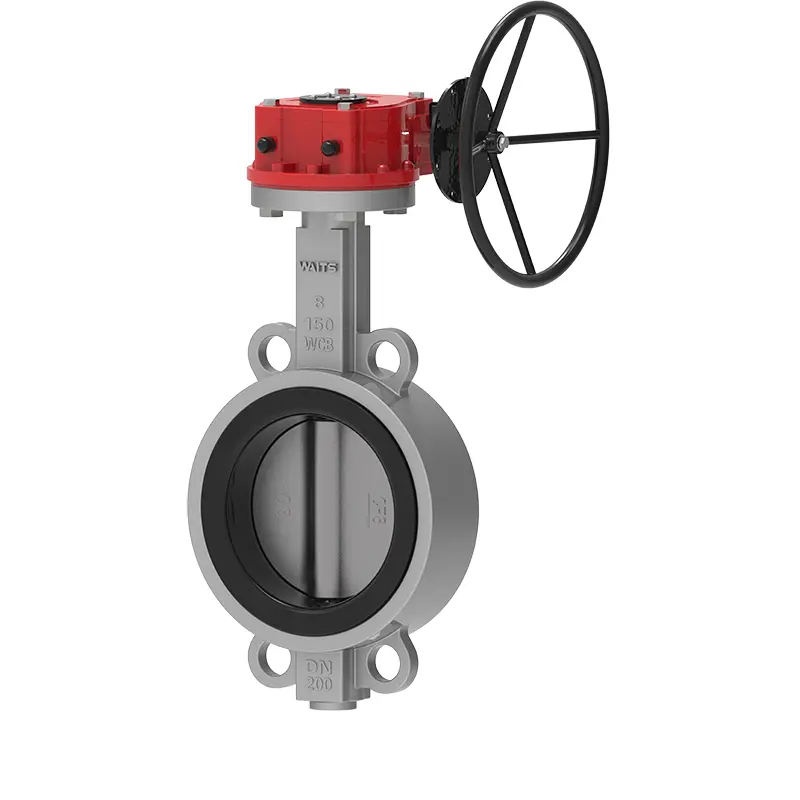

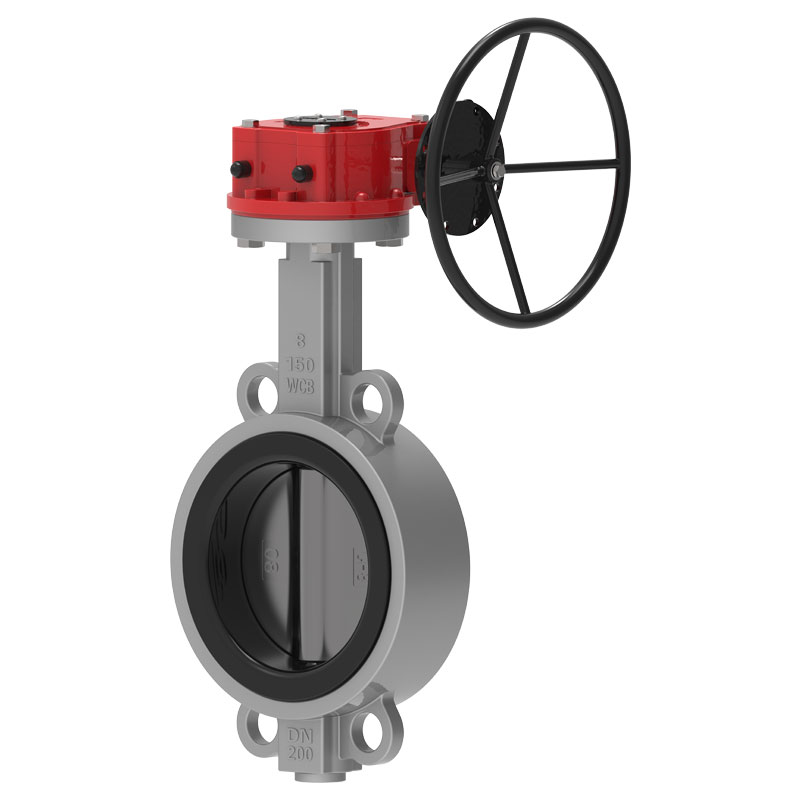

सॉफ्ट सीटेड वेफर बटरफ्लाई वाल्व
  • सॉफ्ट सीटेड वेफर बटरफ्लाई वाल्वसॉफ्ट सीटेड वेफर बटरफ्लाई वाल्व

सॉफ्ट सीटेड वेफर बटरफ्लाई वाल्व

वेट्स एक बड़ा वाल्व निर्माता और आपूर्तिकर्ता है जो आपको सॉफ्ट सीटेड वेफर बटरफ्लाई वाल्व प्रदान कर सकता है। यह वाल्व रबर वाल्व सीट का उपयोग करता है, अधिमानतः प्राकृतिक उच्च गुणवत्ता वाले रबर, जो खाद्य ग्रेड प्रमाणीकरण तक पहुंच सकता है। न्यूजीलैंड के दूध स्रोत कारखाने और इज़राइल अलवणीकरण संयंत्र में इसका उत्कृष्ट अनुप्रयोग है।

जांच भेजें

उत्पाद वर्णन

विट्स के सॉफ्ट सीटेड वेफर बटरफ्लाई वाल्व में डिज़ाइन और उत्पादन के दौरान निम्नलिखित डिज़ाइन हैं, और प्रदर्शन के मामले में इसमें सुधार किया गया है:
1-उच्च लोचदार वाल्व सीट रबर
ईपीडीएम वाल्व सीट की रबर सामग्री 50% है, और इसे रिसाव के बिना सिमुलेशन उद्घाटन और समापन परीक्षणों में 10,000 से अधिक बार परीक्षण किया गया है।
किनारा ए कठोरता/डिग्री 72 ±3,200% तन्य तनाव/एमपीए≥6, तन्य शक्ति एमपीए≥15, टूटने पर बढ़ाव/%≥350, टूटने पर स्थायी विकृति/%≦10, आंसू ताकत/केएन.एम-1≥35, संपीड़न स्थायी विरूपण (70℃*22h, संपीड़न दर 25%)/%≦20।
संकीर्ण-किनारे वाली वाल्व सीट की तुलना में, चौड़े-किनारे वाली वाल्व सीट में पाइपलाइन निकला हुआ किनारा के साथ एक व्यापक संपर्क सतह होती है, जिसका व्यास लगभग 20 मिमी होता है, और बेहतर इंस्टॉलेशन सीलिंग प्रदर्शन होता है।
2-बटरफ्लाई प्लेट और वाल्व शाफ्ट बिना पिन के जुड़े हुए हैं, जो पिन लगाने से होने वाले रिसाव और जंग से पूरी तरह बच सकते हैं। वाल्व शाफ्ट को अलग करना आसान है, जो वाल्व सीट को बदलने के लिए सुविधाजनक है।
3-वाल्व बॉडी एक एंटी-फ्लाइंग डिवाइस से लैस है, जो पाइपलाइन में उपयोग करने के लिए बेहतर और सुरक्षित है।


कार्यान्वयन मानक

डिज़ाइन मानक एन 593 / एमएसएस एसपी-67 / एपीआई 609 / आईएसओ 5752 / बीएस 5155
अंत मानक कार्यान्वयन मानक एएनएसआई बी16.1 सीएल। 125एलबी और बी16.5 सीएल। £ 150
डीआईएन 2501 पीएन6/पीएन10/पीएन16/,
EN 1092 PN6, PN10 और PN16
एएस 2129 टेबल डी और ई बीएस 10 टेबल डी और ई
एमएसएस SP44 सीएल. £ 150
आवा सी207 150एलबी
आईएसओ 2531 पीएन6, पीएन10 और पीएन16
आईएसओ 7005 पीएन6, पीएन10 और पीएन16
निरीक्षण एवं परीक्षण एपीआई 598 आईएसओ 5208 एन 12266
आमने - सामने आईएसओ 5752、एन 558、एमएसएस एसपी67 एपीआई 609 डीआईएन3202
शीर्ष निकला हुआ किनारा आईएसओ 5211


आवेदन

परिचालन तापमान -45℃~+150℃
आकार 2"-32" DN50-DN800 34"-80"DN850-DN2000
काम का दबाव / सीडब्ल्यूपी 16बार 10बार
शंख 24BAR 15BAR
मुहर 18BAR 10BAR
वायु परीक्षण 6BAR               6BAR
परिचालन लागत वातावरण गिट्टी और बिल्ज प्रणाली रासायनिक प्रसंस्करण
अलवणीकरण संयंत्र, ड्रिलिंग रिग, पीने का पानी
सूखा पाउडर, खाद्य और पेय पदार्थ, गैस संयंत्र
एचएवीसी खनन उद्योग, कागज उद्योग, रेत प्रबंधन, समुद्री जल, चीनी उद्योग
थर्मो तकनीकी जल उपचार अपशिष्ट जल
ड्राइविंग विधि हैंड लीवर वर्म गियर इलेक्ट्रिक न्यूमेटिक
शरीर कच्चा लोहा, तन्य लौह, कार्बन स्टील, स्टेनलेस स्टील, AL-कांस्य
डिस्क कच्चा लोहा, तन्य लौह, कार्बन स्टील, स्टेनलेस स्टील, AL-कांस्य
तना 2CR13 F304 F316 F51 F53 मोनेल K500
सीट बुना एनबीआर ईपीडीएम विटन पीटीएफई एचईपीडीएम नियोप्रीन हाइपलॉन प्राकृतिक रबर


प्रदर्शन सुविधाएँ

1. सॉफ्ट सीटेड वेफर बटरफ्लाई वाल्व आकार में छोटा, वजन में हल्का, अलग करना और मरम्मत करना आसान है।
2. संरचना सरल और कॉम्पैक्ट है, संचालन की खुलने और बंद होने की गति 90 है।
3. कार्यशील टॉर्क छोटा, श्रम बचाने वाला और हल्का है।
4. सीलिंग प्रदर्शन के संदर्भ में, गैस परीक्षण रिसाव शून्य है, जो बहुत गारंटीकृत है।
5. विभिन्न घटक सामग्रियों का चयन किया जा सकता है और विभिन्न मीडिया पर लागू किया जा सकता है।
6. प्रवाह विशेषताएँ रैखिक होती हैं, और समायोजन प्रदर्शन अच्छा होता है।
7. उद्घाटन और समापन परीक्षणों की संख्या हजारों गुना तक पहुंच सकती है, और सेवा जीवन लंबा है।

Soft Seated Wafer Butterfly Valve
