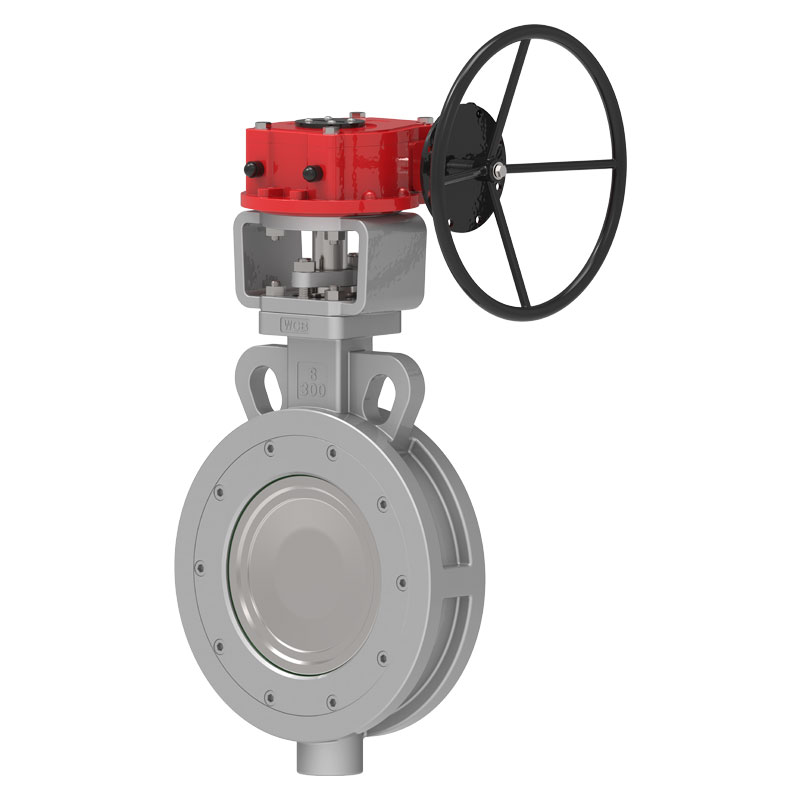

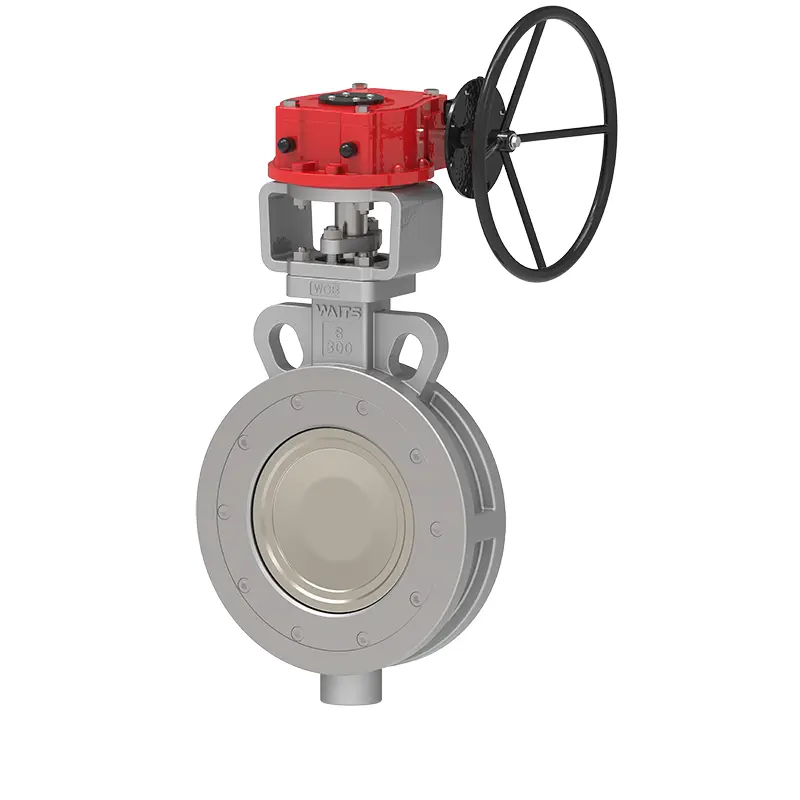

वाटिस उच्च प्रदर्शन वाले वेफर बटरफ्लाई वाल्वों का एक बड़ा आपूर्तिकर्ता है, जिसका वैश्विक मुख्यालय वानजाउ में है, जो व्यापक खरीद और बिक्री के बाद की सेवाएं प्रदान करता है। जब यह तितली वाल्व खोला जाता है, तो सनकी डिस्क तेजी से वाल्व सीट सीलिंग सतह से दूर चली जाती है, जो वाल्व के जीवन को बढ़ाने में मदद करती है। इसे रूस और मध्य पूर्व में पेट्रोकेमिकल परियोजनाओं की वायु पृथक्करण प्रणालियों में अत्यधिक मान्यता प्राप्त है।
डबल विलक्षण संरचना डिजाइन
जब वाल्व खुलता है, तो सनकी डिस्क तेजी से सीट सीलिंग सतह से दूर चली जाती है, जिसके परिणामस्वरूप डिस्क और सीट सीलिंग सतह के बीच केवल छोटा संपर्क होता है। यह डिज़ाइन वाल्व के जीवनकाल को बढ़ाता है।
कार्यान्वयन मानक
डिज़ाइन मानक | एपीआई 609/607 अग्नि सुरक्षित, एन 593, एएसएमई बी16.34 |
अंत मानक | एएनएसआई बी16.5 सीएल. £ 150 एएस 2129 टेबल डी और ई बीएस 10 टेबल डी और ई? एमएसएस SP44 सीएल. £ 150 आवा सी207 150एलबी आईएसओ 2531 पीएन10 और पीएन16 आईएसओ 7005, पीएन10 और पीएन16 |
WAFRF | |
निरीक्षण एवं परीक्षण | एपीआई 598, एन 12266, आईएसओ 5208, एएनएसआई बी16.104 |
आमने - सामने | एपीआई 609, आईएसओ 5752 समाप्ति: एएसएमई बी16.5, एएसएमई बी16.47, एन 1092, जेआईएस बी2210, गोस्ट 12815 |
शीर्ष निकला हुआ किनारा | आईएसओ 5211 |
आवेदन
DIMENSIONS | एनपीएस 3″ ~ एनपीएस 80″ डीएन80~ डीएन2000 |
दबाव सीमा | CL150~CL600 PN10~ PN40 |
तापमान की रेंज | -30℃~+260℃ धातु सीलिंग 450℃ तक |
ड्राइव मोड | टरबाइन, वायवीय, विद्युत |
परिचालन लागत वातावरण | गिट्टी और बिल्ज प्रणाली रासायनिक प्रसंस्करण अलवणीकरण संयंत्र, ड्रिलिंग रिग, पीने का पानी सूखा पाउडर, खाद्य और पेय पदार्थ, वीपीएसए गैस संयंत्र एचएवीसी खनन उद्योग, कागज उद्योग, रेत प्रबंधन, समुद्री जल, चीनी उद्योग थर्मो तकनीकी जल उपचार अपशिष्ट जल |
ड्राइविंग विधि | हैंड लीवर वर्म गियर इलेक्ट्रिक न्यूमेटिक |
शरीर | कच्चा लोहा, तन्य लौह, कार्बन स्टील, स्टेनलेस स्टील, AL-कांस्य |
डिस्क | स्टेनलेस स्टील अल-कांस्य |
तना | 17-4PH XM-19 मोनेल K500 |
सीट | विटन पीटीएफई/आरपीटीएफई/पीपीएल/पीक |
प्रदर्शन लाभ
1.लंबा जीवनकाल: विशेष डिजाइन के कारण सीट रिंग को घिसाव और कटाव से कुशलतापूर्वक बचाता है।
2.विश्वसनीयता: डबल विलक्षण डिज़ाइन इष्टतम सीलिंग प्रदर्शन और कम टॉर्क सुनिश्चित करता है।
3.आसान प्रतिस्थापन: उपलब्ध मरम्मत किट के साथ वाल्व सीट का त्वरित प्रतिस्थापन और मिनटों में पैकिंग।
4.रखरखाव के अनुकूल: संक्षारण प्रतिरोधी सामग्री से बना, शटडाउन, स्नेहन और रखरखाव की आवश्यकता को समाप्त करता है।
5. द्वि-दिशात्मक दबाव सीलिंग, स्थापना के दौरान कोई प्रवाह दिशा सीमा नहीं।
