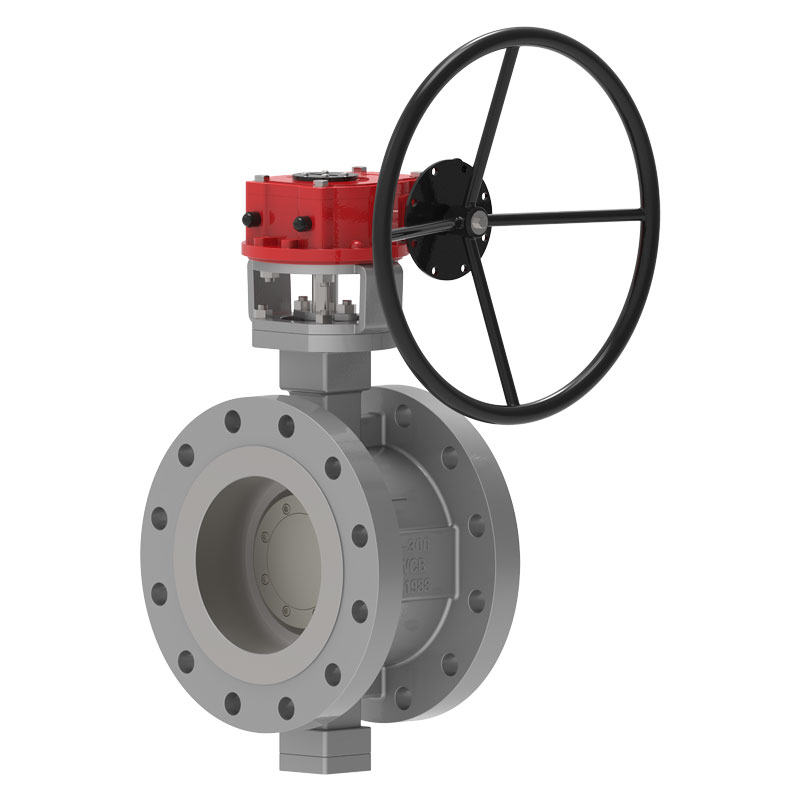

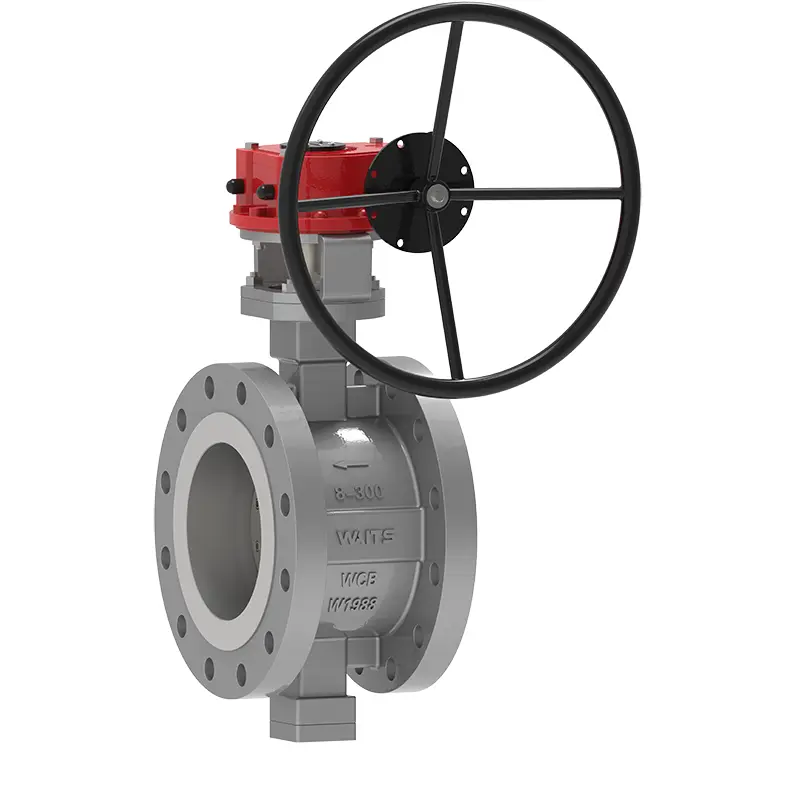

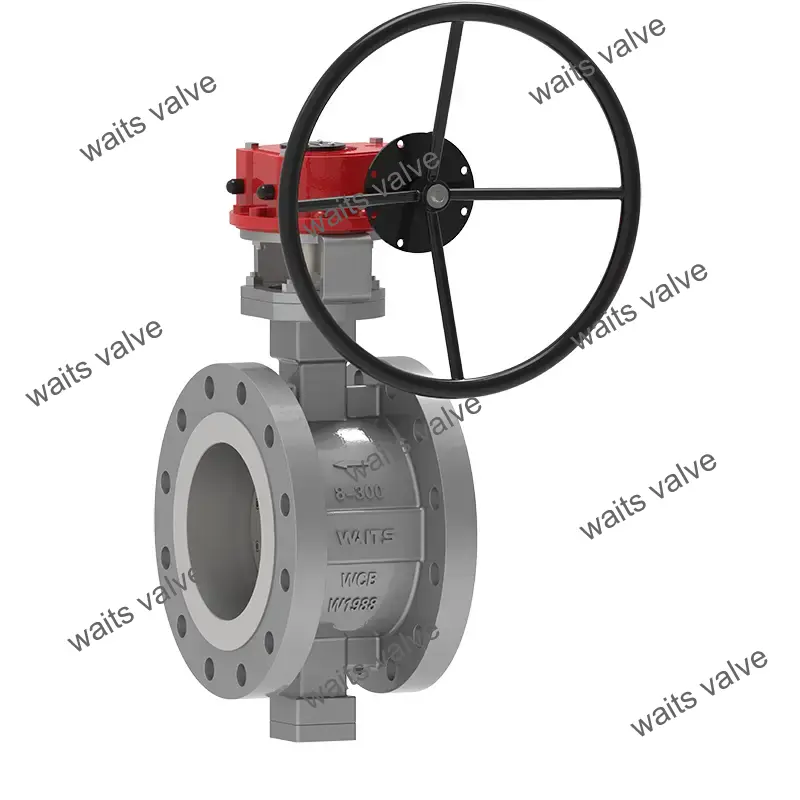

ट्रिपल एक्सेंट्रिक मेटल सीटेड फ्लैंज बटरफ्लाई वाल्व वेट्स द्वारा निर्मित और प्रदान किया गया एक वाल्व है। यह उच्च तापमान और दबाव वाले वातावरण के अनुकूल हो सकता है। संरचना को त्रि-आयामी विलक्षण सिद्धांत के साथ डिज़ाइन किया गया है। यह विशेष रूप से मध्य एशिया में धातु विज्ञान, इस्पात, बिजली, पेट्रोलियम, रसायन उद्योग, हीटिंग, गैस और जल आपूर्ति और जल निकासी परियोजनाओं का पक्षधर है।
ट्रिपल एक्सेंट्रिक मेटल सीटेड फ्लैंज बटरफ्लाई वाल्व एक लंबे जीवन वाला, ऊर्जा की बचत करने वाला बटरफ्लाई वाल्व है, जिसे वेट्स की पेशेवर टीम द्वारा सावधानीपूर्वक डिजाइन किया गया है और सटीक और पूर्ण उत्पादन उपकरण द्वारा निर्मित किया गया है।
इस वाल्व में मुख्य घटक होते हैं जैसे वाल्व बॉडी, तितली प्लेट, सीलिंग रिंग, ट्रांसमिशन तंत्र इत्यादि। यह द्वि-आयामी या त्रि-आयामी विलक्षण सिद्धांत डिजाइन को अपनाता है, और सक्रिय रूप से नई प्रसंस्करण तकनीक लागू करता है, जैसे लोचदार सीलिंग या कठोर और नरम बहु-परत सीलिंग।
When the butterfly valve is in operation, the torque is small, and the overall performance has reliable corrosion resistance, high temperature resistance, and wear resistance. It is an efficient and convenient valve product.
कार्यान्वयन मानक
डिज़ाइन मानक | एपीआई 609, आवा सी504,एन 593 |
निकला हुआ किनारा मानक | ASME B 16.5, ASME B16.47, EN 1092-1, GOST 54432, JIS 2220 |
कनेक्शन के तरीके | आरएफ, |
परीक्षण एवं स्वीकृति | एपीआई 598、एन 12266-1、आईएसओ 5208 |
संरचनात्मक लंबाई | एपीआई 609, एएसएमई बी16.10, एन 558, आईएसओ 5752 |
दबाव और तापमान का स्तर | एएसएमई बी16.34、 |
कम रिसाव मानक | आईएसओ 15848-1, एपीआई 622 |
संक्षारण रोधी डिज़ाइन | NACE MR 0103 ,NACE MR 0175 |
आवेदन
आकार | NPS 3″ ~ NPS 120″ DN80~ DN3000 |
दबाव सीमा | CL150~CL1500 PN6~ PN250 |
तापमान की रेंज | ;-196°C ~ +600°C |
आवेदन रेंज | Tap water, sewage, construction, petroleum, chemical industry, food, medicine, textile, electricity, shipbuilding, metallurgy, energy system, etc. |
ड्राइव मोड | टरबाइन, वायवीय, विद्युत |
वाल्व बॉडी | A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, मोनेल... |
वाल्व प्लेट | A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, मोनेल... |
वाल्व सीट | 13Cr/SS304/SS316/+ग्रेफाइट्स+PTFE+STL |
वाल्व स्टेम | F6A, F304, F316, 17-4PH, F51, F53, मोनेल K500... |
वाल्व स्टेम नट | तांबे की मिश्र धातु |
पैकिंग | लचीला ग्रेफाइट, ग्रेफाइट एस्बेस्टस पैकिंग, पॉलीटेट्राफ्लुओरोएथिलीन... |
प्रदर्शन सुविधाएँ
1. अद्वितीय संरचनात्मक डिजाइन, छोटा और हल्का, लचीला और संचालन में श्रम की बचत;
2. अच्छा सीलिंग प्रदर्शन, और सख्ती से विभिन्न मानकों के अनुसार;
3. समायोजन फ़ंक्शन के साथ अच्छी प्रवाह विशेषताएँ;
4. The application of eccentric principle makes the sealing surface almost zero wear, reducing the frequency of maintenance and replacement;
5. अनुप्रयोगों की विस्तृत श्रृंखला, पानी, भाप, तेल, वायु और गैस सहित विभिन्न मीडिया के लिए उपयोग की जा सकती है;
6. शक्तिशाली प्रदर्शन के साथ विभिन्न कार्य स्थितियों जैसे विभिन्न तापमान, ग्रेड, संक्षारण आदि की पाइपलाइनों के लिए उपयुक्त;
7. ट्रिपल एक्सेंट्रिक मेटल सीटेड फ्लैंज बटरफ्लाई वाल्व के वाल्व बॉडी और वाल्व सीट जुड़े हुए घटक हैं, और वाल्व सीट सीलिंग सतह परत गर्मी प्रतिरोधी और संक्षारण प्रतिरोधी मिश्र धातु सामग्री की सतह से बनी होती है;
8. तीन विलक्षणताएं हैं सीलिंग सतह केंद्र रेखा से शाफ्ट केंद्र रेखा का विचलन, पाइपलाइन केंद्र रेखा से शाफ्ट केंद्र रेखा का मामूली विचलन, और वाल्व बॉडी सीलिंग सतह (तिरछी शंकु) केंद्र रेखा और पाइपलाइन केंद्र रेखा कोणीय स्थिति का कोण बनाती है;
9. मल्टी-लेयर सीलिंग रिंग वाल्व प्लेट पर लगी होती है, जो उच्च तापमान के लिए प्रतिरोधी होती है, और खोलने और बंद करने पर कोई घर्षण नहीं होता है। बंद करते समय, ट्रांसमिशन तंत्र का टॉर्क बढ़ने पर सील की भरपाई हो जाती है। नरम और कठोर लेमिनेटेड धातु शीट के उपयोग से तापमान और पर्यावरण में परिवर्तन के कारण सीलिंग को प्रभावित नहीं करने का दोहरा लाभ होता है।
