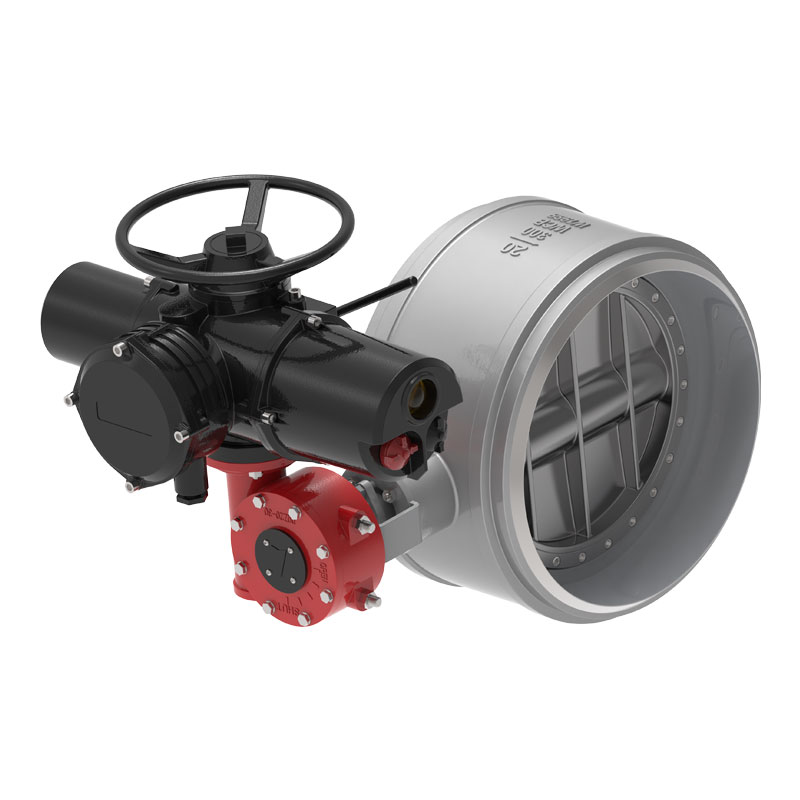

तीन विलक्षण हार्ड सील वेल्डेड तितली वाल्व
  • तीन विलक्षण हार्ड सील वेल्डेड तितली वाल्वतीन विलक्षण हार्ड सील वेल्डेड तितली वाल्व

तीन विलक्षण हार्ड सील वेल्डेड तितली वाल्व

थ्री एक्सेंट्रिक हार्ड सील वेल्डेड बटरफ्लाई वाल्व वेट्स द्वारा निर्मित और निर्मित एक प्रकार का उच्च गुणवत्ता वाला वाल्व है। हमारे पास एक संपूर्ण उत्पादन लाइन है और हम प्रतिस्पर्धी मूल्य प्रदान कर सकते हैं। हमारे द्वारा उत्पादित तीन विलक्षण हार्ड सील वेल्डेड बटरफ्लाई वाल्व का उपयोग शहरी हीटिंग, गैस ट्रांसमिशन, भाप पाइपलाइनों और बड़े पैमाने पर जल संरक्षण परियोजनाओं में अच्छी तरह से किया जाता है।

जांच भेजें

उत्पाद वर्णन

तीन विलक्षण हार्ड सील वेल्डेड तितली वाल्व वाल्व बॉडी, तितली प्लेट, सीलिंग रिंग, ट्रांसमिशन तंत्र और अन्य मुख्य भागों से बना है। इसकी संरचना द्वि-आयामी या त्रि-आयामी विलक्षण सिद्धांत डिजाइन को अपनाती है, और लोचदार सील या कठोर और नरम बहु-परत सील संगतता की नई प्रसंस्करण तकनीक को अपनाती है, ताकि तितली वाल्व ऑपरेशन के दौरान टोक़ को कम कर सके, श्रम और ऊर्जा बचा सके। साथ ही, यह तितली वाल्व के समग्र संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध और पहनने के प्रतिरोध को प्रभावित नहीं करेगा।
इस बटरफ्लाई वाल्व को कई औद्योगिक क्षेत्रों में काफी अच्छी पहचान मिली है। एक बड़े वाल्व निर्माता के रूप में, हम स्पष्ट रूप से जानते हैं कि तरजीही वाल्व की कीमतें पूर्ण अपस्ट्रीम और डाउनस्ट्रीम आपूर्ति श्रृंखला प्रणाली और उत्कृष्ट प्रसंस्करण उपकरण से अविभाज्य हैं। हम इसे बहुत महत्व देते हैं। हम हर साल इसमें निवेश बढ़ाएंगे ताकि वेट्स वाल्व हमेशा विश्वसनीय गुणवत्ता और तरजीही कीमतें बनाए रख सकें।


कार्यान्वयन मानक

डिज़ाइन मानक एपीआई 609, एन 593
निकला हुआ किनारा मानक ASME B16.25 (BW)
कनेक्शन के तरीके बीडब्ल्यू
परीक्षण एवं स्वीकृति एपीआई 598, एन 12266, आईएसओ 5208
Structural length एपीआई 609, एएसएमई बी16.10, एन 558, आईएसओ 5752
दबाव और तापमान का स्तर एएसएमई बी16.34
कम रिसाव मानक आईएसओ 15848-1, एपीआई 622
संक्षारण रोधी डिज़ाइन एनएसीई एमआर 0103, एनएसीई एमआर 0175


आवेदन

DIMENSIONS एनपीएस 3″ ~ एनपीएस 120″ डीएन80~ डीएन3000
दबाव सीमा CL150~CL1500 PN6~ PN250
तापमान की रेंज ;-45°C ~ +600°C
ड्राइव मोड टरबाइन, वायवीय, विद्युत


मुख्य भाग सामग्री

वाल्व बॉडी A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, मोनेल...
वाल्व प्लेट A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, मोनेल...
वाल्व सीट 13Cr/SS304/SS316/+ग्रेफाइट्स+PTFE+STL
वाल्व स्टेम F6A F304 F316 F51 F53 मोनेल K500...
वाल्व स्टेम नट तांबे की मिश्र धातु
पैकिंग लचीला ग्रेफाइट, ग्रेफाइट एस्बेस्टस पैकिंग, पॉलीटेट्राफ्लुओरोएथिलीन...


प्रदर्शन सुविधाएँ

1. अद्वितीय और हल्की संरचना, लचीला संचालन, श्रम-बचत और सुविधाजनक;
2. विश्वसनीय सीलिंग, विभिन्न मानकों को पूरा कर सकती है;
3. अच्छी प्रवाह विशेषताएँ और समायोज्य कार्य;
4. Three eccentric hard seal welded butterfly valve adopts eccentric principle, which makes the sealing surface almost zero wear and extends the service life;
5. इसका उपयोग विभिन्न मीडिया के लिए किया जा सकता है, जिसमें पानी, भाप, तेल, वायु और गैस आदि शामिल हैं;
6. यह विभिन्न कार्य स्थितियों जैसे विभिन्न तापमान, ग्रेड, संक्षारण, आदि के साथ पाइपलाइनों के लिए उपयुक्त है;
7. वाल्व बॉडी और वाल्व सीट जुड़े हुए घटक हैं, और वाल्व सीट सील की सतह परत को गर्मी प्रतिरोधी और संक्षारण प्रतिरोधी मिश्र धातु सामग्री के साथ वेल्डेड किया जाता है;
8. तीन विलक्षणताएं: शाफ्ट की केंद्र रेखा सीलिंग सतह की केंद्र रेखा से विचलित होती है, शाफ्ट की केंद्र रेखा पाइपलाइन की केंद्र रेखा से थोड़ी विचलित होती है, और वाल्व बॉडी सीलिंग सतह की केंद्र रेखा (तिरछी शंकु) ) पाइपलाइन की केंद्र रेखा के साथ कोणीय स्थिति का कोण बनाता है;
9. मल्टी-लेयर सीलिंग रिंग वाल्व प्लेट पर लगी होती है, जो उच्च तापमान के लिए प्रतिरोधी होती है, संचालित करने में आसान होती है और खोलने और बंद करने पर कोई घर्षण नहीं होता है। बंद करते समय, ट्रांसमिशन तंत्र का टॉर्क सील की भरपाई के लिए बढ़ जाता है, जो तीन विलक्षण हार्ड सील वेल्डेड तितली वाल्व के सीलिंग प्रदर्शन और स्थायित्व में सुधार करता है;
10. मल्टी-लेयर सीलिंग रिंग नरम और कठोर लेमिनेटेड धातु शीट को अपनाती है, जिसमें मेटल हार्ड सीलिंग और सॉफ्ट सीलिंग के दोहरे फायदे हैं।

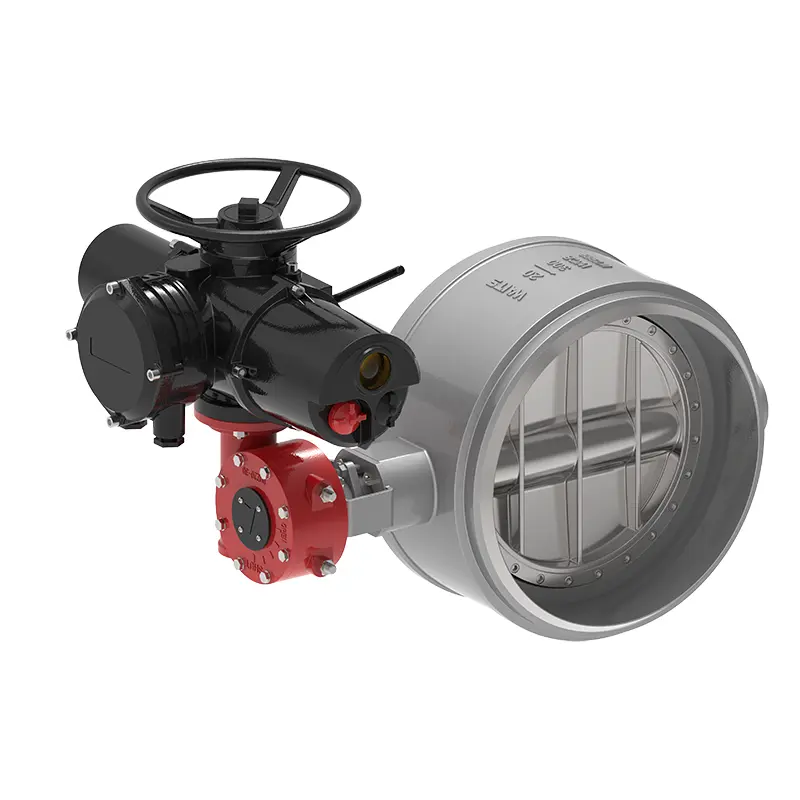

Three Eccentric Hard Seal Welded Butterfly Valve
