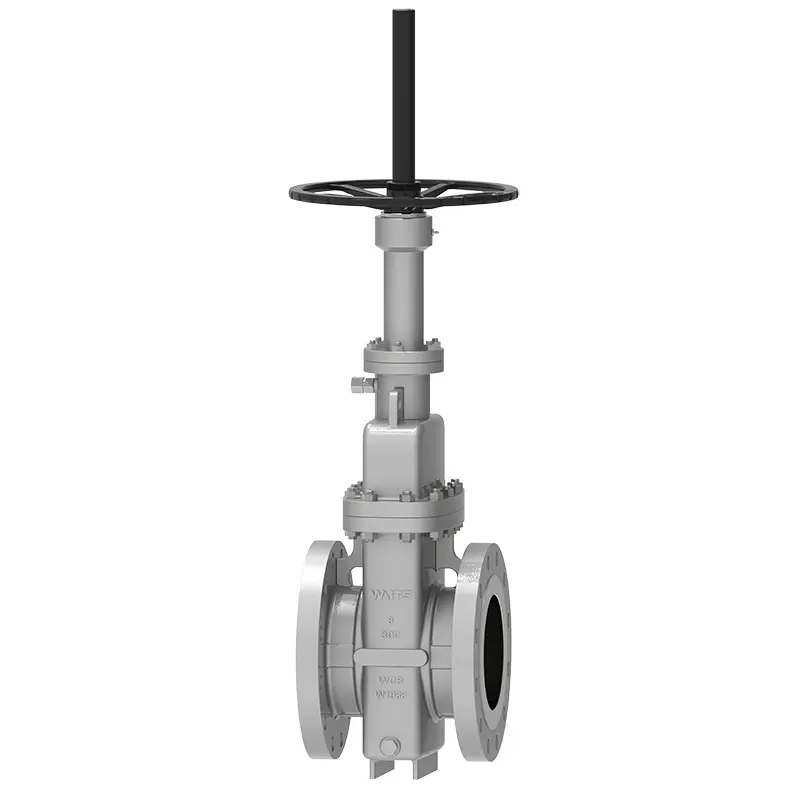

सिंगल डिस्क फ्लैट गेट वाल्व
  • सिंगल डिस्क फ्लैट गेट वाल्वसिंगल डिस्क फ्लैट गेट वाल्व

सिंगल डिस्क फ्लैट गेट वाल्व

वेट्स का सिंगल डिस्क फ्लैट गेट वाल्व विश्वसनीय सीलिंग और सुविधाजनक संचालन वाला एक उत्पाद है। एक अनुभवी पेशेवर आपूर्तिकर्ता के रूप में, हमारे उत्पाद पहनने-प्रतिरोधी और संक्षारण-प्रतिरोधी हैं, जो उत्तरी अमेरिका में प्राकृतिक गैस पाइपलाइन परिवहन परियोजनाओं में महत्वपूर्ण भूमिका निभाते हैं, और मध्य पूर्व और दक्षिण पूर्व एशिया में कुछ तेल परिवहन में तेल रिसाव की सुरक्षा सुनिश्चित करते हैं।

जांच भेजें

उत्पाद वर्णन

सिंगल डिस्क फ्लैट गेट वाल्व एक समानांतर गेट के साथ एक स्लाइडिंग वाल्व है जो समापन भाग के रूप में है। इसका समापन भाग एक एकल गेट है, और वाल्व सीट पर गेट के दबाव बल को फ्लोटिंग गेट या फ्लोटिंग वाल्व सीट पर मध्यम दबाव अभिनय द्वारा नियंत्रित किया जाता है। वेट्स द्वारा विकसित और निर्मित फ्लैट गेट वाल्व में लोच और प्रीलोड की विशेषताएं हैं, अपस्ट्रीम और डाउनस्ट्रीम सीलिंग सीटों की एक साथ सील के साथ संरचनात्मक वाल्व सीट, स्व-सफाई फ़ंक्शन के साथ वाल्व सीट, और वाल्व एक्ट्यूएटर और वाल्व स्वतंत्र हैं। ग्राहकों की आवश्यकताओं के अनुसार, गेट को डायवर्जन छेद के साथ प्रकारों में विभाजित किया जा सकता है, बिना डायवर्जन छेद, समायोज्य गेट, आदि।


कार्यान्वयन मानक

अभिकर्मक मानक एपीआई 6 डी, गॉस्ट
निकला हुआ किनारा मानकों ASME B16.5 ASME B16.25
अंत संबंध आरएफ, बीडब्ल्यू, आरटीजे, आदि।
निरीक्षण और परीक्षण एपीआई 598, गोस्ट
आमने - सामने ASME B16.10, GOST
दबाव और तापमान रेटिंग API6D
अग्निरोधी परीक्षण API607, API6FA
कम रिसाव मानकों आईएसओ 15848-1, एपीआई 622
संधम-विरोधी डिजाइन NACE MR 0103, NACE MR 0175


आवेदन

आकार 2 "-60", DN50-DN1500
दाब मूल्यांकन कक्षा 150-2500, PN10-PN420
परिचालन तापमान -29 ° C ~ 300 ° C
आवेदन रेंज नल का पानी, सीवेज, निर्माण, पेट्रोलियम, रासायनिक उद्योग, भोजन, चिकित्सा, कपड़ा, बिजली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि।
संचालक एचडब्ल्यू, गियर, इलेक्ट्रिक, वायवीय, आदि।
शरीर की सामग्री कार्बन स्टील, स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील, मिश्र धातु स्टील, मोनेल, अल कांस्य, आदि।
वाल्व प्लेट/वाल्व सीट WCB, LCB, CF8, CF8M, CF3, CF3M+D507, STL
वाल्व स्टेम F6A F304 F316 F51 F53 MONEL K500
वाल्व स्टेम नट तांबे की मिश्र धातु
पैकिंग लचीला ग्रेफाइट, ग्रेफाइट एस्बेस्टोस पैकिंग, पॉलीटेट्रैफ्लुओरोइथिलीन ...


प्रदर्शन सुविधाएँ

तीन प्रकार के वाल्व बॉडी स्ट्रक्चर हैं: कास्टिंग, वेल्डिंग और फोर्जिंग।
सिंगल डिस्क फ्लैट गेट वाल्व एक ओ-रिंग सील और प्रीलोड के साथ एक फ्लोटिंग वाल्व सीट के साथ एक संरचना को अपनाता है, जो इनलेट और आउटलेट पर फ्लैट गेट वाल्व को द्विदिश रूप से सील कर देता है। और इस संरचना का उद्घाटन और समापन टोक़ एक साधारण वाल्व का केवल 1/2 है, इसलिए वाल्व को आसानी से खोला और बंद किया जा सकता है। वाल्व सीट एक नरम सीलिंग रिंग को अपनाती है, जिसमें धातु और धातु को धातु के लिए नरम सील सतह की एक डबल सील होती है, और नरम सीलिंग सतह भी गेट की गंदगी को पोंछती है। वाल्व के एक तरफ एक ग्रीस इंजेक्शन वाल्व होता है, और ग्रीस इमरजेंसी सीलिंग के प्रभाव को प्राप्त करने के लिए ग्रीस इंजेक्टर और वाल्व सीट के ग्रीस इंजेक्शन छेद के माध्यम से सीलिंग सतह में प्रवेश करता है। सेवा जीवन का विस्तार करने के लिए, गेट को सीलिंग सतह को मध्यम क्षरण से बचाने के लिए एक गाइड छेद से सुसज्जित है, और यह हमेशा सीलिंग सतह पर फिट बैठता है कि क्या वाल्व पूरी तरह से खुला है या पूरी तरह से बंद है। जब वाल्व पूरी तरह से खुला होता है, तो वाल्व चैनल चिकनी और सीधा होता है, प्रवाह प्रतिरोध गुणांक बहुत छोटा होता है, और लगभग कोई दबाव नहीं होता है। पाइपलाइन को एक पाइप क्लीनर द्वारा साफ किया जा सकता है।
यह सिंगल डिस्क फ्लैट गेट वाल्व सेल्फ-सीलिंग क्षमता के साथ एक पैकिंग संरचना को अपनाता है, इसे अक्सर समायोजित करने की आवश्यकता नहीं होती है, और खोलने और बंद करने के लिए बेहद आसान है। सीलिंग प्रदर्शन विश्वसनीय है, और पैकिंग एक सहायक सीलिंग ग्रीस इंजेक्शन संरचना से सुसज्जित है, जो इस समस्या को हल करती है कि सामान्य वाल्वों की पैकिंग सबसे अधिक लीक होने की संभावना है। जब वाल्व बंद हो जाता है, तो आंतरिक गुहा में उच्च दबाव को सुरक्षित उपयोग सुनिश्चित करने के लिए स्वचालित रूप से अनलोड किया जा सकता है। उत्पाद अच्छी सुरक्षा प्रदर्शन के साथ एक पूरी तरह से संलग्न संरचना है और इसका उपयोग सभी मौसम स्थितियों में किया जा सकता है। वाल्व वाल्व खोलने और समापन की स्थिति दिखाने के लिए एक स्थिति संकेतक से सुसज्जित है। शीर्ष लोडिंग प्रकार रखरखाव के दौरान समय और लागत को बचा सकता है।

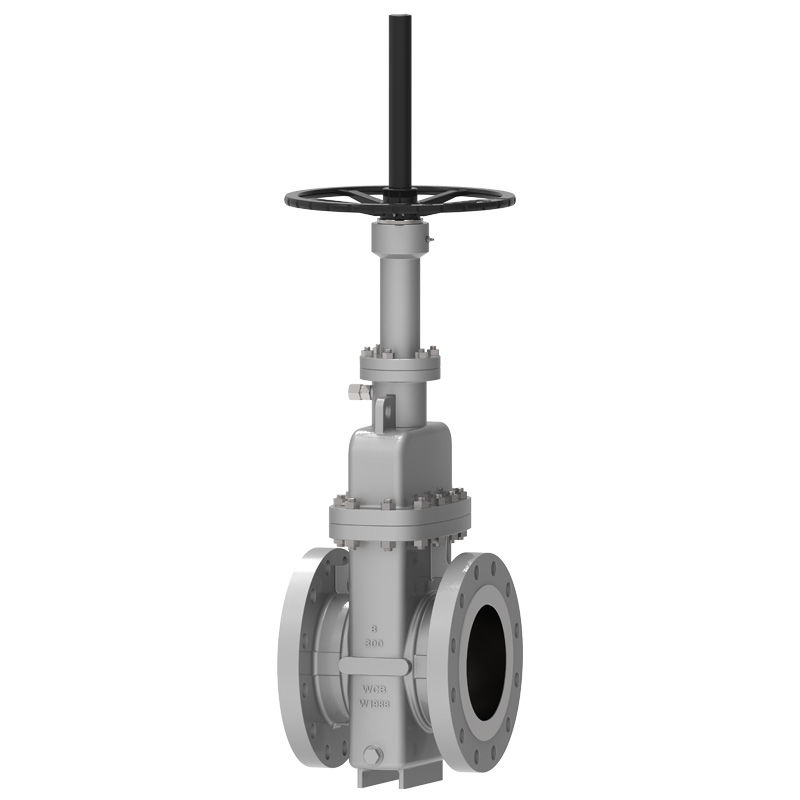

Single Disc Flat Gate Valve
