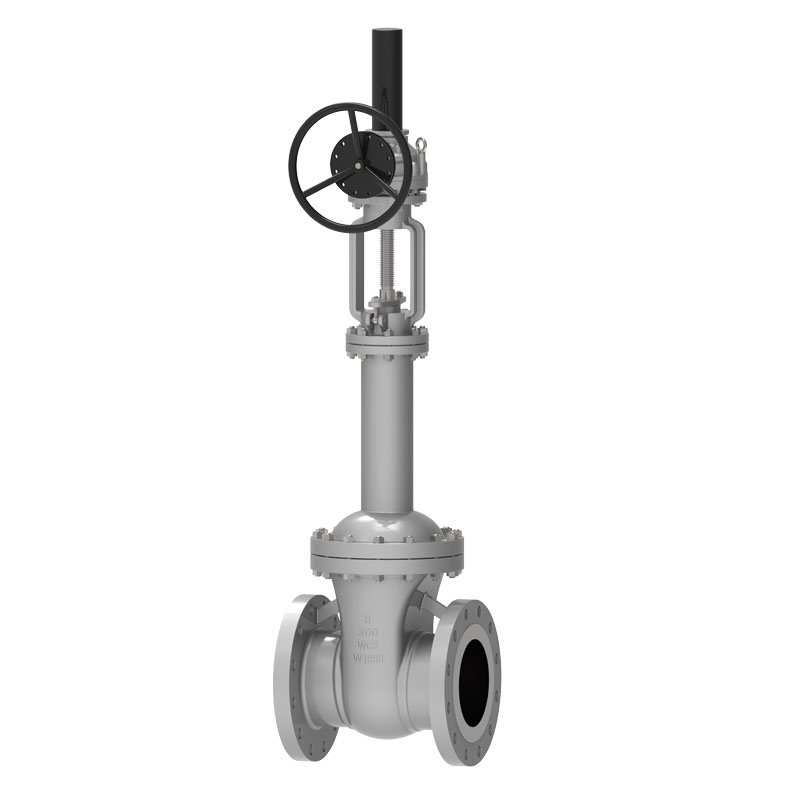

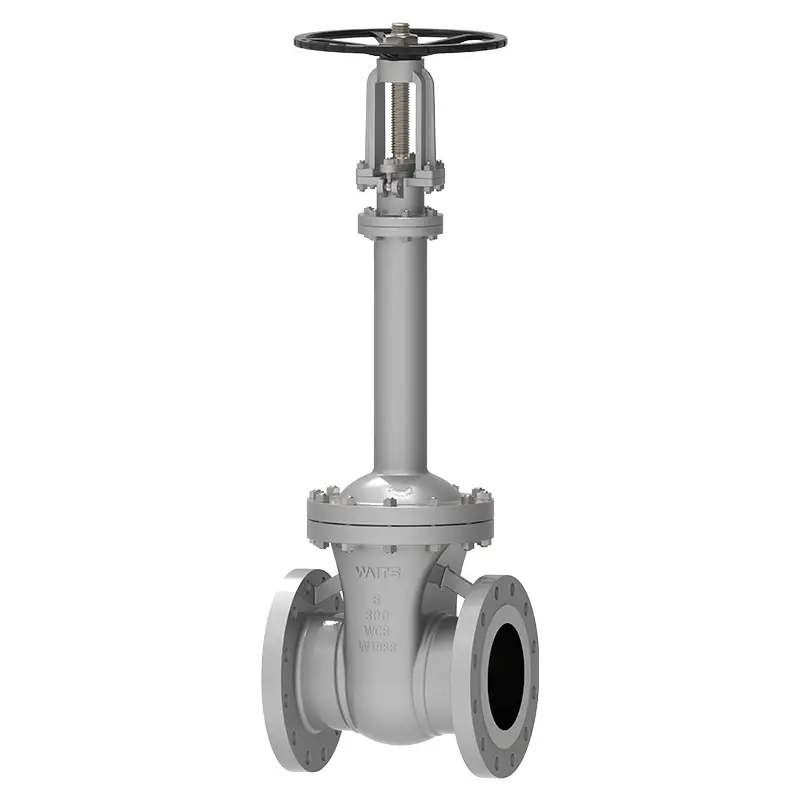

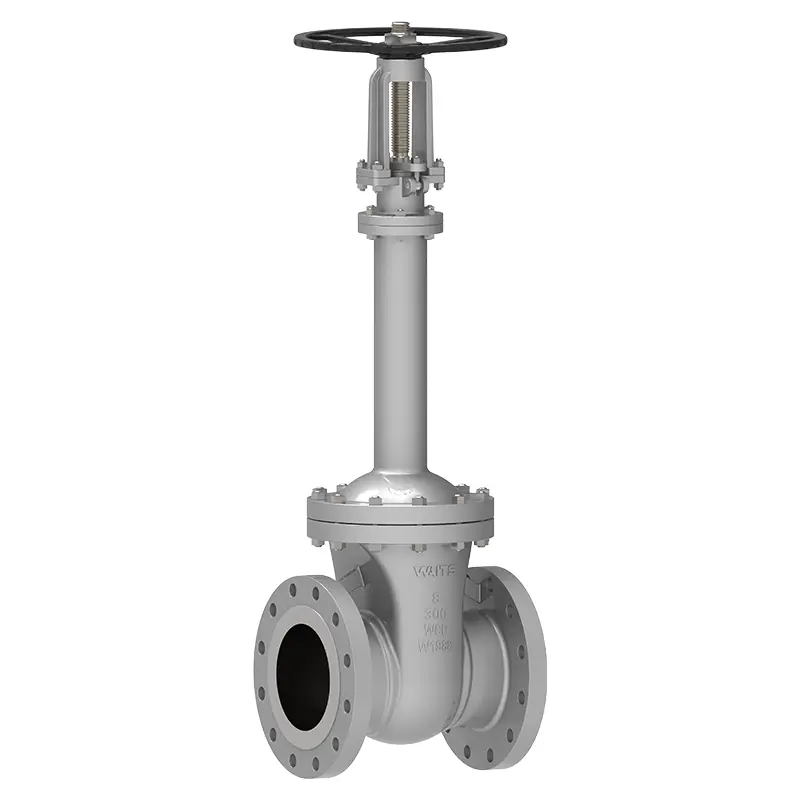

यदि आप उच्च गुणवत्ता वाले बेलो गेट वाल्व की तलाश में हैं, तो वेट्स आपकी भरोसेमंद पसंद हो सकती है। उद्योग में एक अनुभवी वाल्व निर्माता और आपूर्तिकर्ता के रूप में, हमारे द्वारा उत्पादित बेलो गेट वाल्व का व्यापक रूप से शहरी हीटिंग, गैस ट्रांसमिशन, भाप पाइपलाइनों और बड़े पैमाने पर जल संरक्षण परियोजनाओं में उपयोग किया जाता है, और यूरोप और कई देशों में ग्राहकों द्वारा मान्यता प्राप्त है। मध्य पूर्व।
धौंकनी गेट वाल्व स्वचालित रोलिंग वेल्डिंग के माध्यम से द्रव माध्यम और वायुमंडल के बीच एक धातु अवरोध बनाता है, जो एक ऐसा डिज़ाइन है जो वाल्व स्टेम को रिसाव से बचाता है।
अंदर धौंकनी संरचना का उपयोग किया जाता है, और प्रक्रिया द्रव को वाल्व स्टेम को संक्षारित होने से रोकने के लिए स्टेनलेस स्टील धौंकनी के निचले सिरे को वाल्व स्टेम में वेल्ड किया जाता है। दूसरा सिरा एक स्थिर सील बनाने के लिए वाल्व बॉडी और वाल्व कवर के बीच रखा जाता है। डबल सीलिंग डिज़ाइन अधिक सुरक्षित है। यदि धौंकनी विफल हो जाती है, तो वाल्व स्टेम पैकिंग भी रिसाव से बच जाएगी।
स्थिर परिचालन प्रदर्शन को बनाए रखने और वाल्व प्लग कंपन के कारण वाल्व स्टेम कंपन से बचने के लिए धौंकनी को वाल्व स्टेम में वेल्ड किया जाता है। धौंकनी गेट वाल्व भाप, ज्वलनशील, विस्फोटक, थर्मल तेल, उच्च शुद्धता, विषाक्त और अन्य मीडिया वाली पाइपलाइनों के लिए सबसे उपयुक्त है।
कार्यान्वयन मानक
डिज़ाइन मानक | DIN3356,ASME B16.34 |
निकला हुआ किनारा मानक | डीआईएन2543-2545, एएसएमई बी16.5, एएसएमई बी16.47 |
कनेक्शन के तरीके | आरएफ, |
परीक्षण एवं स्वीकृति | डीआईएन3230, एपीआई 598 |
संरचनात्मक लंबाई | डीआईएन3203, एएसएमई बी16.10 |
दबाव और तापमान रेटिंग | एएसएमई बी16.34、 |
अग्निरोधक परीक्षण | एपीआई607, एपीआई6एफए |
कम रिसाव मानक | आईएसओ 15848-1, एपीआई 622 |
संक्षारण रोधी डिज़ाइन | एनएसीई एमआर 0103, एनएसीई एमआर 0175 |
आवेदन
आकार | एनपीएस 2″~ एनपीएस 24″ डीएन50~ डीएन600 |
दबाव सीमा | सीएल150~सीएल1500 पीएन10 ~ पीएन260 |
तापमान की रेंज | -20℃~350℃ |
आवेदन रेंज | नल का पानी, सीवेज, निर्माण, पेट्रोलियम, रसायन उद्योग, भोजन, दवा, कपड़ा, बिजली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि। |
ड्राइव मोड | हैंडव्हील, बेवेल गियर, इलेक्ट्रिक, वायवीय, आदि। |
वाल्व बॉडी/वाल्व कवर | (ए216 डब्ल्यूसीबी, डब्ल्यूसी6, डब्ल्यूसी9, एलसीबी, सीएफ8, सीएफ8एम, सीएफ3, सीएफ3एम, 4ए, 5ए, 6ए), मिश्र धातु 20, मोनेल... |
सीलिंग सतह | बॉडी, बॉडी क्लैडिंग लौह-आधारित मिश्र धातु, क्लैडिंग हार्ड-आधारित मिश्र धातु |
वाल्व स्टेम | F6A F304 F316 F51 F53 मोनेल K500 |
वाल्व स्टेम नट | तांबे की मिश्र धातु |
पैकिंग | लचीला ग्रेफाइट, ग्रेफाइट एस्बेस्टस पैकिंग, पॉलीटेट्राफ्लुओरोएथिलीन... |
प्रदर्शन सुविधाएँ
लाभ
1. धौंकनी गेट वाल्व में एक उचित संरचना, विश्वसनीय सीलिंग प्रदर्शन और सुंदर उपस्थिति है;
2. सीलिंग सतह को सह-आधारित हार्ड मिश्र धातु के साथ वेल्डेड किया गया है, जो पहनने के लिए प्रतिरोधी, संक्षारण प्रतिरोधी, घर्षण प्रतिरोधी है और इसकी लंबी सेवा जीवन है;
3. वाल्व स्टेम को सतह पर टेम्पर्ड और नाइट्राइड किया जाता है, जिसमें अच्छा संक्षारण और घर्षण प्रतिरोध होता है;
4. डबल सीलिंग डिज़ाइन अपनाया गया है, और प्रदर्शन अधिक विश्वसनीय है;
5. वाल्व स्टेम उठाने की स्थिति का संकेत अधिक सहज है;
6. विभिन्न इंजीनियरिंग आवश्यकताओं को पूरा करने के लिए वास्तविक स्थिति या उपयोगकर्ता की आवश्यकताओं के अनुसार भागों की सामग्री, निकला हुआ किनारा और बट वेल्डिंग नंबर आकार का यथोचित चयन किया जा सकता है।
विशेषताएँ:
1. डबल सीलिंग डिज़ाइन एक धौंकनी + वाल्व स्टेम पैकिंग है। यदि धौंकनी विफल हो जाती है, तो वाल्व स्टेम पैकिंग भी रिसाव से बच जाएगी;
2. कोई द्रव हानि और कम ऊर्जा हानि नहीं;
3. लंबी सेवा जीवन, जो रखरखाव की संख्या को कम करने में मदद करता है;
4. गैस माध्यम वाल्व सीट पीटीएफई नरम सीलिंग सामग्री को अपनाती है, जो बेलो गेट वाल्व की सीलिंग में सुधार करने में मदद करती है;
5. वाल्व सीट एक शंक्वाकार कठोर सील को अपनाती है, जो उच्च तापमान के लिए प्रतिरोधी है और इसमें अच्छी वायुरोधी क्षमता है;
