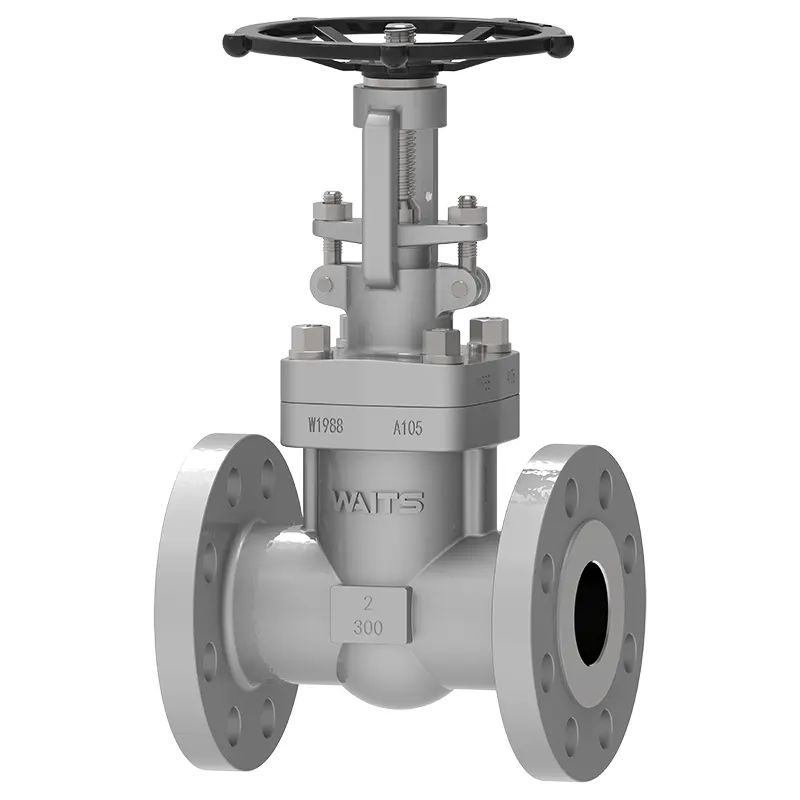

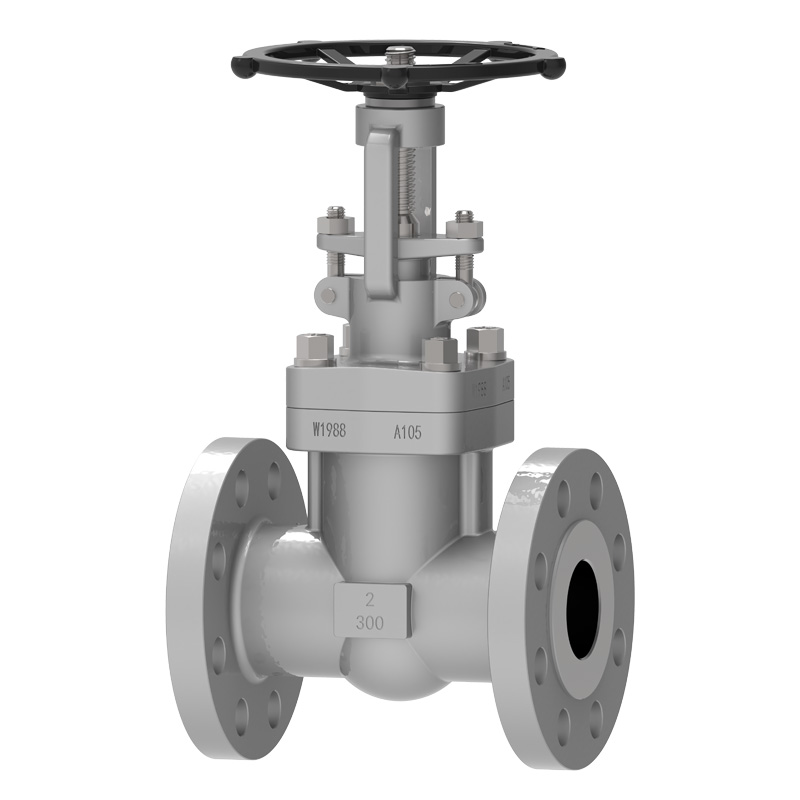

फ्लैंज्ड फोर्ज्ड स्टील गेट वाल्व खरीदने के लिए वेट्स आपकी विश्वसनीय पसंद है। हमारे पास उद्योग का कई वर्षों का अनुभव है, औद्योगिक श्रृंखला बड़े पैमाने पर उत्पादित की जा सकती है, आपूर्ति स्थिर है, कीमत अच्छी है, और मध्य पूर्व और उत्तरी अमेरिका में बिक्री अच्छी है। उत्पाद उच्च गुणवत्ता वाले जाली स्टील से बना है, जिसमें अच्छी सीलिंग, स्थायित्व, आसान संचालन है, और यह मीडिया के प्रवाह को सटीक रूप से नियंत्रित कर सकता है, जो विभिन्न औद्योगिक पाइपलाइन प्रणालियों के लिए उपयुक्त है।
The quality of forged steel parts is higher than that of cast steel parts, and they can withstand the impact of beatings. The plasticity, toughness and other mechanical properties are also higher than those of cast steel parts. The diameter of flanged forged steel gate valves is generally not more than DN80, and most of them are reduced diameter designs. Compared with cast steel gate valves of the same diameter, the flow rate is slightly smaller, but the pressure and temperature range they can withstand are higher than those of cast steel valves, and the sealing performance is much better than that of cast steel gate valves, and the service life is longer. The flow direction of the medium is not restricted like other gate valves.
कार्यान्वयन मानक
डिज़ाइन मानक | एपीआई602, एएसएमई 16.34, बीएस 5352, बीएस 6364; |
निकला हुआ किनारा मानक | SW सॉकेट वेल्डिंग ASME B16.11 के अनुसार समाप्त होती है, BW बट अंत ASME B16.25 के अनुसार, NPT थ्रेडेड कनेक्टर ASME B1.20.1 के अनुसार समाप्त होते हैं |
कनेक्शन के तरीके | एसडब्ल्यू, एनपीटी, बीडब्ल्यू, आरएफ, आरटीजे |
परीक्षण एवं स्वीकृति | एपीआई 602/एपीआई 598 |
संरचनात्मक लंबाई | फैक्ट्री मानकों के अनुसार सॉकेट वेल्डिंग/थ्रेडेड एंड फोर्ज्ड स्टील गेट वाल्व संरचना की लंबाई एएसएमई बी16.10 के अनुसार फ्लैंग्ड एंड/बट वेल्डिंग एंड फोर्ज्ड स्टील गेट वाल्व |
दबाव और तापमान का स्तर | एएसएमई बी16.34、 |
कम रिसाव मानक | आईएसओ 15848-1, एपीआई 622 |
संक्षारण रोधी डिज़ाइन | एनएसीई एमआर 0103, एनएसीई एमआर 0175 |
Application
आकार | NPS1/4″~NPS3″ DN6~DN80 |
दबाव सीमा | CL150~ CL2500 PN10~ PN420 |
तापमान की रेंज | ;-40°C ~ +600°C |
आवेदन रेंज | नल का पानी, सीवेज, निर्माण, पेट्रोलियम, रसायन उद्योग, भोजन, दवा, कपड़ा, बिजली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि। |
ड्राइव मोड | टरबाइन, वायवीय, विद्युत |
वाल्व बॉडी/वाल्व कवर | A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), मिश्र धातु 20, मोनेल |
वाल्व प्लेट/वाल्व सीट | A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), मिश्र धातु 20, मोनेल |
वाल्व स्टेम | F6A F304 F316 F51 F53 Monel K500... |
वाल्व स्टेम नट | तांबे की मिश्र धातु... |
पैकिंग | लचीला ग्रेफाइट, ग्रेफाइट एस्बेस्टस पैकिंग, पॉलीटेट्राफ्लुओरोएथिलीन... |
प्रदर्शन सुविधाएँ
1. The main components are forged. Flanged forged steel gate valve have three types of middle cavity seals: bolted bonnet, welded bonnet and middle cavity pressure self-tightening seal structure.
2. बोल्टेड बोनट का मतलब है कि वाल्व बॉडी और बोनट बोल्ट और नट से जुड़े हुए हैं, और एक सर्पिल घाव गैसकेट (स्टेनलेस स्टील वायर क्लिप और लचीले ग्रेफाइट से बने) के साथ सील किए गए हैं। ग्राहकों की विशेष आवश्यकता होने पर मेटल रिंग कनेक्शन का भी उपयोग किया जा सकता है।
3. वेल्डेड बोनट का मतलब है कि वाल्व बॉडी और बोनट धागे से जुड़े हुए हैं और पूरी तरह से वेल्डेड हैं। ग्राहकों की विशेष आवश्यकता होने पर पूरी तरह से वेल्डेड कनेक्शन का भी उपयोग किया जा सकता है।
4. 900Ib, 15001b, और 25001b की मध्य गुहा एक दबाव स्व-कसने वाली सील संरचना को अपनाती है, और उच्च विश्वसनीयता के साथ, आंतरिक दबाव में वृद्धि के साथ सीलिंग प्रदर्शन बढ़ता है।
5. The channel is smooth and the flow coefficient is small. The sealing surface is less eroded and eroded by the medium.
6. सीलिंग सतह मिश्र धातु इस्पात या कठोर मिश्र धातु से बनी होती है, जिसमें अच्छा पहनने का प्रतिरोध और घर्षण प्रतिरोध होता है।
7. लचीले ग्रेफाइट भराव का उपयोग किया जाता है, सीलिंग विश्वसनीय है, और ऑपरेशन हल्का और लचीला है।
8. मध्यम प्रवाह की दिशा प्रतिबंधित नहीं है, कोई गड़बड़ी नहीं है, और दबाव कम नहीं हुआ है।
9. पैकिंग प्रतिस्थापन और रखरखाव ऑनलाइन शटडाउन की स्थिति में किया जा सकता है, जो सिस्टम के संचालन को प्रभावित किए बिना सुविधाजनक और तेज़ है।
10. आकार सरल है, संरचना की लंबाई कम है, विनिर्माण प्रक्रिया अच्छी है, और अनुप्रयोग सीमा विस्तृत है।
