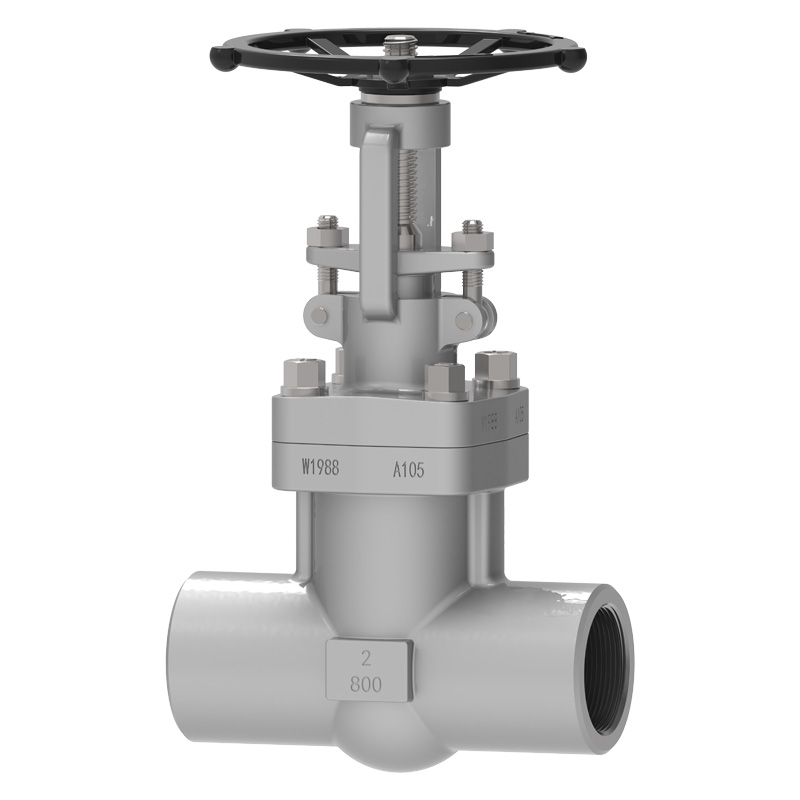

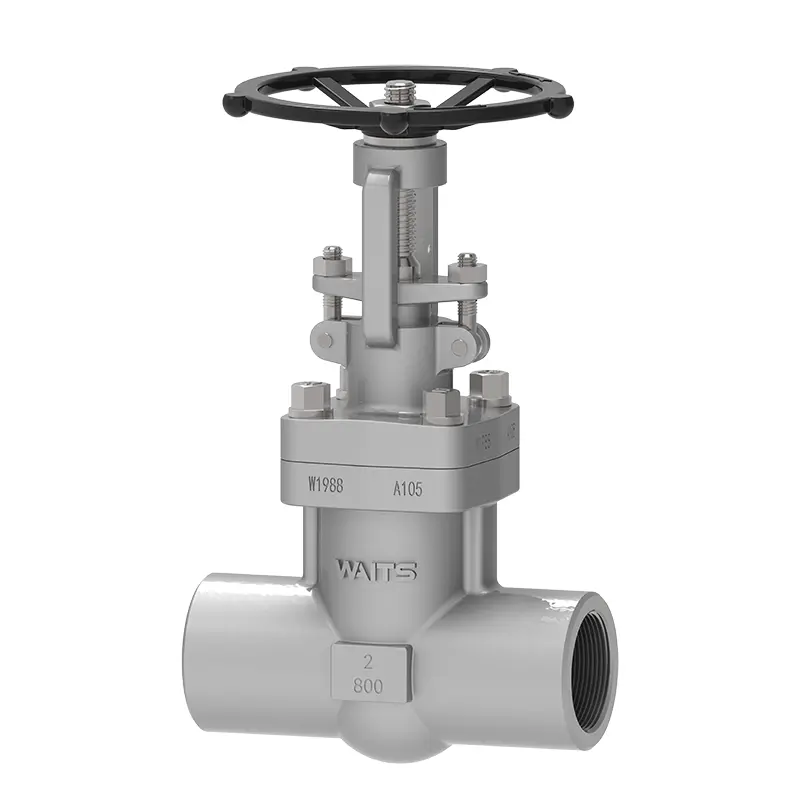

एनपीटी जाली स्टील गेट वाल्व

वेट्स द्वारा निर्मित एनपीटी फोर्ज्ड स्टील गेट वाल्व, आपके पाइपलाइन सिस्टम के लिए विश्वसनीय द्रव नियंत्रण समाधान प्रदान करता है। हम मूल रूप से संयुक्त राज्य अमेरिका में स्थापित हुए थे, और बाद में चीन में एक शाखा स्थापित की। हमारा वैश्विक मुख्यालय वानजाउ, चीन में स्थित है। हमारा उत्पादन आधार पूर्ण और उन्नत है, और हम फ़ैक्टरी-लाभ मूल्य और स्थिर डिलीवरी प्रदान कर सकते हैं। इस वाल्व का उपयोग विभिन्न कार्य स्थितियों में किया जा सकता है और यह विशेष रूप से मध्य पूर्व और उत्तरी अमेरिका में लोकप्रिय है।

जांच भेजें

उत्पाद वर्णन

कास्ट स्टील भागों की तुलना में, जाली स्टील भागों में उच्च गुणवत्ता होती है, जो उनके द्वारा झेले जा सकने वाले प्रभाव बल, प्लास्टिसिटी, कठोरता और अन्य यांत्रिक गुणों में परिलक्षित होती है। एनपीटी जाली स्टील गेट वाल्व का सामान्य व्यास DN80 से अधिक नहीं है, और उनमें से अधिकांश कम व्यास वाले डिज़ाइन हैं। प्रवाह दर समान व्यास के कास्ट स्टील गेट वाल्वों की तुलना में थोड़ी कम होती है, लेकिन वे जिस दबाव और तापमान सीमा का सामना कर सकते हैं वह कास्ट स्टील वाल्वों की तुलना में अधिक होता है, और सीलिंग प्रदर्शन कास्ट स्टील गेट वाल्वों की तुलना में काफी बेहतर होता है। , लंबे समय तक सेवा जीवन के साथ, और मध्यम प्रवाह दिशा अन्य गेट वाल्वों की तरह प्रतिबंधित नहीं है।

कार्यान्वयन मानक

डिज़ाइन मानक	एपीआई602, एएसएमई 16.34, बीएस 5352, बीएस 6364;
निकला हुआ किनारा मानक	SW सॉकेट वेल्डिंग ASME B16.11 के अनुसार समाप्त होती है, BW बट अंत ASME B16.25 के अनुसार, NPT थ्रेडेड कनेक्टर ASME B1.20.1 के अनुसार समाप्त होते हैं
कनेक्शन के तरीके	एसडब्ल्यू, एनपीटी, बीडब्ल्यू,
परीक्षण एवं स्वीकृति	एपीआई 602/एपीआई 598
संरचनात्मक लंबाई	फैक्ट्री मानकों के अनुसार सॉकेट वेल्डिंग/थ्रेडेड एंड फोर्ज्ड स्टील गेट वाल्व संरचना की लंबाई
दबाव और तापमान का स्तर	एएसएमई बी16.34、
कम रिसाव मानक	आईएसओ 15848-1, एपीआई 622
संक्षारण रोधी डिज़ाइन	एनएसीई एमआर 0103, एनएसीई एमआर 0175

आवेदन

आकार	NPS1/4″~NPS3″ DN6~DN80
दबाव सीमा	CL150~ CL2500 PN10~ PN420
तापमान की रेंज	；-40°C ~ +600°C
आवेदन रेंज	नल का पानी, सीवेज, निर्माण, पेट्रोलियम, रसायन उद्योग, भोजन, दवा, कपड़ा, बिजली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि।
ड्राइव मोड	टरबाइन, वायवीय, विद्युत
वाल्व बॉडी/वाल्व कवर	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), मिश्र धातु 20, मोनेल
वाल्व प्लेट/वाल्व सीट	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), मिश्र धातु 20, मोनेल
वाल्व स्टेम	F6A F304 F316 F51 F53 मोनेल K500...
वाल्व स्टेम नट	तांबे की मिश्र धातु...
पैकिंग	लचीला ग्रेफाइट, ग्रेफाइट एस्बेस्टस पैकिंग, पॉलीटेट्राफ्लुओरोएथिलीन...

प्रदर्शन सुविधाएँ

1. एनपीटी जाली स्टील गेट वाल्व जाली है, और कैविटी सील तीन प्रकार की होती है:
बोल्टेड बोनट का मतलब है कि वाल्व बॉडी और बोनट बोल्ट और नट से जुड़े हुए हैं, और घाव गैसकेट को सील कर दिया गया है। अनुकूलित आवश्यकताओं के अनुसार कनेक्शन के लिए धातु के छल्ले का भी उपयोग किया जा सकता है।
वेल्डेड बोनट का मतलब है कि वाल्व बॉडी और बोनट धागे से जुड़े हुए हैं और पूरी तरह से वेल्डेड हैं। यदि अनुकूलित किया गया है, तो पूर्ण वेल्डेड कनेक्शन का उपयोग किया जा सकता है।
900lb, 1500lb, और 2500lb गुहाएं एक दबाव स्व-कसने वाली सीलिंग संरचना को अपनाती हैं, और उच्च विश्वसनीयता के साथ, आंतरिक दबाव में वृद्धि के साथ सीलिंग प्रदर्शन बढ़ता है।
2. चैनल चिकना है, प्रवाह गुणांक छोटा है, और सीलिंग सतह माध्यम से कम क्षरित और क्षीण होती है।
3. सीलिंग सतह मिश्र धातु इस्पात या कठोर मिश्र धातु से बनी होती है, जिसमें पहनने का प्रतिरोध और घर्षण प्रतिरोध अच्छा होता है।
4. पैकिंग लचीले ग्रेफाइट से बनी है, जो संचालित करने में विश्वसनीय और लचीली है।
5. माध्यम की प्रवाह दिशा प्रतिबंधित नहीं है, और कोई गड़बड़ी या दबाव में कमी नहीं है।
6. सिस्टम के संचालन को प्रभावित किए बिना पैकिंग प्रतिस्थापन और रखरखाव ऑनलाइन शटडाउन की स्थिति में किया जा सकता है।
7. सरल आकार, छोटी संरचना लंबाई, अच्छी विनिर्माण प्रक्रिया और विस्तृत अनुप्रयोग सीमा।
