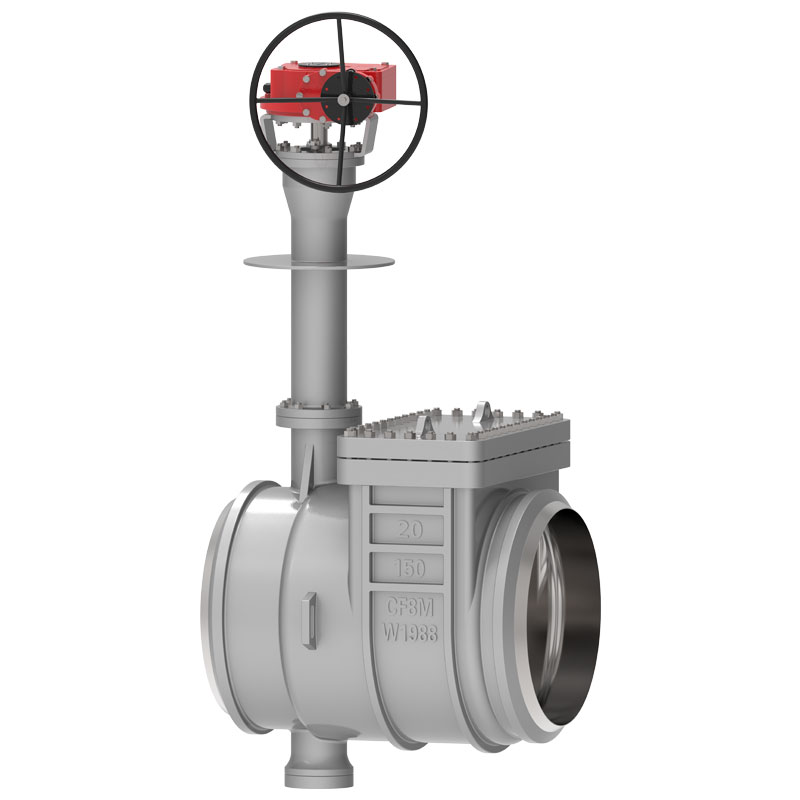

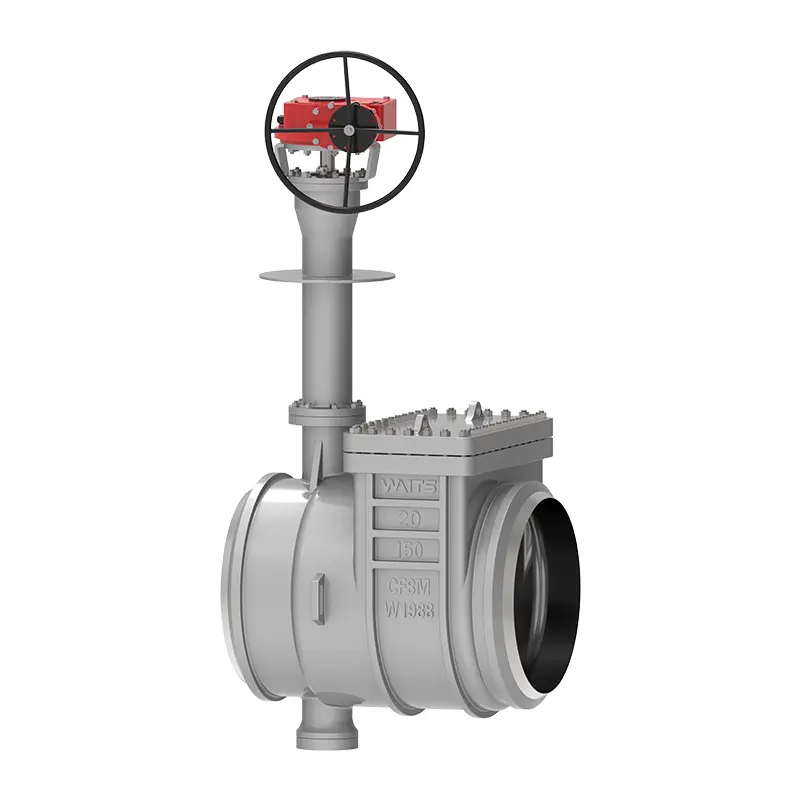

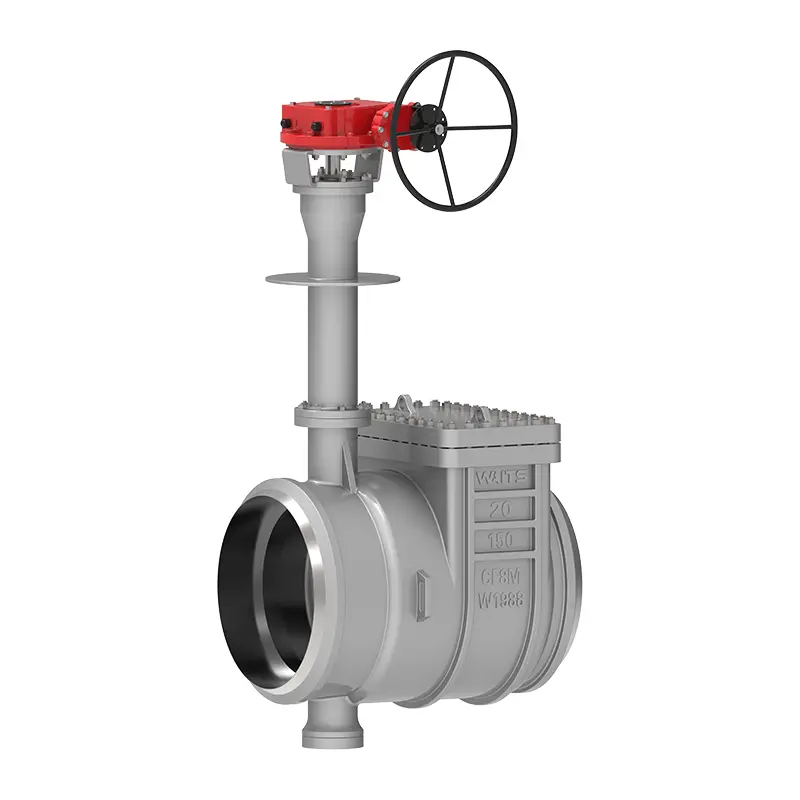

क्रायोजेनिक टॉप एंट्री बटरफ्लाई वाल्व
  • क्रायोजेनिक टॉप एंट्री बटरफ्लाई वाल्वक्रायोजेनिक टॉप एंट्री बटरफ्लाई वाल्व

क्रायोजेनिक टॉप एंट्री बटरफ्लाई वाल्व

क्रायोजेनिक टॉप एंट्री बटरफ्लाई वाल्व, वेट्स के पेशेवर उत्पादन आधार द्वारा निर्मित एक वाल्व, स्थिर आपूर्ति और उच्च प्रदर्शन है, विशेष रूप से बेहद कम तापमान वातावरण के लिए उपयुक्त है। हम अच्छी तरह से जानते हैं कि उत्पाद की गुणवत्ता उत्पादन और बिक्री का मूल है, और आपको व्यापक बिक्री सेवा प्रदान करेगा, जो आपके साथ एक दीर्घकालिक सहकारी संबंध स्थापित करने की उम्मीद करता है।

जांच भेजें

उत्पाद वर्णन

क्रायोजेनिक टॉप एंट्री बटरफ्लाई वाल्व एक लंबी-जीवन, ऊर्जा-बचत करने वाला तितली वाल्व है। हमने डिजाइन और उत्पादन के दौरान सक्रिय रूप से नई तकनीकों की शुरुआत की, और उद्योग के पेशेवरों की एक टीम ने पूरी प्रक्रिया में निर्देशों की निगरानी की।
इस तितली वाल्व के घटकों में मुख्य रूप से वाल्व बॉडी, बटरफ्लाई प्लेट, सीलिंग रिंग, ट्रांसमिशन मैकेनिज्म आदि शामिल हैं। संरचनात्मक डिजाइन दो-आयामी या तीन-आयामी सनकी सिद्धांत को अपनाता है, और इलास्टिक सीलिंग या हार्ड और सॉफ्ट मल्टी-लेवल सीलिंग कम्पैटिबिलिटी की एक नई प्रक्रिया का उपयोग ऑपरेशन में टोक़ को कम करने के लिए किया जाता है, जो अधिक श्रम-बचत और ऊर्जा-सेविंग है।
इसी समय, समग्र संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध और क्रायोजेनिक टॉप एंट्री बटरफ्लाई वाल्व के पहनने के प्रतिरोध भी उत्कृष्ट हैं, जो कि लगातार रखरखाव या प्रतिस्थापन के बिना विभिन्न जटिल कार्य स्थितियों से निपटने के लिए पर्याप्त है।


कार्यान्वयन मानक

अभिकर्मक मानक एपीआई 609, बीएस 6364
निकला हुआ किनारा मानक ASME B16.25 (BW)
आग सुरक्षित आग 6fa
अंत संबंध डबल निकला हुआ किनारा, बीडब्ल्यू, वेफर, लूग, आदि।
निरीक्षण और परीक्षण एपीआई 598 और बीएस 6364
कम तापमान परीक्षण स्वीकृति GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
आमने - सामने एपीआई 609, ASME B16.10, और 558
दबाव और तापमान स्तर ASME B16.34
कम रिसाव मानकों आईएसओ 15848-1, एपीआई 622
संधम-विरोधी डिजाइन NACE MR 0103, NACE MR 0175


आवेदन

आकार 3 "-52", DN80-DN1300
दाब मूल्यांकन कक्षा 150-900, PN16-PN160
परिचालन तापमान -196 ° C ~ 150 ° C
आवेदन रेंज
संचालक गियर, इलेक्ट्रिक, वायवीय, नंगे तने, आदि।
शरीर की सामग्री A351 CF3, CF8, CF3M, CF8M, ETC.
वाल्व प्लेट A351 CF3, CF8, CF3M, CF8M, ETC.
वाल्व सीट स्टेनलेस स्टील + एसटीएल, स्टेनलेस स्टील + ग्रेफाइट
वाल्व स्टेम XM-19, GR660 TY2/HT


प्रदर्शन सुविधाएँ

1। क्रायोजेनिक टॉप एंट्री बटरफ्लाई वाल्व को डबल बेवल किनारों और छोटे सनकीपन के साथ डिज़ाइन किया गया है। इसका टोक़ अग्रणी स्तर (अपने साथियों के 40% ~ 60%) तक पहुंचता है, और मिलान इलेक्ट्रिक और वायवीय मूल्य बहुत फायदेमंद हैं;
2। वाल्व सीट और सीलिंग रिंग को अलग -अलग भागों के रूप में डिज़ाइन किया गया है, और वाल्व में आसान रखरखाव और प्रतिस्थापन के लिए एक निरीक्षण बंदरगाह है।
3। वाल्व प्लेट और वाल्व स्टेम को डबल कुंजियों के साथ ऊपर और नीचे डिज़ाइन किया गया है, जो कम तापमान पर अटक नहीं जाएगा, और एक एपीआई 609 एंटी-फ्लाइंग डिज़ाइन होगा;
4। सीलिंग सतह में लगभग शून्य पहनने और एक लंबी सेवा जीवन है;
5। इसमें अनुप्रयोगों की एक विस्तृत श्रृंखला है, जिसमें एलएनजी, प्रोपलीन और एथिलीन जैसे अल्ट्रा-लो तापमान उपकरण शामिल हैं;
6। यह कमरे के तापमान पर API598 और कम तापमान पर BS6364 के 1/3 को लीक करता है। यह कम तापमान पर BS6364 की सकारात्मक और रिवर्स सीलिंग आवश्यकताओं को पूरा करता है;
7। वाल्व बॉडी और वाल्व सीट अलग -अलग घटक हैं, और वाल्व सीट और सीलिंग रिंग विभिन्न सामग्रियों से बने हो सकते हैं;
8। तीन विलक्षणताएं: शाफ्ट की केंद्र रेखा सीलिंग सतह की केंद्र रेखा से विचलित हो जाती है, शाफ्ट की केंद्र रेखा पाइपलाइन की केंद्र रेखा से थोड़ा विचलित हो जाती है, और वाल्व बॉडी सीलिंग सतह (तिरछी शंकु) की केंद्र रेखा पाइपलाइन की केंद्र रेखा के साथ एक कोण स्थिति बनाती है;

Cryogenic Top Entry Butterfly Valve
