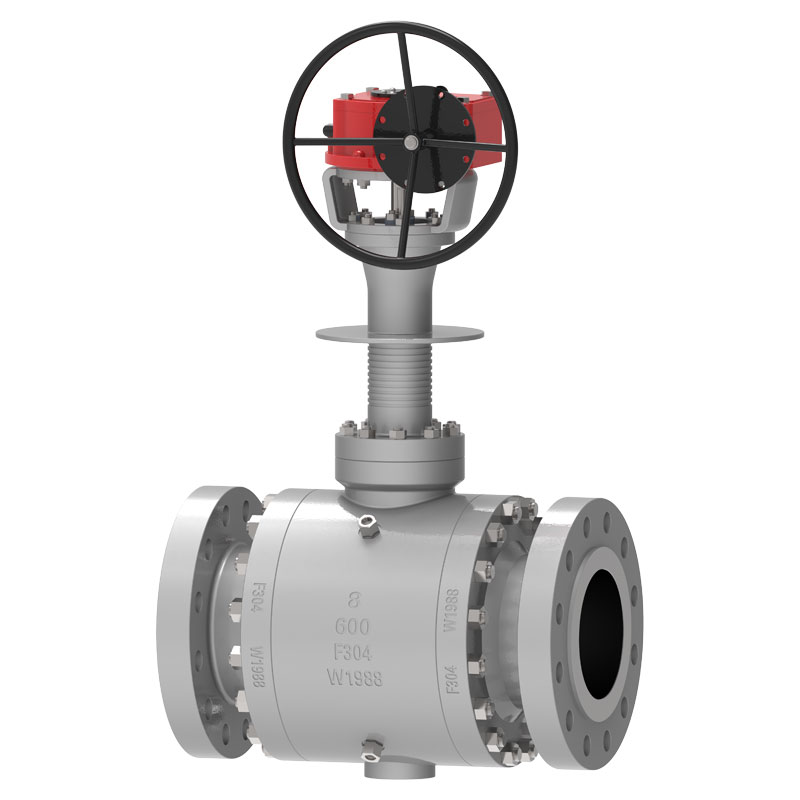

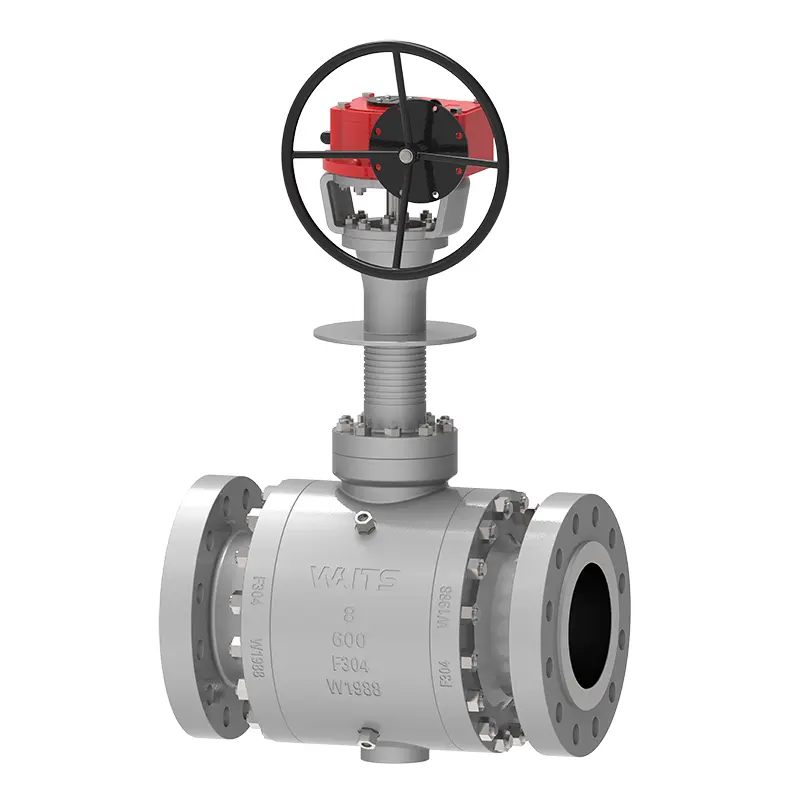

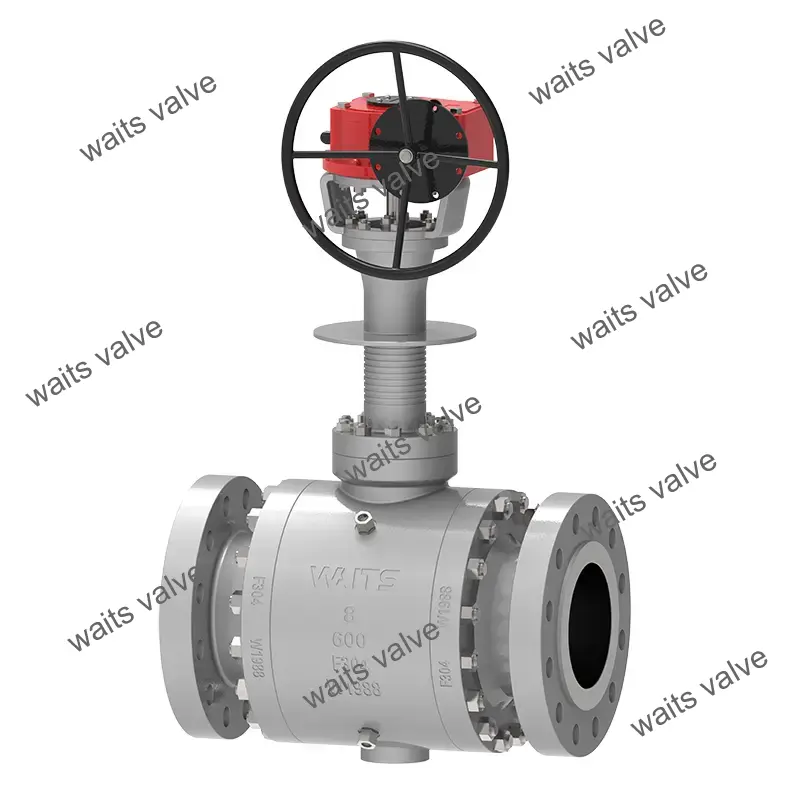

यदि आप उच्च-प्रदर्शन वाले क्रायोजेनिक साइड एंट्री बॉल वाल्व की तलाश में हैं, तो वेट्स आपकी आवश्यकताओं को पूरा कर सकता है। हम एक बड़े वाल्व एकीकरण आपूर्तिकर्ता हैं, जिसकी स्थापना 1994 में संयुक्त राज्य अमेरिका में हुई थी, 2008 में चीन में प्रवेश किया, और तियानजिन और वानजाउ में हमारे उत्पादन आधार हैं। हमारे पास उद्योग का समृद्ध अनुभव है और हम समय के साथ तालमेल रखते हुए उत्पाद की गुणवत्ता सुनिश्चित करने के लिए सक्रिय रूप से उद्योग की शीर्ष प्रौद्योगिकी और उत्पादन उपकरण पेश करते हैं।
क्रायोजेनिक साइड एंट्री बॉल वाल्व -196 ℃ तक के तापमान के साथ काम करने की स्थिति के लिए उपयुक्त है और तरलीकृत प्राकृतिक गैस, तरलीकृत पेट्रोलियम गैस, वायु पृथक्करण और अन्य क्रायोजेनिक उद्योगों में व्यापक रूप से उपयोग किया जाता है। उत्पादन में, हम अंतरराष्ट्रीय उन्नत तकनीक लागू करते हैं और वाल्व को उत्कृष्ट सीलिंग प्रदर्शन के साथ रखने के लिए एलआईपी सील सीलिंग रिंग को अपनाते हैं। साथ ही, वाल्वों की यह श्रृंखला ऑनलाइन रखरखाव का एहसास कर सकती है।
कार्यान्वयन मानक
डिज़ाइन मानक | एपीआई 6डी और बीएस6364 |
कनेक्शन के तरीके | आरएफ, आरटीजे, बीडब्ल्यू |
परीक्षण एवं स्वीकृति | एपीआई598 और बीएस6364 |
संरचनात्मक लंबाई | एएसएमई बी16.10 |
दबाव और तापमान का स्तर | एएसएमई बी16.34、 |
अग्नि सुरक्षा आवश्यकताएँ | एपीआई6एफए एपीआई607 |
कम रिसाव मानक | आईएसओ 15848-1, एपीआई 622 |
संक्षारण रोधी डिज़ाइन | एनएसीई एमआर 0103, एनएसीई एमआर 0175 |
आवेदन
आकार | एनपीएस1-1/2″~48”डीएन40~डीएन1200 |
दबाव सीमा | कक्षा 150 ~ 2500 पीएन10-पीएन420 |
तापमान की रेंज | -196°C ~ +120°C |
आवेदन रेंज | |
ड्राइव मोड | टरबाइन, वायवीय, विद्युत |
वाल्व बॉडी | फोर्जिंग: A182 F304, F304L, F316, F316L, आदि कास्टिंग: A351 CF3, CF8, CF3M, CF8M, आदि। |
गेंद | A182 F304/F304L/F316/F316L+Ni60 |
वाल्व सीट सपोर्ट रिंग | A182 F304/F304L/F316/F316L/STL ओवरले |
वाल्व सीट डालने | पीसीटीएफई |
वाल्व स्टेम | एक्सएम-19, जीआर660 टीवाई2/एचटी |
प्रदर्शन सुविधाएँ
क्रायोजेनिक साइड एंट्री बॉल वाल्व में मुख्य डिजाइन और प्रौद्योगिकियां:
● लिप-सील + वाल्व स्टेम की डबल सील पैकिंग से पैकिंग की मात्रा कम हो सकती है।
● सर्वोत्तम शीतलन प्रभाव सुनिश्चित करने के लिए विस्तारित वाल्व कवर की इष्टतम दीवार मोटाई प्राप्त करने के लिए परिमित तत्व सहायता प्राप्त डिज़ाइन का उपयोग किया जाता है।
● विस्तारित वाल्व कवर का आर्क मून ग्रूव डिज़ाइन शीतलन क्षेत्र को बढ़ाता है और शीतलन प्रभाव को बढ़ाता है।
● ड्रिप प्लेट डिज़ाइन शीतलन क्षेत्र को बढ़ाता है और पैकिंग को जमने से रोकता है; प्रभावी ढंग से संघनित पानी को वाल्व बॉडी पर टपकने से रोकता है।
● रिसाव को रोकने के लिए बॉडी कवर कनेक्शन पर लिप-सील + गैसकेट डबल सील लगाई जाती है।
● वाल्व सीट DIB-2 संरचना को अपनाती है, जो यह सुनिश्चित कर सकती है कि दबाव सीमा से अधिक होने पर मध्य गुहा में दबाव स्थिर रूप से निर्दिष्ट पक्ष में जारी किया जाता है।
● वाल्व सीट सील एक लिप-सी संरचना है, जिसमें स्प्रिंग का लोचदार मुआवजा और पीटीएफई का कम तापमान वाला लोचदार सीलिंग प्रदर्शन दोनों है, जो कम तापमान पर उत्कृष्ट सीलिंग प्रभाव सुनिश्चित करता है।
● वाल्व सीट सीलिंग सतह आयातित सीटीएफई है, जिसमें अभी भी अल्ट्रा-कम तापमान पर अच्छी लोच है ताकि यह सुनिश्चित किया जा सके कि सील विफल न हो।
● विस्तारित बोनट और लंबे हैंडल संरचना डिजाइन बॉल हैंडल, वाल्व स्टेम और बोनट की बेहतर समाक्षीयता और अधिक संवेदनशील स्विचिंग सुनिश्चित करता है।
● कम तापमान के संपर्क में आने वाले सभी फास्टनरों को पूरी तरह से थ्रेड किया गया है।
● यह सुनिश्चित करने के लिए गेंद की सतह को सख्त किया जाता है कि कम तापमान पर उस पर खरोंच न पड़े।
