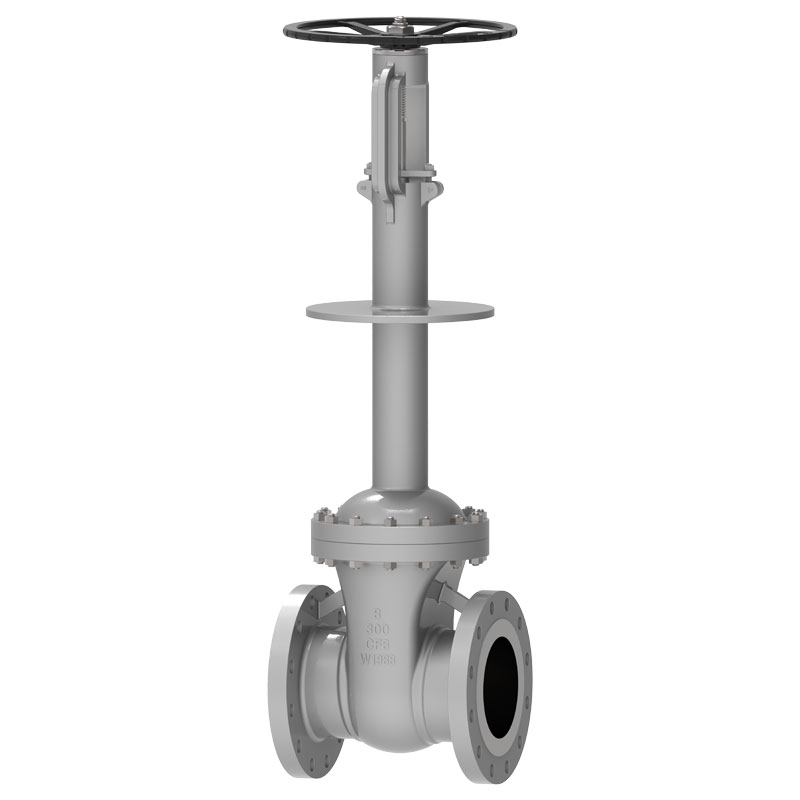

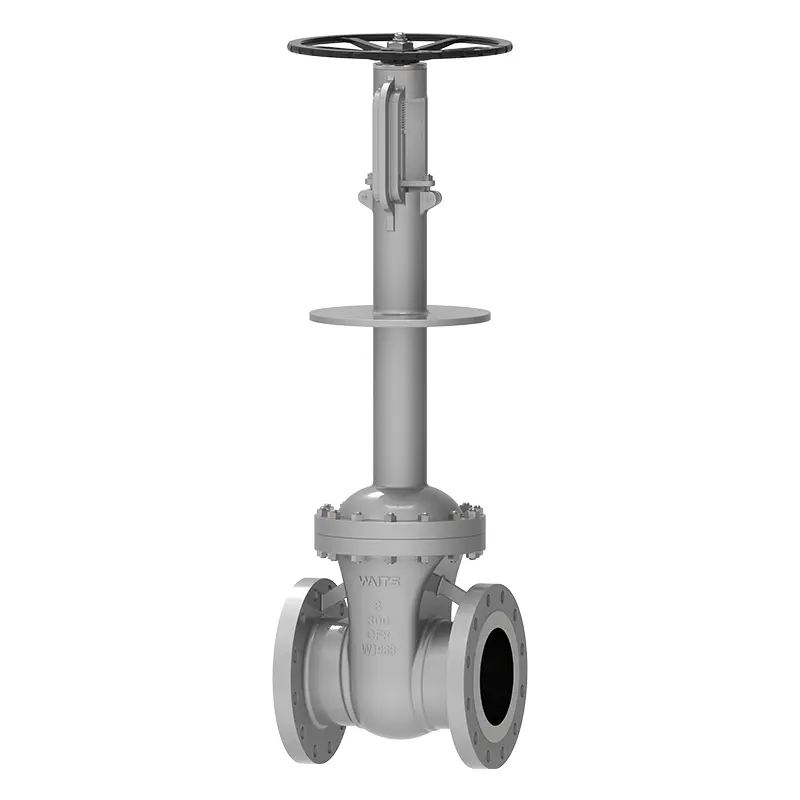

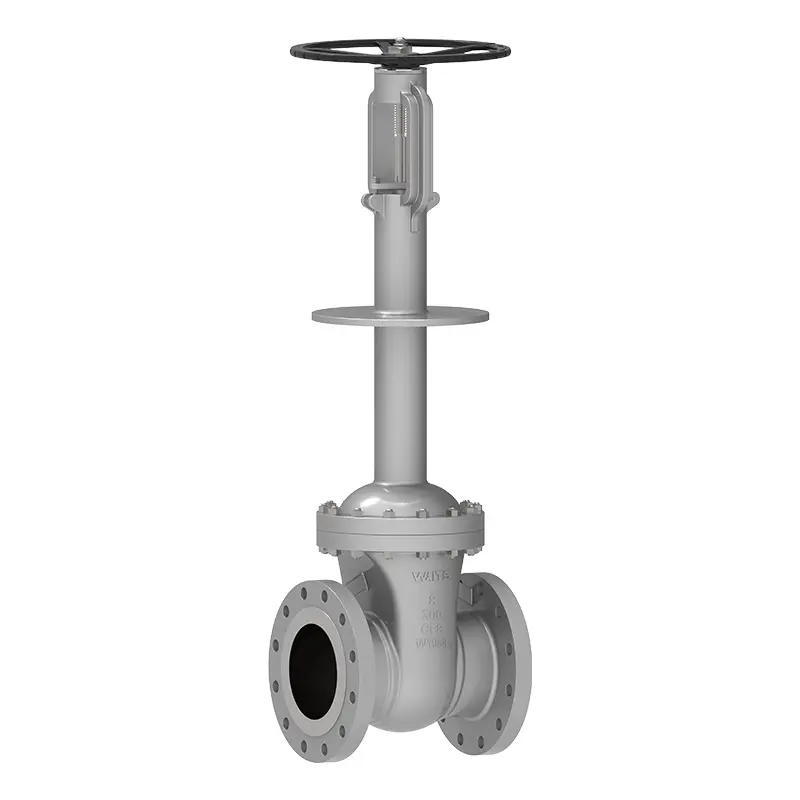

क्रायोजेनिक गेट वाल्व

वेट्स एक बड़ा वाल्व एकीकरण आपूर्तिकर्ता है, क्रायोजेनिक गेट वाल्व हमारे उत्पादों में से एक है। हमारा अपना उत्पादन आधार है, और वैश्विक मुख्यालय वानजाउ, चीन में स्थित है। उत्पादों की उत्पादन सामग्री सावधानीपूर्वक चुनी जाती है और प्रतिस्पर्धी कीमतें प्रदान कर सकती हैं। सऊदी अरब, संयुक्त अरब अमीरात, कुवैत और उत्तरी क्षेत्र में उनका अच्छी तरह से उपयोग किया गया है, और वे जटिल कामकाजी परिस्थितियों का सामना कर सकते हैं।

जांच भेजें

उत्पाद वर्णन

The cryogenic gate valve usually works at a temperature below -40°C and is mainly used in ethylene, liquefied natural gas plants, natural gas LPG, LNG storage tanks, receiving bases and satellite stations, air separation equipment, petrochemical tail gas separation equipment, liquid oxygen, liquid hydrogen, liquid nitrogen, liquid argon, carbon dioxide cryogenic storage tanks and tank trucks, pressure swing adsorption oxygen production equipment, etc.

कार्यान्वयन मानक

डिज़ाइन मानक	एपीआई 600, एपीआई 602, बीएस 6364, एएसएमई बी16.34, एमईएससी एसपीई 77/200, एमएसएस एसपी-134
निकला हुआ किनारा मानक	एएसएमई बी16.10, एएसएमई बी16.25, एएसएमई बी16.5
कनेक्शन के तरीके	आरएफ, आरटीजे, बीडब्ल्यू
परीक्षण एवं स्वीकृति	एपीआई 598/बीएस 6364, एमईएससी एसपीई 77/200, एमएसएस एसपी-134
संरचनात्मक लंबाई	एएसएमई बी16.10,
दबाव और तापमान रेटिंग	एएसएमई बी16.34、
अग्निरोधक परीक्षण	एपीआई607, एपीआई6एफए
कम रिसाव मानक	आईएसओ 15848-1, एपीआई 622
संक्षारण रोधी डिज़ाइन	एनएसीई एमआर 0103, एनएसीई एमआर 0175

आवेदन

आकार	एनपीएस 2″ ~ एनपीएस 24″ डीएन50~ डीएन600
दबाव सीमा	CL150~ CL1500 PN10~ PN250
तापमान की रेंज	；-196°C ~+150
आवेदन रेंज	मुख्य रूप से एथिलीन, तरलीकृत प्राकृतिक गैस उपकरण, प्राकृतिक गैस एलपीजी, एलएनजी भंडारण टैंक, रिसीविंग बेस और सैटेलाइट स्टेशन, वायु पृथक्करण उपकरण, पेट्रोकेमिकल टेल गैस पृथक्करण उपकरण, तरल ऑक्सीजन, तरल हाइड्रोजन, तरल नाइट्रोजन, तरल आर्गन में उपयोग किया जाता है।
ड्राइव मोड	टरबाइन, वायवीय, विद्युत
वाल्व बॉडी/वाल्व कवर	ए182 एफ304/एफ304एल/एफ316/एफ316एल/सीएफ3/सीएफ3एम/एलएफ2/एलसीबी/एलएफ3/एलसीसी
वाल्व प्लेट/वाल्व सीट	F316/F304+HF
वाल्व स्टेम	F6A F304 F316 F51 F53 मोनेल K500
वाल्व स्टेम नट	तांबे की मिश्र धातु
पैकिंग	Flexible graphite, graphite asbestos packing, polytetrafluoroethylene...

प्रदर्शन सुविधाएँ

1. माध्यम के संपर्क में आने वाले सभी क्रायोजेनिक गेट वाल्व भागों को परिष्करण से पहले विनिर्देश की आवश्यकताओं के अनुसार सख्ती से क्रायोजेनिक रूप से उपचारित किया जाता है ताकि यह सुनिश्चित किया जा सके कि भाग तापमान परिवर्तन के कारण होने वाले विस्तार और संकुचन का पूरी तरह से सामना कर सकें, और वाल्व सीट की संरचना तापमान परिवर्तन के कारण स्थायी रूप से विकृत न हो;
2. एक लंबी गर्दन वाली वाल्व कवर संरचना अपनाई जाती है जो स्टफिंग बॉक्स की रक्षा कर सकती है;
3. गेट संरचना तापमान परिवर्तन से प्रभावित नहीं होती है और स्थिरता और सीलिंग बनाए रख सकती है। विशेष रूप से, लोचदार द्वार और खुले द्वार अपनाए जाते हैं;
4. स्टेनलेस स्टील सामग्री को एक-दूसरे को काटने से बचाने के लिए ऊपरी सीलिंग सीट कोबाल्ट-क्रोमियम-टंगस्टन कार्बाइड क्लैडिंग संरचना है;
5. वाल्व सीट और गेट सीलिंग सतह संरचना: कोबाल्ट-क्रोमियम-टंगस्टन कार्बाइड क्लैडिंग;
6. दबाव राहत छेद संरचना मध्य गुहा में असामान्य दबाव वृद्धि को रोक सकती है। दबाव राहत छेद का स्थान वाल्व संरचना पर निर्भर करता है। इसे वाल्व सीट पर या गेट प्लेट पर सेट किया जा सकता है, और वाल्व इनलेट अंत से जोड़ा जा सकता है;
7. सीलिंग प्रदर्शन को प्रभावित करने से वाल्व के उद्घाटन और समापन के दौरान सतह खरोंच को रोकने के लिए वाल्व स्टेम सतह को नाइट्राइड और कठोर किया जाता है;
8. अनुकूलित चयन: पैकिंग को उपयोगकर्ता की आवश्यकताओं के अनुसार कम-रिसाव पैकिंग के रूप में चुना जा सकता है ताकि यह सुनिश्चित किया जा सके कि वाल्व पैकिंग में रिसाव पर्यावरण संरक्षण आवश्यकताओं को पूरा करता है। वेल्डेड आस्तीन उपयोगकर्ता की आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं। उपयोगकर्ता की आवश्यकताओं के अनुसार इन्सुलेशन प्लेट (ड्रिप प्लेट) प्रदान की जा सकती हैं।
