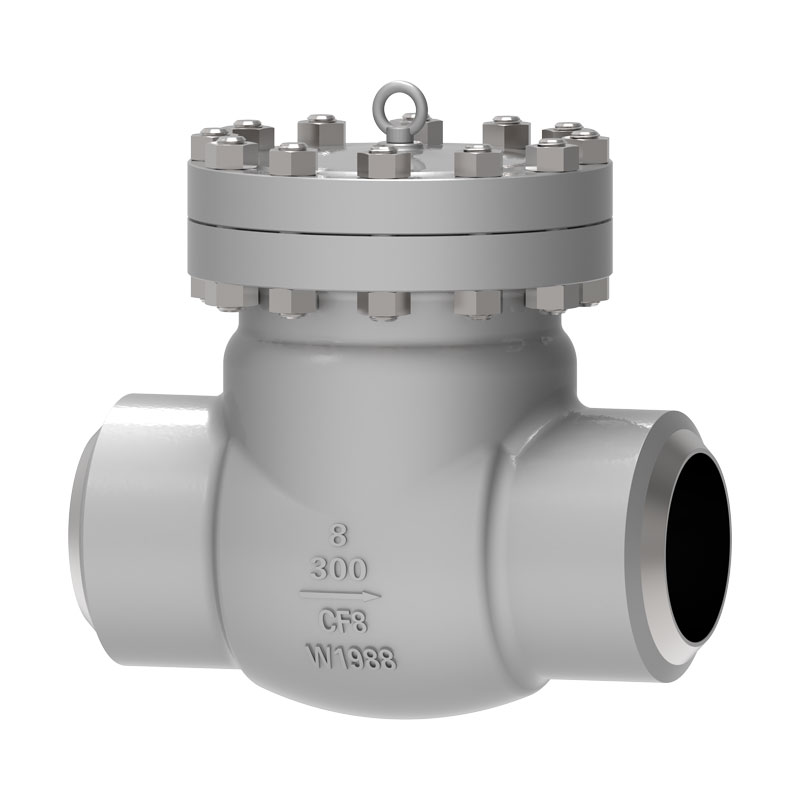

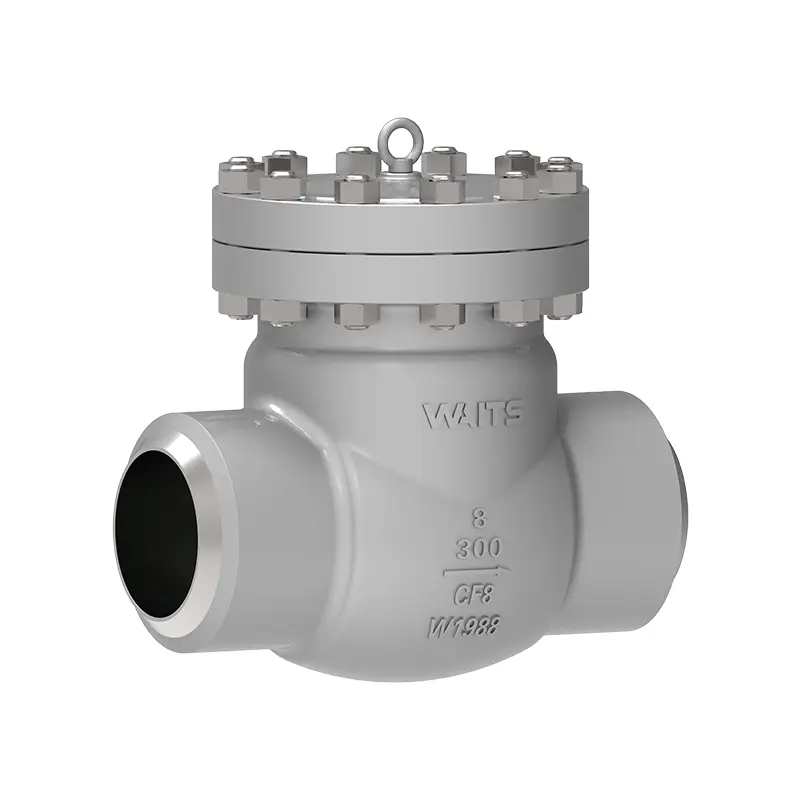

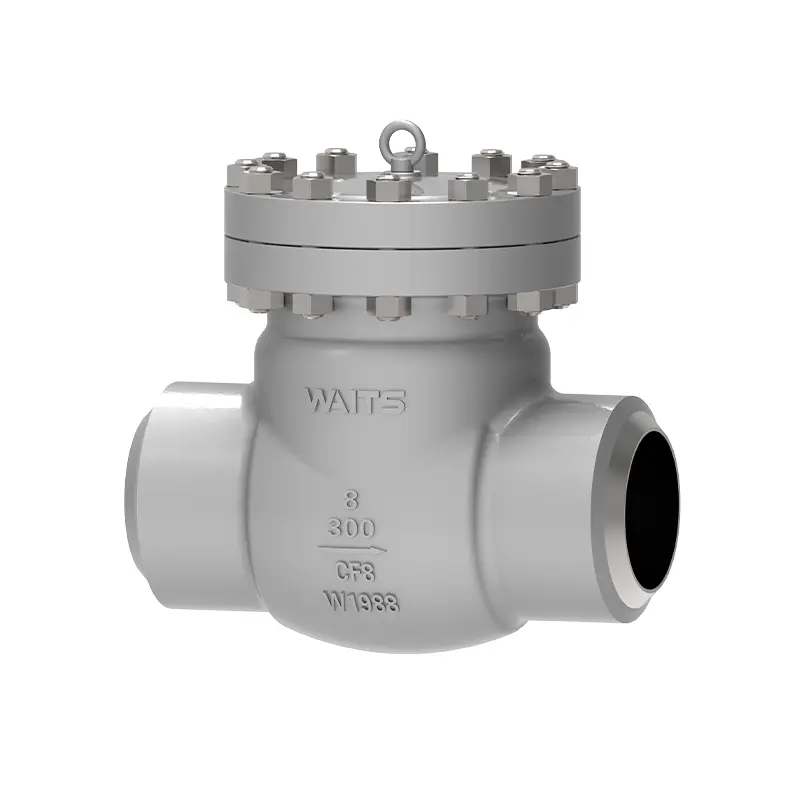

क्रायोजेनिक स्विंग चेक वाल्व

क्रायोजेनिक स्विंग चेक वाल्व वेट्स वाल्व द्वारा निर्मित एक उच्च गुणवत्ता वाला उत्पाद है, और हम आपको प्रतिस्पर्धी मूल्य, उच्च लागत प्रदर्शन प्रदान कर सकते हैं। इस उत्पाद का सऊदी अरब, संयुक्त अरब अमीरात, कुवैत और उत्तरी क्षेत्र में अच्छी तरह से उपयोग किया गया है। हम अधिक ग्राहकों के साथ दीर्घकालिक सहकारी संबंध स्थापित करने और एक जीत-जीत वाला भविष्य बनाने की उम्मीद करते हैं।

जांच भेजें

उत्पाद वर्णन

क्रायोजेनिक स्विंग चेक वाल्व का उपयोग क्रायोजेनिक मीडिया के बैकफ्लो को रोकने के लिए क्रायोजेनिक तरल भंडारण और परिवहन उपकरण की प्रबंधन प्रणाली में किया जाता है। इसमें लचीली स्विचिंग और विश्वसनीय सीलिंग की विशेषताएं हैं।
जब माध्यम निर्दिष्ट दिशा में बहता है, तो माध्यम के बल से वाल्व डिस्क खुल जाती है; जब माध्यम वापस प्रवाहित होता है, तो वाल्व डिस्क के स्व-भार और माध्यम की प्रतिक्रिया बल के कारण, वाल्व डिस्क और वाल्व सीट सीलिंग सतह को कसकर बंद कर दिया जाता है, जिससे माध्यम के बैकफ्लो को रोकने का उद्देश्य प्राप्त होता है।
लागू मीडिया: मीथेन, तरलीकृत प्राकृतिक गैस, हेक्सिन, कार्बन डाइऑक्साइड, तरल अमोनिया, तरल ऑक्सीजन, तरल नाइट्रोजन, तरल हाइड्रोजन और अन्य क्रायोजेनिक मीडिया।

कार्यान्वयन मानक

डिज़ाइन मानक	बीएस1868, एपीआई602, एएसएमई16.34
निकला हुआ किनारा मानक	ASME B16.10, ASME B16.25, ASME B16.5
कनेक्शन के तरीके	आरएफ, आरटीजे, बीडब्ल्यू
परीक्षण एवं स्वीकृति	API598, API6D,
संरचनात्मक लंबाई	एएसएमई बी16.10,
दबाव और तापमान रेटिंग	ASME B16.34、
अग्निरोधक परीक्षण	API607, API6FA
कम रिसाव मानक	आईएसओ 15848-1, एपीआई 622
संक्षारण रोधी डिज़ाइन	एनएसीई एमआर 0103, एनएसीई एमआर 0175

आवेदन

आकार	एनपीएस 2″ ~ एनपीएस 24″ डीएन50~ डीएन600
दबाव सीमा	सीएल150~सीएल500 पीएन10~पीएन250
तापमान की रेंज	；-196°C ~ +150°C
आवेदन रेंज	Mainly used in ethylene, liquefied natural gas equipment, natural gas LPG, LNG storage tanks, receiving bases and satellite stations, air separation equipment, petrochemical tail gas separation equipment, liquid oxygen, liquid hydrogen, liquid nitrogen, liquid argon,
ड्राइव मोड
वाल्व बॉडी/वाल्व कवर	ए182 एफ304/एफ304एल/एफ316/एफ316एल/सीएफ3/सीएफ3एम/एलएफ2/एलसीबी/एलएफ3/एलसीसी
वाल्व प्लेट/वाल्व सीट	F316/F304+HF
वाल्व स्टेम	F6A F304 F316 F51 F53 Monel K500
वाल्व स्टेम नट	तांबे की मिश्र धातु
पैकिंग	Flexible graphite, graphite asbestos packing, polytetrafluoroethylene...

प्रदर्शन सुविधाएँ

1. Small fluid resistance.
2. क्रायोजेनिक स्विंग चेक वाल्व क्षैतिज या लंबवत रूप से स्थापित किया जा सकता है।
3. भागों का कम तापमान तरल नाइट्रोजन पूर्व उपचार।
4. वाल्व कवर बोल्ट वाल्व कवर, वेल्डिंग वाल्व कवर और दबाव स्व-कसने वाले वाल्व कवर को अपनाता है।

Cryogenic Swing Check Valve
