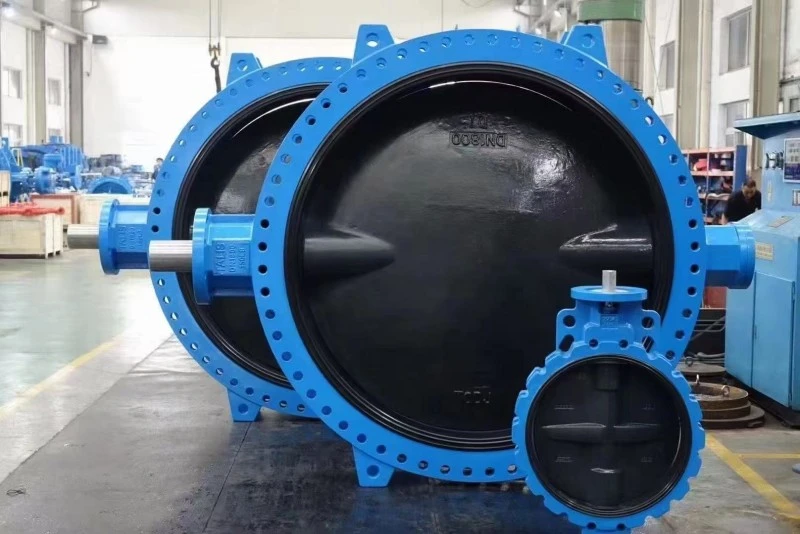

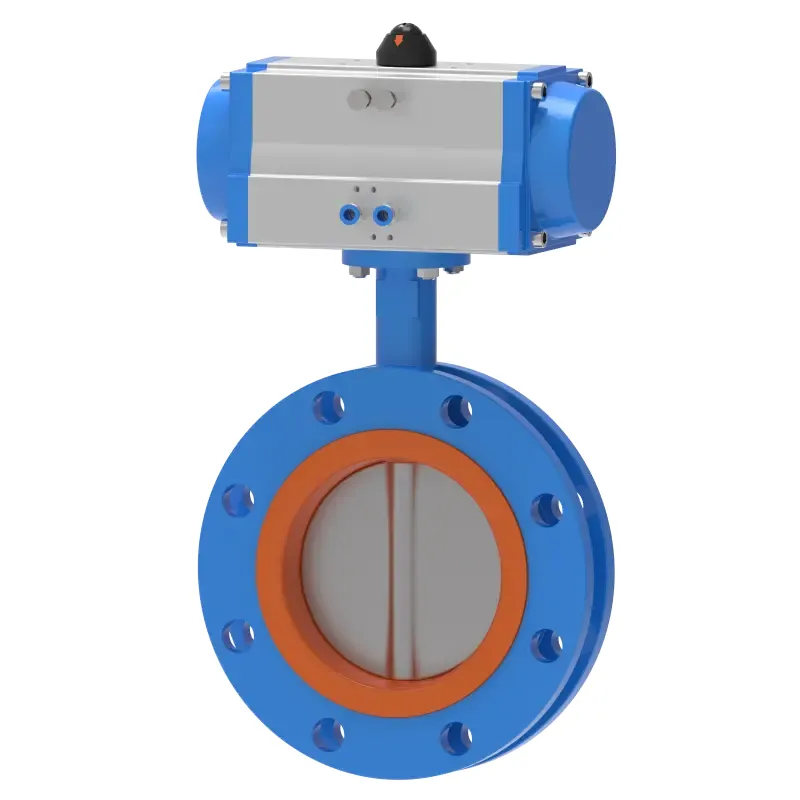

यू-प्रकार निकला हुआ किनारा तितली वाल्व

वेट्स वाल्व यू-टाइप फ्लैंज बटरफ्लाई वाल्व टिकाऊ, आकार में छोटा, हल्का और केवल कुछ भागों से बना है। इसके अलावा, इसे जल्दी से खोला और बंद किया जा सकता है। जब निकला हुआ किनारा तितली वाल्व पूरी तरह से खुली स्थिति में होता है, तो तितली प्लेट की मोटाई वाल्व शरीर के माध्यम से प्रवाहित होने वाले माध्यम के लिए एकमात्र प्रतिरोध होती है, इसलिए वाल्व द्वारा उत्पन्न दबाव ड्रॉप बहुत छोटा होता है, और इसमें बेहतर प्रवाह नियंत्रण विशेषताएं होती हैं। यू-टाइप फ्लैंज बटरफ्लाई वाल्व के सीलिंग प्रकार लोचदार सीलिंग और धातु सीलिंग हैं। लोचदार सीलिंग वाल्व, सीलिंग रिंग को वाल्व बॉडी में एम्बेड किया जा सकता है या तितली प्लेट के चारों ओर स्थापित किया जा सकता है।

विशेषता

1. तितली वाल्व में एक सरल संरचना, छोटी मात्रा, हल्का वजन होता है, और यह केवल कुछ भागों से बना होता है। इसके अलावा, जल्दी से खोलने और बंद करने के लिए बस 90° घुमाएं, जिससे इसे संचालित करना आसान हो जाता है। साथ ही, वाल्व में अच्छी द्रव नियंत्रण विशेषताएं होती हैं।

2. संरचना सरल और कॉम्पैक्ट है, और इसे 90° पर जल्दी से खोला/बंद किया जा सकता है।

3. बेहद कम ऑपरेटिंग टॉर्क, ऊर्जा की बचत।

4. प्रवाह वक्र एक सीधी रेखा की ओर झुकता है, जो उत्कृष्ट विनियमन प्रदर्शन का संकेत देता है।

5. सामग्री चयन की विस्तृत श्रृंखला, विभिन्न मीडिया के लिए उपयुक्त।

तेजी से खोलने और बंद करने के लिए बस 90° घुमाएं, संचालित करने में आसान। वहीं, यू-टाइप फ्लैंज बटरफ्लाई वाल्व में उत्कृष्ट द्रव नियंत्रण विशेषताएं हैं।

धातु सीलबंद वाल्वों का जीवनकाल आमतौर पर लोचदार सीलबंद वाल्वों की तुलना में लंबा होता है, लेकिन पूर्ण सीलिंग हासिल करना मुश्किल होता है।

यू-टाइप फ्लैंज बटरफ्लाई वाल्व और डबल क्लैंप बटरफ्लाई वाल्व के बीच तुलना

1. सामग्री (समानता):

वाल्व बॉडी: ग्रे कास्ट आयरन; नमनीय लोहे; कार्बन स्टील.

वाल्व डिस्क: नमनीय लौह (निकल चढ़ाया हुआ या नायलॉन लेपित); 304/316 स्टेनलेस स्टील; अल्युमीनियम कांस्य.

वाल्व स्टेम: 410/416/304/316 स्टेनलेस स्टील।

वाल्व सीट: ईपीडीएम रबर; नैटराइल रबड़; टेफ्लॉन; फ्लोरोरबर; हेपरेन; क्लोरोप्रीन रबर; धातु वाल्व सीट.

2. दबाव (समानता):

कक्षा 125/150； पीएन10/16/25

3. आवेदन का दायरा:

यू-टाइप फ्लैंज बटरफ्लाई वाल्व क्लैंप या लग बटरफ्लाई वाल्व से अलग है जिसमें यह फ्लैंज कनेक्शन का उपयोग करता है और इसके सिरे की लंबाई कम होती है।

यदि प्रवाह नियंत्रण के लिए तितली वाल्वों का उपयोग करने की आवश्यकता है, तो सबसे महत्वपूर्ण बात वाल्व का सही आकार और प्रकार चुनना है। तितली वाल्वों का संरचनात्मक सिद्धांत बड़े-व्यास वाले वाल्व बनाने के लिए विशेष रूप से उपयुक्त है। बटरफ्लाई वाल्वों का उपयोग न केवल सामान्य उद्योगों जैसे पेट्रोलियम, प्राकृतिक गैस, रसायन और जल उपचार में व्यापक रूप से किया जाता है, बल्कि थर्मल पावर प्लांटों की शीतलन जल प्रणालियों में भी किया जाता है।

यदि प्रवाह नियंत्रण के लिए यू-टाइप फ्लैंज बटरफ्लाई वाल्व का उपयोग करने की आवश्यकता है, तो सबसे महत्वपूर्ण बात वाल्व के आकार और प्रकार का सही ढंग से चयन करना है। तितली वाल्वों का संरचनात्मक सिद्धांत बड़े-व्यास वाले वाल्वों के निर्माण के लिए विशेष रूप से उपयुक्त है। बटरफ्लाई वाल्वों का उपयोग न केवल सामान्य उद्योगों जैसे पेट्रोलियम, प्राकृतिक गैस, रसायन और जल उपचार में व्यापक रूप से किया जाता है, बल्कि थर्मल पावर प्लांटों की शीतलन जल प्रणालियों में भी किया जाता है।
