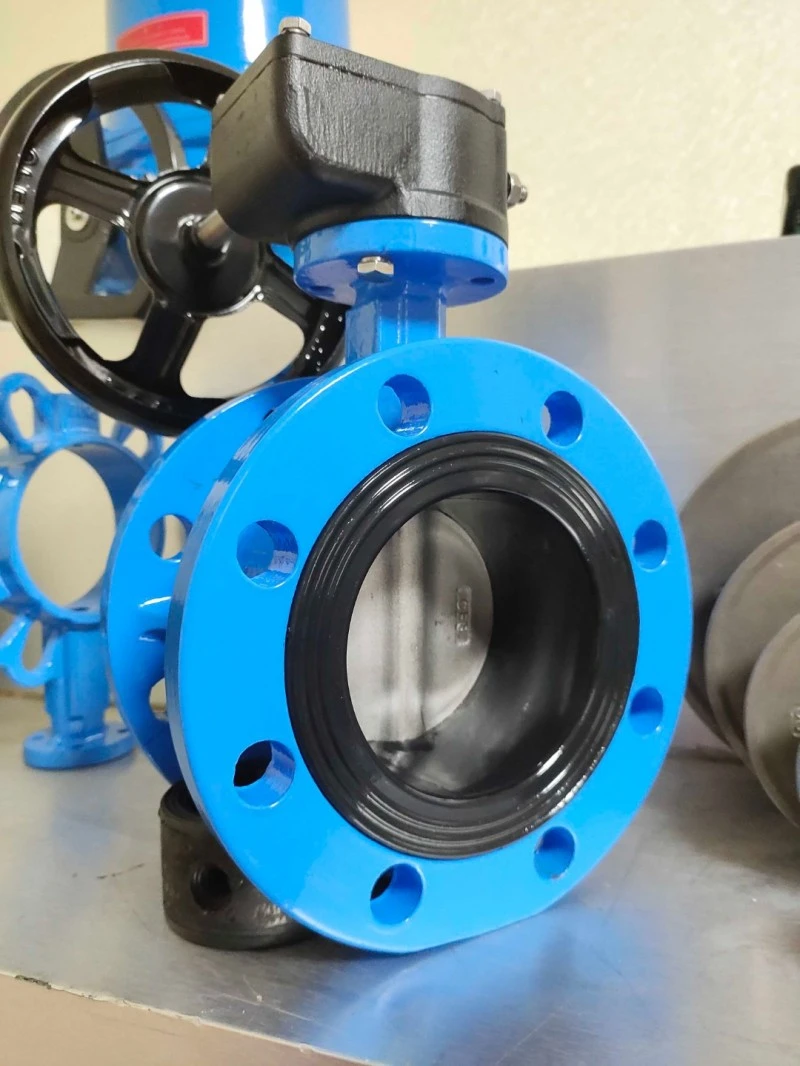

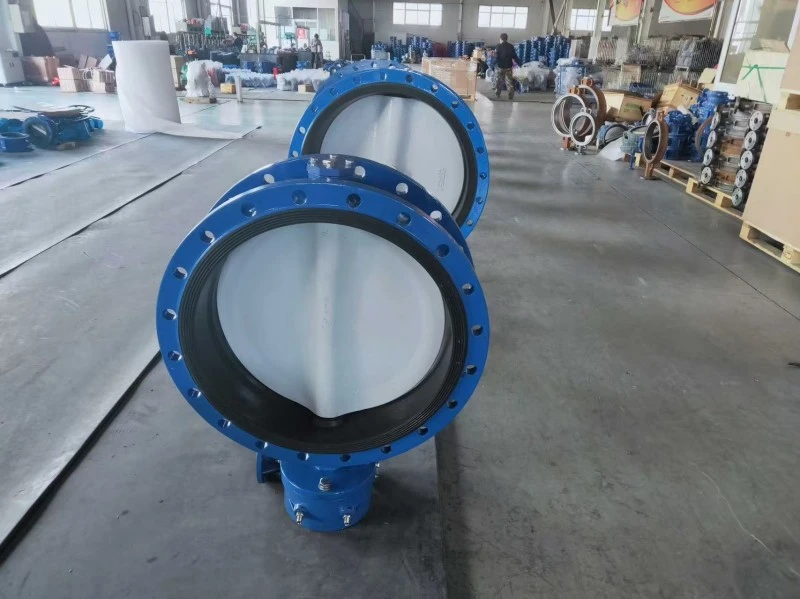

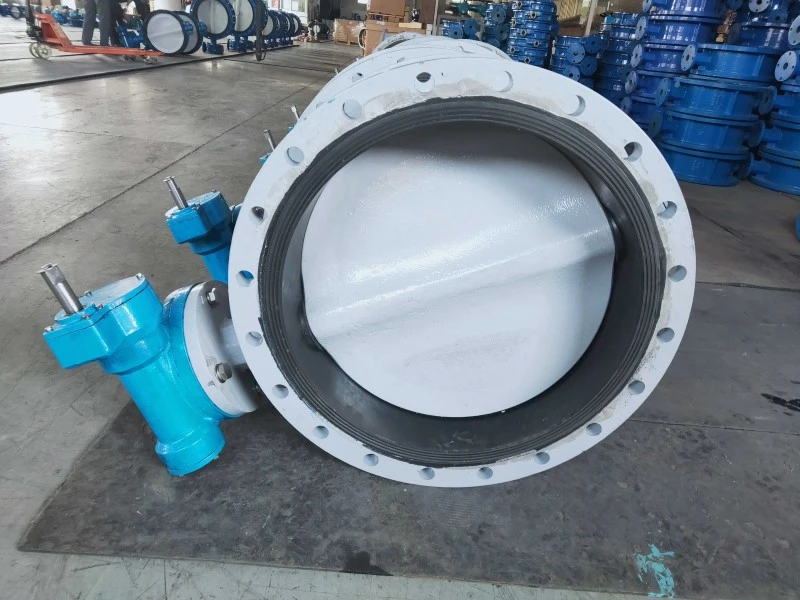

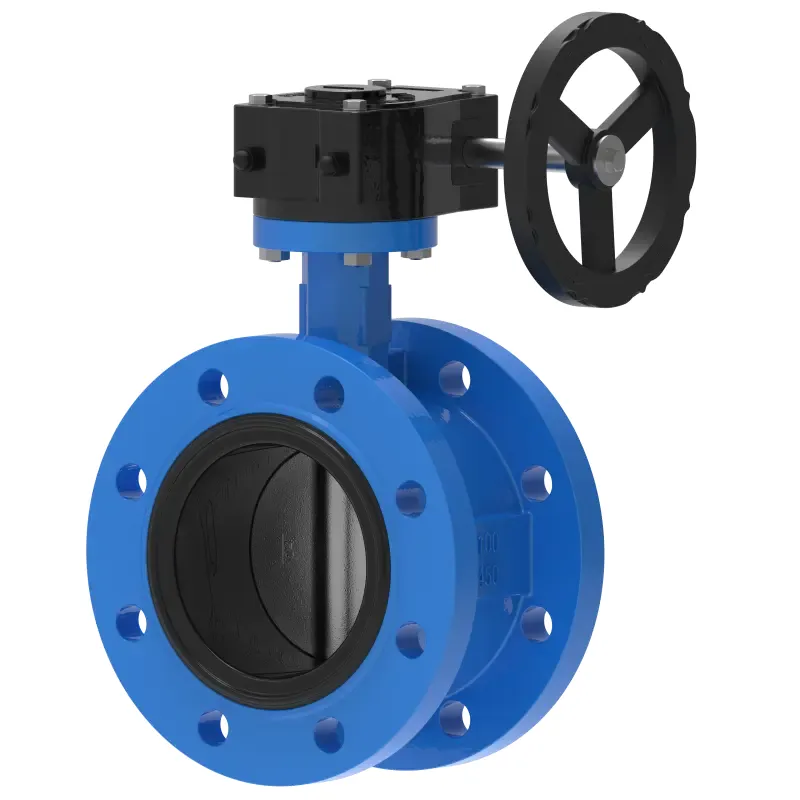

गियर निकला हुआ किनारा तितली वाल्व

वेट्स वाल्व द्वारा निर्मित उच्च गुणवत्ता वाला गियर फ्लैंज बटरफ्लाई वाल्व AS4087 PN16 मानक (मूल रूप से टेबल डी के समान) को पूरा करता है। स्टेनलेस स्टील शाफ्ट और विज़ुअल इंडिकेटर के साथ लॉक करने योग्य लीवर और स्लॉट प्लेट, या IP67 गियरबॉक्स से सुसज्जित। ईपीडीएम वाल्व सीट और डिस्क स्पलाइन शाफ्ट पर स्थित हैं (स्थिर नहीं, संभावित दोष बिंदुओं को समाप्त करते हुए)। इस उत्पाद को अंतर्राष्ट्रीय प्रमाणन प्राप्त हुआ है।

विशेषता

गियर फ्लैंज बटरफ्लाई वाल्व पानी और अपशिष्ट जल उपचार के साथ-साथ सामान्य औद्योगिक अनुप्रयोगों के लिए उपयुक्त है

पतली और कॉम्पैक्ट तितली वाल्व बॉडी, संकीर्ण क्षेत्रों में स्थापित करना आसान है

वाल्व बॉडी को उभरे हुए कानों और मीट्रिक धागों से ढाला गया है

पाइपलाइन के अंत में लग बटरफ्लाई वाल्व स्थापित किया जा सकता है

वाल्व डिस्चार्ज सिरे पर फ्लैंज स्थापित करने की आवश्यकता नहीं है

गियर फ्लैंज बटरफ्लाई वाल्व खोलने के लिए हैंडव्हील को दक्षिणावर्त घुमाएँ

विवरण

ऑपरेटिंग फ्लैंज ISO 5211 मानक का अनुपालन करता है। गियर फ्लैंज बटरफ्लाई वाल्व को मैनुअल, न्यूमेटिक या इलेक्ट्रिक एक्चुएटर्स के साथ संयोजन में उपयोग करने के लिए डिज़ाइन किया गया है।

रबर वाल्व सीट में एंटी पतन, एंटी टेंशन और एंटी स्प्रे फ़ंक्शन होते हैं।

सटीक मशीनीकृत वाल्व डिस्क कम ऑपरेटिंग टॉर्क और 200 पीएसआई तक प्रभावी सीलिंग सुनिश्चित करती है। द्रव गतिशीलता के लिए डिज़ाइन किया गया वाल्व डिस्क उच्च प्रवाह दर प्राप्त कर सकता है।

एकीकृत वाल्व स्टेम डिज़ाइन इसका उपयोग करना आसान बनाता है और वाल्व डिस्क की सटीक स्थिति प्रदान करता है।

वाल्व एपॉक्सी से लेपित है, और हमने इसे गर्दन और गियरबॉक्स (यदि लागू हो) के आसान स्नेहन के लिए "ईंधन नोजल" ​​प्रकार की ग्रीस फिटिंग से सुसज्जित किया है।

गियर फ्लैंज बटरफ्लाई वाल्व गियर ऑपरेटिंग तंत्र के साथ क्लैंप प्रकार तितली वाल्व के फ्लैंज के लिए उपयुक्त है:

एएनएसआई क्लास 150 स्टील स्लाइडिंग फ्लैंज: एडब्ल्यूडब्ल्यूए सी207-13 और एएनएसआई # 150 बोल्ट प्रकार विनिर्देशों का अनुपालन करता है। संरचनात्मक या महत्वपूर्ण अनुप्रयोगों के लिए विशिष्ट स्टील ग्रेड अनुरोध पर प्रदान किए जा सकते हैं।

एएनएसआई क्लास 150 स्टेनलेस स्टील स्लाइड फ्लैंज: एटीएसएम ग्रेड 304एल और 316एल में उपलब्ध है। यह स्लाइड फ्लैंज एएनएसआई # 150 ड्रिलिंग प्रकार विनिर्देश का अनुपालन करता है।

फ़क्शन：

गियर फ्लैंज बटरफ्लाई वाल्व, इसके मूल के रूप में एक संकेंद्रित संरचना के साथ, एयर कंडीशनिंग जल प्रणालियों, जल आपूर्ति और जल निकासी पाइपलाइनों और एचवीएसी परिसंचरण प्रणालियों जैसे द्रव नियंत्रण मार्गों के लिए उपकरण निर्माण परिदृश्यों में व्यापक रूप से उपयोग किया जाता है।

टर्बो ऑपरेशन मैन्युअल रोटेशन के माध्यम से सटीक समायोजन और स्थिरता प्राप्त करता है; गैस स्रोत द्वारा संचालित वायवीय, तीव्र प्रतिक्रिया के साथ; विद्युत प्रकार दूरस्थ और स्वचालित संचालन का समर्थन करने के लिए एक नियंत्रण मोटर का उपयोग करता है।

गियर फ्लैंज बटरफ्लाई वाल्व में एक उचित संरचना और आसान स्थापना है, जो मीडिया के प्रवाह को प्रभावी ढंग से काट या नियंत्रित कर सकता है। यह इमारतों में विभिन्न पाइपलाइनों की सुरक्षित संचालन आवश्यकताओं को पूरा कर सकता है

आकार: गियर ऑपरेटिंग तंत्र के साथ डबल क्लैंप बटरफ्लाई वाल्व

जब तक अन्यथा निर्दिष्ट न हो, सभी आयाम इंच में हैं।
