आप वेट्स द्वारा निर्मित सॉफ्ट सील डुअल प्लेट चेक वाल्व चुनने के लिए निश्चिंत हो सकते हैं। संपूर्ण उत्पादन लाइन वाले वाल्व आपूर्तिकर्ता के रूप में, हमारे उत्पाद अत्यधिक अनुकूलन योग्य हैं। सीलिंग के संदर्भ में, हमारे पास विभिन्न प्रकार के सीलिंग फॉर्म हो सकते हैं जैसे कि एनबीआर, ईपीडीएम, हाइपलॉन, एफकेएम इत्यादि, जिन्हें आपकी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है और एपीआई/डीआईएन/जेआईएस जैसे विभिन्न मानकों को पूरा किया जा सकता है।

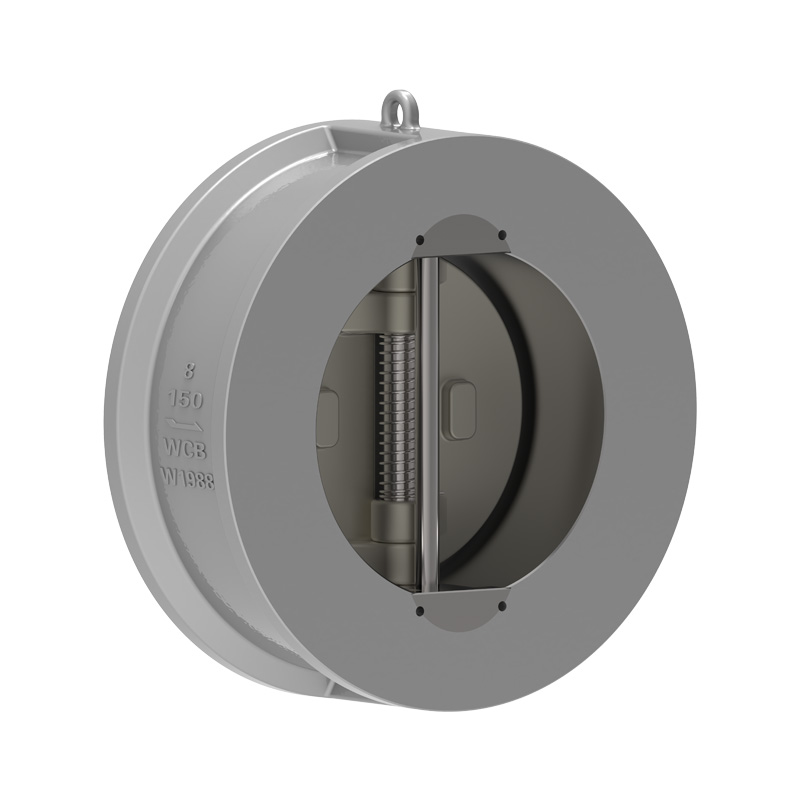

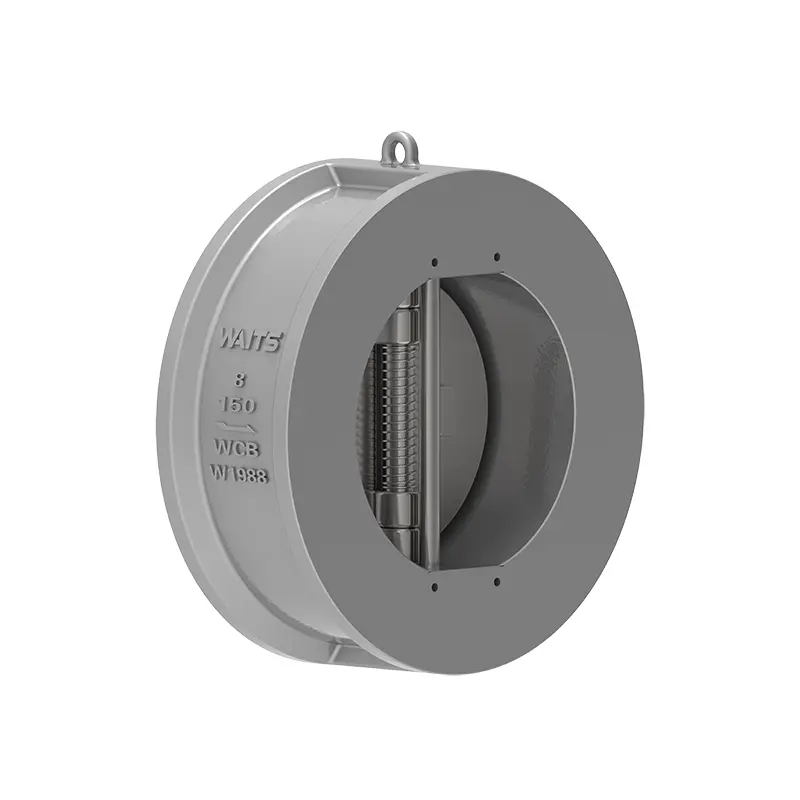

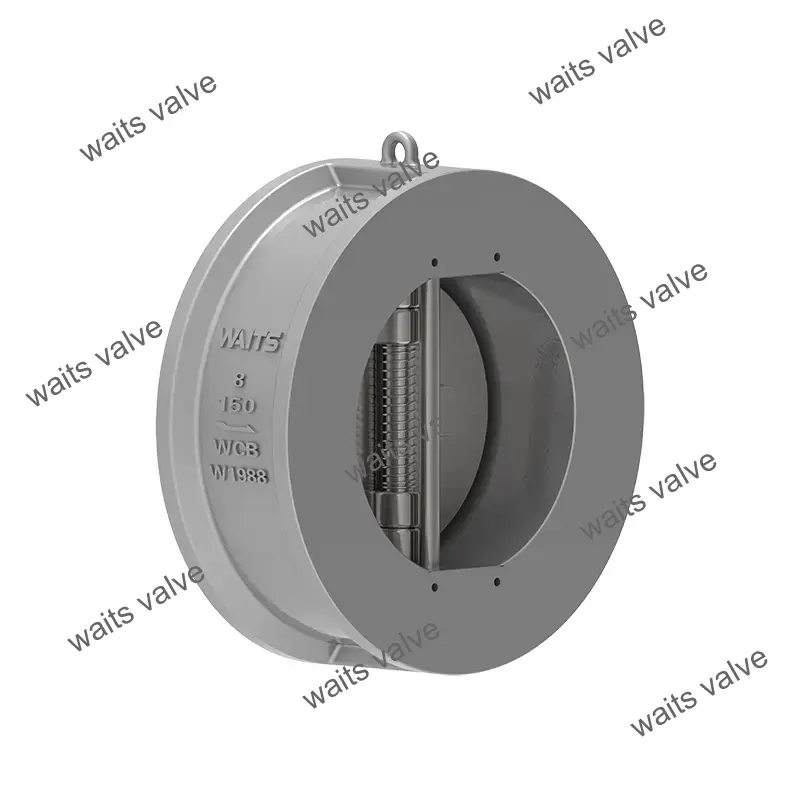

सॉफ्ट सील डुअल प्लेट चेक वाल्व की बटरफ्लाई प्लेट दो अर्धवृत्त होती है, जिसमें एक स्प्रिंग-लोडेड डिस्क एक केंद्रीय ऊर्ध्वाधर पिन पर निलंबित होती है।
जब वाल्व खोला जाता है, तो द्रव का संयुक्त बल डिस्क सीलिंग सतह के केंद्र में होता है, और प्रतिक्रिया के रूप में कार्य करने वाले स्प्रिंग समर्थन बल की क्रिया का बिंदु डिस्क सतह के केंद्र में स्थित होता है, ताकि सबसे पहले डिस्क का रूट खुलता है। यह पुराने पारंपरिक वाल्व में डिस्क खोलने पर होने वाली सीलिंग सतह के घिसाव से बचाता है, और वाल्व सील के स्थायित्व को बढ़ाता है।
जब प्रवाह दर धीमी हो जाती है, तो टोरसन स्प्रिंग प्रतिक्रिया बल की कार्रवाई के तहत, डिस्क धीरे-धीरे वाल्व सीट के पास पहुंचती है और वाल्व के धीमी गति से बंद होने वाले चरण में प्रवेश करती है। जब द्रव वापस बहता है, तो डिस्क पर इसका बल और मरोड़ वसंत प्रतिक्रिया बल एक साथ काम करेंगे, और डिस्क का समापन तदनुसार बढ़ जाएगा, तेजी से समापन चरण में प्रवेश करेगा। इस डिज़ाइन का उद्देश्य वॉटर हैमर घटना को कम करना, वॉटर हैमर के नुकसान को कम करना और सेवा जीवन को बेहतर ढंग से बढ़ाना है। बंद करते समय, स्प्रिंग बल बिंदु डिस्क के शीर्ष को पहले बंद कर देता है, जिससे जड़ को काटने से रोका जा सकता है और वाल्व सीलिंग सतह के स्थायित्व में सुधार हो सकता है।
कार्यान्वयन मानक
डिज़ाइन मानक | एपीआई594,एपीआई6डी,एएसएमई बी16.34 |
निकला हुआ किनारा मानक | एएसएमई बी16.5, डीआईएन2543~2548, एपीआई 605, एएसएमई बी16.47, एमएसएस एसपी-44, आईएसओ7005-1। |
कनेक्शन के तरीके | वेफर प्रकार, निकला हुआ किनारा प्रकार, लग प्रकार, |
परीक्षण एवं स्वीकृति | एपीआई598, एपीआई 6डी, |
संरचनात्मक लंबाई | एपीआई594, एपीआई6डी, डीआईएन3202 |
दबाव और तापमान का स्तर | एएसएमई बी16.34 |
आवेदन
आकार | एनपीएस 2”~ एनपीएस 60″ डीएन50 ~ डीएन1500 |
दबाव सीमा | सीएल125 ~सीएल150 पीएन10~ पीएन16 |
तापमान की रेंज | ;-20-150 |
आवेदन रेंज | यह विभिन्न मीडिया जैसे पानी, भाप तेल, नाइट्रिक एसिड, एसिटिक एसिड, मजबूत ऑक्सीकरण मीडिया आदि के लिए उपयुक्त है। |
वाल्व बॉडी | DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,,, |
वाल्व प्लेट | कास्टिंग: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, |
वाल्व सीट | एनबीआर, ईपीडीएम, एफकेएम... |
वाल्व स्टेम | A182 F6a,17-4PH,F304 F316, F51, ... |
प्रदर्शन सुविधाएँ
1. सॉफ्ट सील डुअल प्लेट चेक वाल्व के घटकों में वाल्व बॉडी, वाल्व डिस्क, वाल्व शाफ्ट, स्प्रिंग और अन्य भाग शामिल हैं, जो क्लैंपिंग प्रकार से जुड़े हुए हैं और एक कॉम्पैक्ट संरचना रखते हैं।
2. वाल्व की तितली प्लेट दो अर्धवृत्तों से बनी होती है और एक स्प्रिंग द्वारा वापस लौटने के लिए मजबूर होती है। सीलिंग सतह को शरीर पर पहनने के लिए प्रतिरोधी सामग्री की सतह से बनाया जा सकता है या रबर के साथ पंक्तिबद्ध किया जा सकता है। इसमें उपयोग की एक विस्तृत श्रृंखला और विश्वसनीय सीलिंग है।
3. वाल्व डिस्क में एक छोटा समापन स्ट्रोक होता है और यह स्प्रिंग-लोडेड होता है, संवेदनशील क्रिया और तेज समापन गति के साथ, जो पानी के हथौड़ा को काफी कम करता है।
4. क्योंकि सॉफ्ट सील डुअल प्लेट चेक वाल्व में एक कॉम्पैक्ट संरचना, छोटे आकार, हल्के वजन और आसान स्थापना होती है, यह उन स्थितियों में उपयोग के लिए उपयुक्त है जहां स्थापना स्थान सीमित है। इसका उपयोग क्षैतिज या ऊर्ध्वाधर पाइपों में किया जा सकता है।
5. पानी, भाप तेल, नाइट्रिक एसिड, एसिटिक एसिड, मजबूत ऑक्सीकरण मीडिया और अन्य मीडिया पर लागू।
