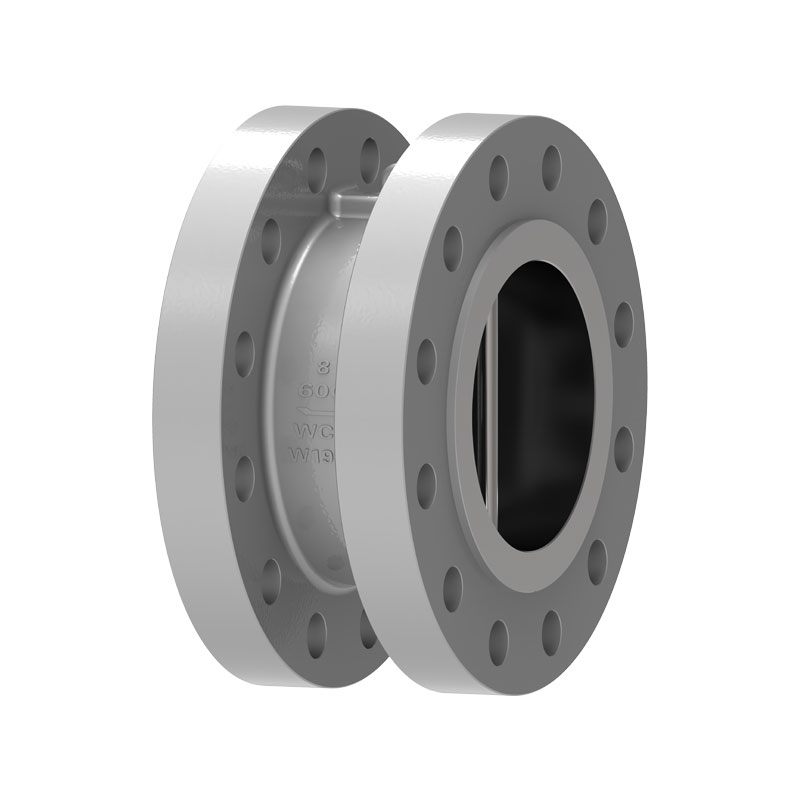

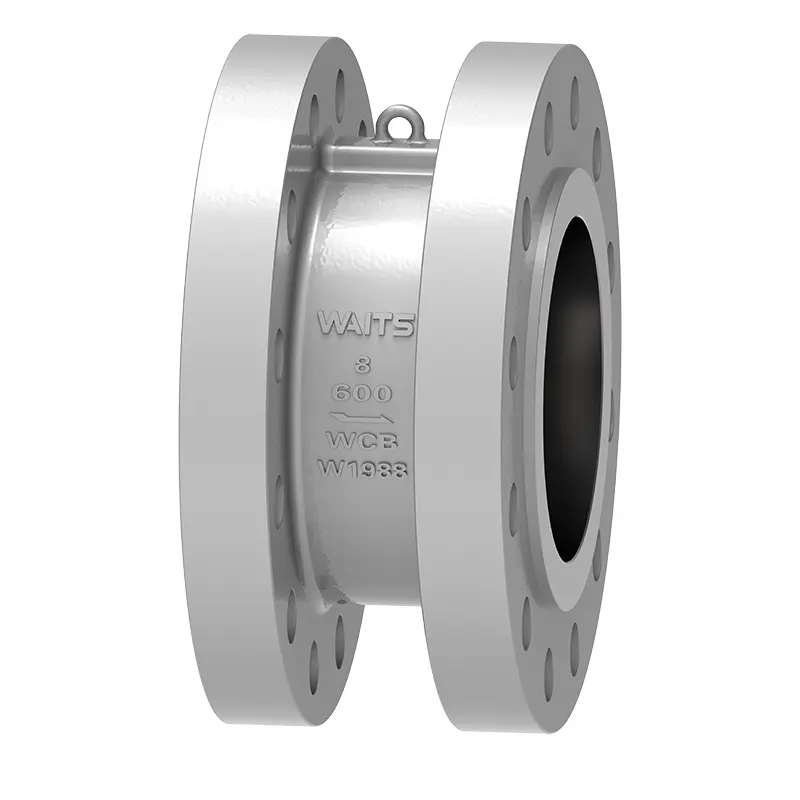

दोहरी प्लेट चेक वाल्व
  • दोहरी प्लेट चेक वाल्वदोहरी प्लेट चेक वाल्व

दोहरी प्लेट चेक वाल्व

एक पेशेवर वाल्व निर्माता के रूप में, वेट्स विभिन्न ग्राहकों की जरूरतों को बेहतर ढंग से पूरा करने के लिए अनुकूलित दोहरी प्लेट चेक वाल्व के उत्पादन का समर्थन कर सकता है। सीलिंग के संदर्भ में, यह चेक वाल्व रबर, पीटीएफई और बॉडी जैसे विभिन्न रूपों में हो सकता है। अनुकूलन ग्राहकों की आवश्यकताओं के अनुसार एपीआई/डीआईएन/जेआईएस जैसे विभिन्न मानकों को पूरा कर सकता है।

जांच भेजें

उत्पाद वर्णन

दोहरी प्लेट चेक वाल्व की तितली प्लेट दो अर्धवृत्त होती है, और स्प्रिंग-लोडेड वाल्व डिस्क केंद्रीय ऊर्ध्वाधर पिन पर निलंबित होती है। जब वाल्व खोला जाता है, तो द्रव का संयुक्त बल वाल्व डिस्क सीलिंग सतह के केंद्र में होता है, और स्प्रिंग समर्थन बल की कार्रवाई का बिंदु वाल्व डिस्क सतह के केंद्र में होता है, ताकि वाल्व की जड़ डिस्क पहले खुलती है, जिससे पुराने पारंपरिक वाल्व के वाल्व डिस्क को खोलने पर होने वाली सीलिंग सतह के घिसाव से बचा जा सकता है, और प्रभावी ढंग से स्थायित्व में सुधार होता है।
जब प्रवाह दर धीमी हो जाती है, तो टोरसन स्प्रिंग प्रतिक्रिया बल की कार्रवाई के तहत, वाल्व डिस्क धीरे-धीरे वाल्व सीट तक पहुंचती है, और दोहरी प्लेट चेक वाल्व धीमी समापन चरण में प्रवेश करती है। जब द्रव वापस बहता है, तो वाल्व डिस्क बल और मरोड़ वसंत प्रतिक्रिया बल की संयुक्त क्रिया वाल्व डिस्क के समापन को तदनुसार बढ़ा देती है, जिससे तेजी से समापन चरण में प्रवेश होता है। यह प्रभावी रूप से वॉटर हैमर के प्रभाव को कम करता है और वॉटर हैमर से होने वाले नुकसान को कम करता है। बंद करते समय, स्प्रिंग बल बिंदु की क्रिया के कारण वाल्व डिस्क का शीर्ष पहले बंद हो जाता है, जिससे वाल्व डिस्क रूट को काटने से रोका जा सकता है।


कार्यान्वयन मानक

डिज़ाइन मानक एपीआई594, एपीआई6डी, एएसएमई बी16.34
निकला हुआ किनारा मानक एएसएमई बी16.5, डीआईएन2543~2548, एपीआई 605, एएसएमई बी16.47, एमएसएस एसपी-44, आईएसओ7005-1।
कनेक्शन के तरीके वेफर प्रकार, निकला हुआ किनारा प्रकार, लग प्रकार,
परीक्षण एवं स्वीकृति एपीआई598, एपीआई 6डी,
संरचनात्मक लंबाई एपीआई594, एपीआई6डी, डीआईएन3202
दबाव और तापमान का स्तर एएसएमई बी16.34, डीआईएन2401
संक्षारण रोधी डिज़ाइन एनएसीई एमआर 0103, एनएसीई एमआर 0175.आईएसओ15156


आवेदन

आकार एनपीएस 2”~ एनपीएस 60″ डीएन50 ~ डीएन1500
दबाव सीमा सीएल150 ~सीएल2500 पीएन10~ पीएन420
तापमान की रेंज ;-196°C ~ +600°C
आवेदन रेंज यह विभिन्न मीडिया जैसे पानी, भाप तेल, नाइट्रिक एसिड, एसिटिक एसिड, मजबूत ऑक्सीकरण मीडिया आदि के लिए उपयुक्त है।
वाल्व बॉडी फोर्जिंग: A105, A182 F304, F304L, F316, F316L,F51, F53, B148,A350 LF2, LF3, LF5, मोनेल,
कास्टिंग: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
वाल्व प्लेट फोर्जिंग: A105, A182 F304, F304L, F316, F316L,F51, F53, B148,A350 LF2, LF3, LF5, मोनेल,
कास्टिंग: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
वाल्व सीट बॉडी सामग्री, 13सीआर, स्टेनलेस स्टील 304/316, मोनेल, सीमेंटेड कार्बाइड, मिश्र धातु 20, तांबा मिश्र धातु, आदि।
वाल्व स्टेम A182 F6a,17-4PH,F304 F316, F51, ...


प्रदर्शन सुविधाएँ

1. दोहरी प्लेट चेक वाल्व वाल्व बॉडी, वाल्व डिस्क, वाल्व शाफ्ट और स्प्रिंग इत्यादि से बना है। यह क्लैंप-प्रकार कनेक्शन और कॉम्पैक्ट संरचना को अपनाता है।
2. बटरफ्लाई प्लेट दो अर्धवृत्त होती है, और स्प्रिंग का उपयोग जबरन रीसेट के लिए किया जाता है। सीलिंग सतह को पहनने के लिए प्रतिरोधी सामग्री से वेल्ड किया जा सकता है या रबर के साथ पंक्तिबद्ध किया जा सकता है। इसमें उपयोग की विस्तृत श्रृंखला और विश्वसनीय सीलिंग है।
3. वाल्व डिस्क का क्लोजिंग स्ट्रोक छोटा है, और यह स्प्रिंग-लोडेड है, तेज क्लोजिंग गति के साथ, जो वॉटर हैमर घटना को कम कर सकता है।
4. यह सीमित स्थापना स्थान वाले अवसरों के लिए उपयुक्त है, और इसका उपयोग क्षैतिज या ऊर्ध्वाधर पाइपलाइनों के लिए किया जा सकता है।
5. इसे विभिन्न मीडिया जैसे पानी, भाप तेल, नाइट्रिक एसिड, एसिटिक एसिड, मजबूत ऑक्सीकरण माध्यम आदि पर लागू किया जा सकता है।

Dual Plate Check Valve
