लीवर सिग्नल सक्रिय वेफर बटरफ्लाई वाल्व टच सक्रिय

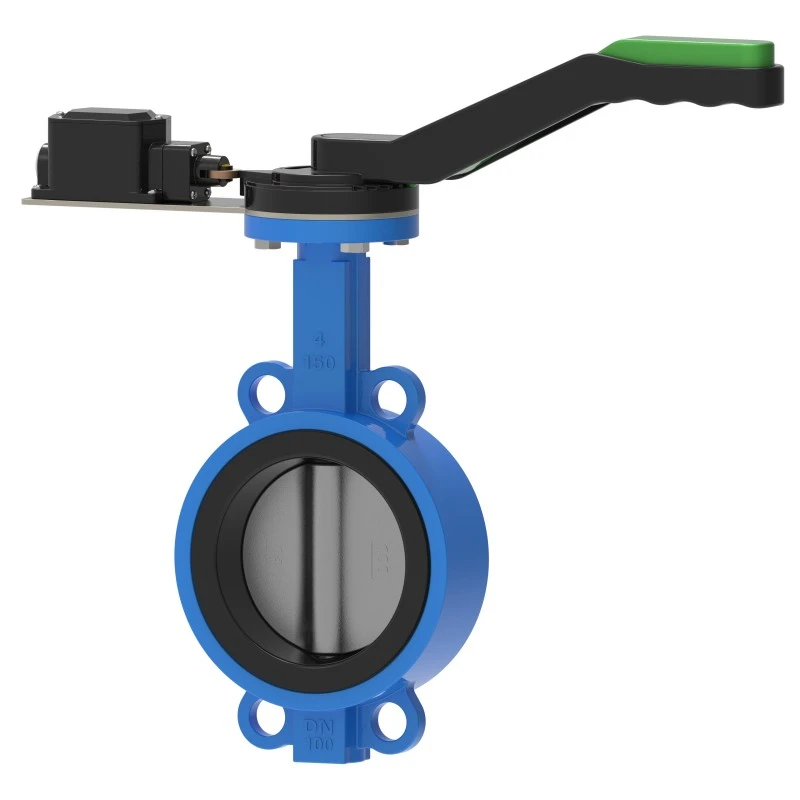

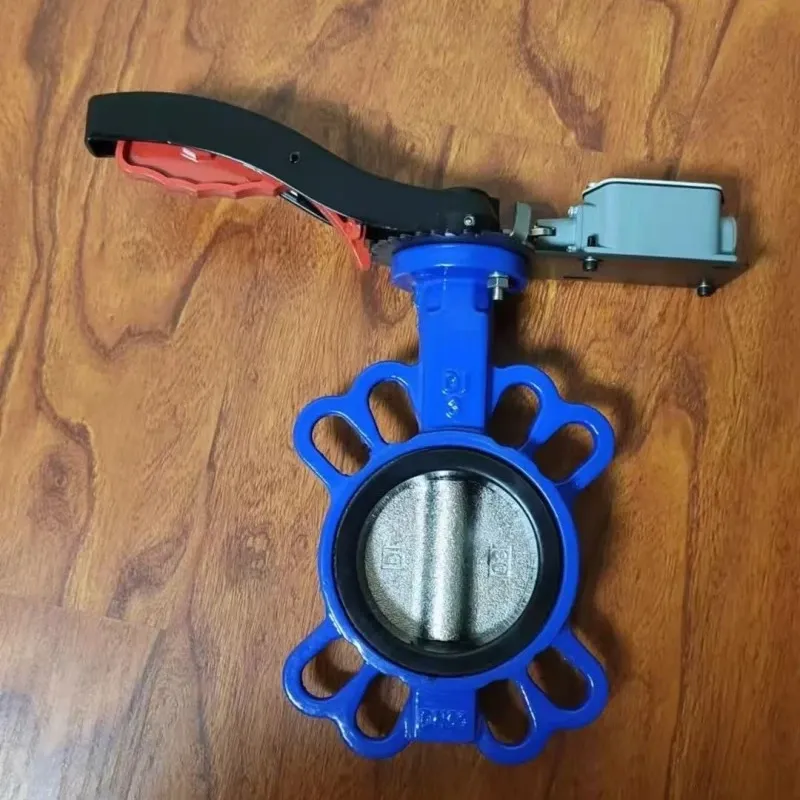

वेट्स वाल्व का लीवर सिंगल-एक्टीवेटेड वेफर बटरफ्लाई वाल्व (टच-एक्टिवेटेड) एक कॉम्पैक्ट डिजाइन, उत्कृष्ट प्रवाह नियंत्रण प्रदर्शन और एक लागत प्रभावी कीमत प्रदान करता है, जो इसे औद्योगिक पाइपिंग सिस्टम में एक महत्वपूर्ण विनियमन उपकरण बनाता है। बटरफ्लाई वाल्वों की यह श्रृंखला मैन्युअल रूप से संचालित, क्लचलेस डिज़ाइन का उपयोग करती है, जिसके लिए लीवर, क्लच या ब्रेक की आवश्यकता नहीं होती है, और इसे मुख्य वोल्टेज से मैन्युअल रूप से संचालित किया जा सकता है।

विशेषताएं और लाभ:

आकारों की विस्तृत श्रृंखला

गैर-प्रतिवर्ती कृमि गियर ड्राइव

सहज यांत्रिक स्थिति संकेतक वाल्व स्थिति को सटीक रूप से इंगित करता है।

मानक मॉडल एक संघनन-विरोधी हीटर और दो सहायक सीमा स्विच से सुसज्जित हैं। सुरक्षा रेटिंग: IP67

लीवर सिंगल-एक्टीवेटेड वेफर बटरफ्लाई वाल्व (टच-एक्टिवेटेड) दो पाइप फ्लैंज के बीच बोल्ट किया गया एक वाल्व है। इसकी डिस्क अपनी धुरी के चारों ओर 0° से 90° तक घूमती है, जिससे खुले और बंद नियंत्रण को सक्षम किया जा सकता है। इसमें एक कॉम्पैक्ट संरचना, हल्के वजन (समान आकार के गेट वाल्व का केवल 30% से 50%) और त्वरित संचालन की सुविधा है। इसकी मुख्य डिज़ाइन विशेषताओं में शामिल हैं:

शारीरिक सामग्री: ग्रे कास्ट आयरन (HT200/HT250), डक्टाइल आयरन (QT450-10), या स्टेनलेस स्टील। DN50 से DN600 तक व्यास वाले पाइपों के लिए उपयुक्त।

कनेक्शन: इसमें एक अंतर्निहित फ्लैंज का अभाव है और इसे लंबे बोल्ट का उपयोग करके पाइप फ्लैंज के बीच क्लैंप किया जाता है, जिससे इंस्टॉलेशन स्थान की बचत होती है और फ्लैंज संरेखण सुनिश्चित होता है।

सील प्रकार:

सॉफ्ट सील: लीवर सिंगल-एक्टिवेटेड वेफर बटरफ्लाई वाल्व (टच-एक्टिवेटेड) का डिस्क किनारा रबर या पीटीएफई सील से लेपित होता है। कमरे के तापमान पर रिसाव कक्षा VI (≤0.1% x DN) के अनुरूप है और -20°C से 150°C तक के तापमान के लिए उपयुक्त है।

प्रदर्शन सुविधाएँ

जब पूरी तरह से खुला होता है, तो डिस्क की मोटाई एकमात्र प्रवाह प्रतिरोध का प्रतिनिधित्व करती है, जो समान विनिर्देश के गेट वाल्व के दबाव ड्रॉप को 1/3 तक कम करती है, और उत्कृष्ट प्रवाह विनियमन रैखिकता प्रदान करती है।

लीवर सिंगल-एक्टिवेटेड वेफर बटरफ्लाई वाल्व (टच-एक्टिवेटेड) शून्य-घर्षण खोलने और बंद करने के लिए ट्रिपल-एक्सेंट्रिक संरचना (जैसे HH44X) का उपयोग करता है, जिससे इसकी सेवा जीवन पारंपरिक बटरफ्लाई वाल्वों की तुलना में 3-5 गुना बढ़ जाती है।

अनुप्रयोग

लीवर सिंगल-एक्टिवेटेड वेफर बटरफ्लाई वाल्व (टच-एक्टिवेटेड) का उपयोग पेट्रोकेमिकल उद्योग में किया जा सकता है, जैसे रिफाइनरी तेल और गैस पाइपलाइन (कक्षा 150-600) और एसिड और क्षार भंडारण टैंक इनलेट और आउटलेट।

बॉयलर फीडवाटर विनियमन, कूलिंग टावर सर्कुलेटिंग वॉटर कंट्रोल (डीएन200 और उससे ऊपर के लिए हार्ड सील को प्राथमिकता दी जाती है)।

ऊंची इमारतों में फायर पंप आउटलेट बैकफ़्लो रोकथाम, केंद्रीय एयर कंडीशनिंग जल प्रणाली।
