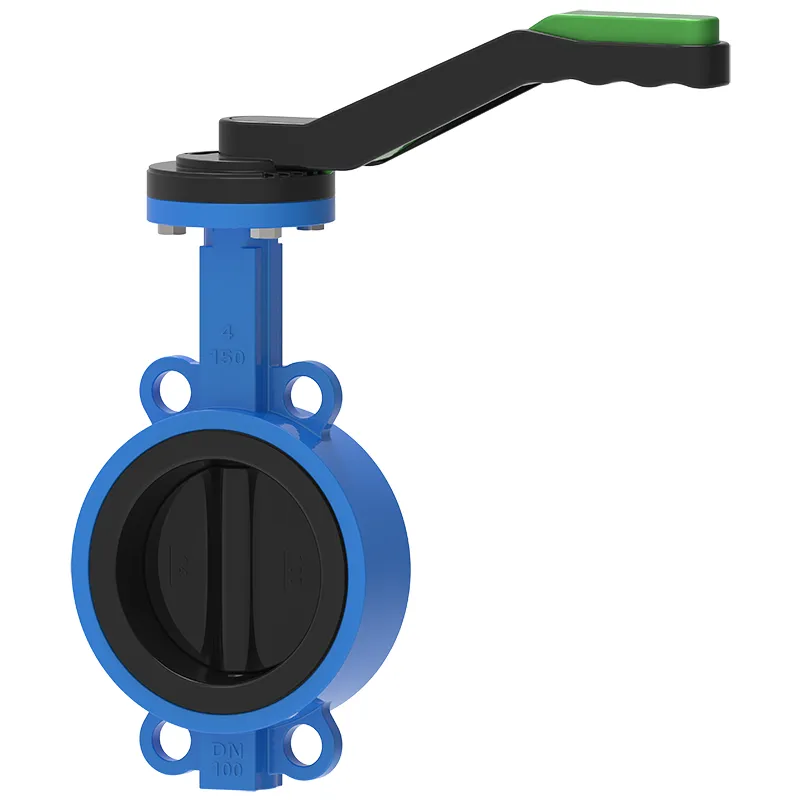

लीवर वेफर कंसेंट्रिक बटरफ्लाई वाल्व रबर लाइनेड डिस्क

वेट्स वाल्व का लीवर वेफर बटरफ्लाई वाल्व एक कम लागत वाला प्रवाह नियंत्रण उपकरण है जो मध्यम और निम्न दबाव प्रणालियों में कट-ऑफ और थ्रॉटलिंग फ़ंक्शन की आपूर्ति कर सकता है। यह एक कॉम्पैक्ट वेफर प्रकार वाल्व बॉडी की अनुमति देता है, जो फ्लैंज के बीच स्थापना के लिए सुविधाजनक है और एक मैनुअल लीवर या गियर ऑपरेटिंग तंत्र से सुसज्जित है। यह एक लोचदार रबर अस्तर (आमतौर पर एथिलीन प्रोपलीन डायन मोनोमर (ईपीडीएम), नाइट्राइल रबर (एनबीआर) या अन्य इलास्टोमर्स) से भी ढका होता है, जो वाल्व बॉडी को वायुरोधी बना सकता है और इसे संक्षारक मीडिया क्षरण से बचा सकता है। न्यूनतम दबाव ड्रॉप और टॉर्क के साथ द्रव प्रवाह को नियंत्रित करने के लिए वाल्व डिस्क 90 डिग्री घूमती है।

जांच भेजें

उत्पाद वर्णन

वेट्स वाल्व पाइप पर निकला हुआ किनारा लगाने के लिए टिकाऊ लीवर वेफर बटरफ्लाई वाल्व प्रदान करते हैं; संकेंद्रित वाल्व डिस्क डिज़ाइन; बदलने योग्य अस्तर के साथ. इस क्षेत्र में हमारे पेशेवर कौशल के साथ, इन वाल्वों को कूलिंग टावरों, अपशिष्ट जल अनुप्रयोगों, जल उपचार, डीएएमएस, गैस मुख्य पाइपलाइनों और सेवा लाइनों, बूस्टर स्टेशनों, बिजली संयंत्रों और गैस पाइपलाइन उद्योगों पर लागू किया जा सकता है। हमारे पास विदेशी व्यापार निर्यात में एक दशक से अधिक का अनुभव है, इसलिए हम निश्चित रूप से इन उत्पादों को निर्धारित समय के भीतर अपने ग्राहकों तक पहुंचाएंगे।

लीवर वेफर बटरफ्लाई वाल्व की रबर लाइनिंग टिकाऊ और उपयोग में आसान है, जो आंतरिक टूट-फूट को कम कर सकती है और सेवा जीवन को बढ़ा सकती है, जिससे यह बार-बार ऑन-ऑफ ऑपरेशन के लिए एक विश्वसनीय विकल्प बन जाता है। सुव्यवस्थित संरचना रखरखाव को सरल बनाती है, और हल्का डिज़ाइन सीमित स्थान वाले इंस्टॉलेशन के लिए अत्यधिक उपयुक्त है।

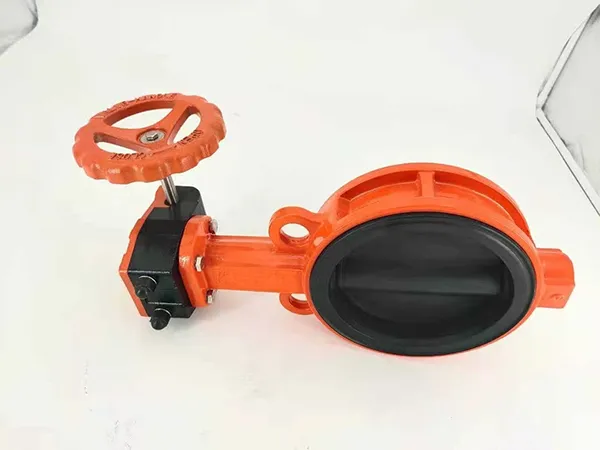

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc

विशेषता

लीवर वेफर बटरफ्लाई वाल्व जो आकार में बेलनाकार है, छोटी अक्षीय लंबाई और एक आंतरिक तितली प्लेट के साथ।

तितली प्लेट वाल्व स्टेम द्वारा संचालित होती है। 90° घूमने से उद्घाटन और समापन पूरा हो सकता है। तितली प्लेट के विक्षेपण कोण को बदलने से माध्यम के प्रवाह को नियंत्रित किया जा सकता है।

इस तितली वाल्व की विशेषता सरल संरचना, छोटा आकार और हल्का वजन है। इसमें उत्कृष्ट प्रवाह नियंत्रण प्रदर्शन और सीलिंग प्रदर्शन है, और इसका व्यापक रूप से विभिन्न औद्योगिक पाइपलाइन प्रणालियों में उपयोग किया जाता है।

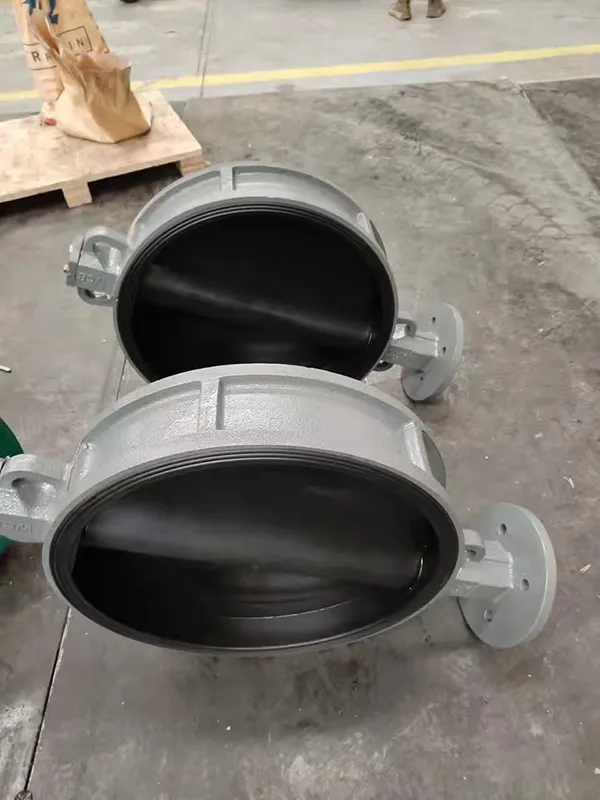

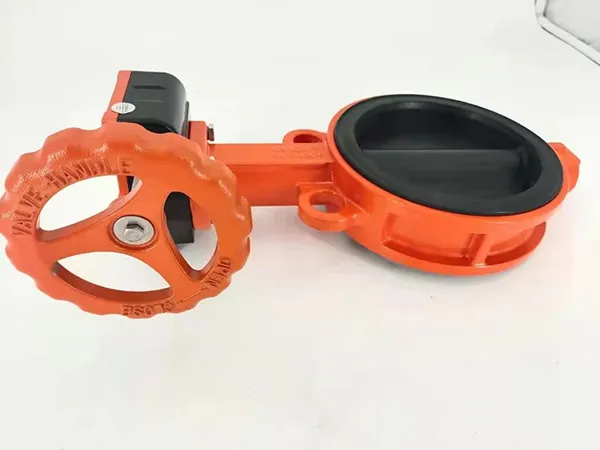

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc

विनिर्देश

बॉडी: कच्चा लोहा (GG25), गांठदार कच्चा लोहा (GGG40/50), कार्बन स्टील (WCB A216), स्टेनलेस स्टील (SS304 / SS316 / SS304L/SS316L), डुप्लेक्स स्टेनलेस स्टील (2507/1.4529), कांस्य, एल्यूमीनियम मिश्र धातु।

वाल्व सीट नाइट्राइल ब्यूटाडीन रबर (एनबीआर), एथिलीन प्रोपलीन डायन मोनोमर (ईपीडीएम) / दुर्लभ पृथ्वी एथिलीन प्रोपलीन डायन मोनोमर (आरईपीडीएम), पॉलीटेट्राफ्लुओरोएथिलीन (पीटीएफई) / पुनर्नवीनीकरण पॉलीटेट्राफ्लुओरोएथिलीन (आरपीटीएफई), फ्लोरीन रबर (विटॉन), क्लोरोप्रीन रबर (नियोप्रीन), हाइपलॉन, सिलिकॉन रबर सिलिकॉन, पेरफ्लूरूक्टेन सल्फोनेट (पीएफए)।

वाल्व स्टेम 416 स्टेनलेस स्टील (SS416), 431 स्टेनलेस स्टील (SS431), 304 (SS304 स्टेनलेस स्टील, 316 स्टेनलेस स्टील (SS316), डुप्लेक्स स्टेनलेस स्टील (SS304 / SS316 / SS304L/SS316L), डुप्लेक्स स्टेनलेस स्टील (2507/1.4529), कांस्य, (DI/WCB/SS) कोटिंग (एपॉक्सी कोटिंग/नायलॉन) /ईपीडीएम/एनबीआर/पीटीएफई/पीएफए)

झाड़ी: पीटीएफई, कांस्य

ओ-रिंग्स: एनबीआर, ईपीडीएम, एफकेएम

ऑपरेशन मोड: मैनुअल लीवर, गियरबॉक्स, इलेक्ट्रिक/वायवीय/हाइड्रोलिक एक्चुएटर

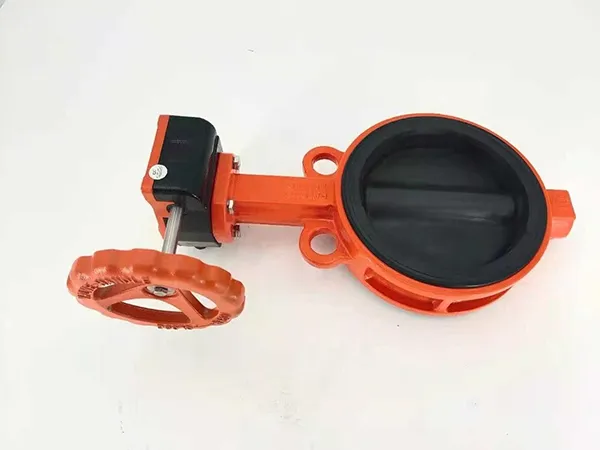

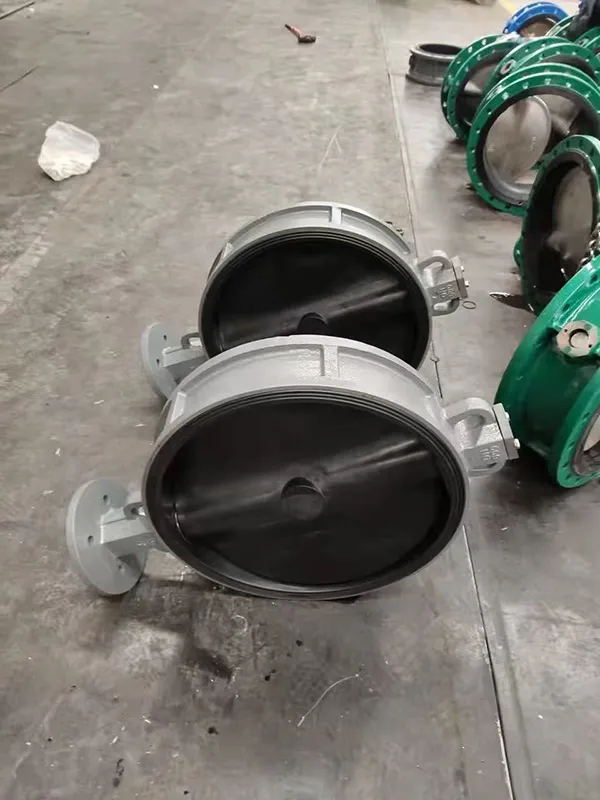

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc
