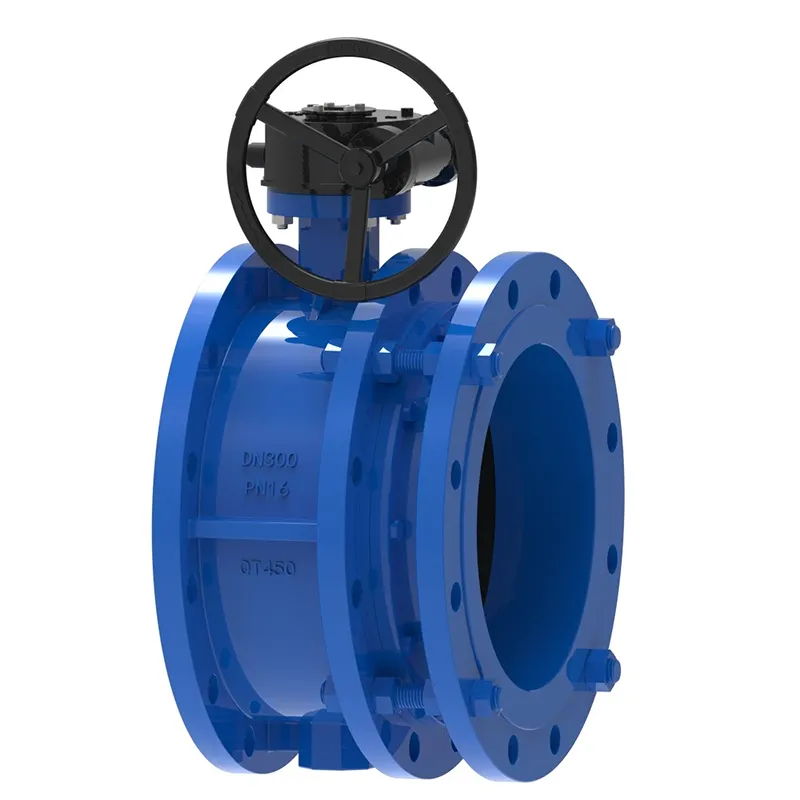

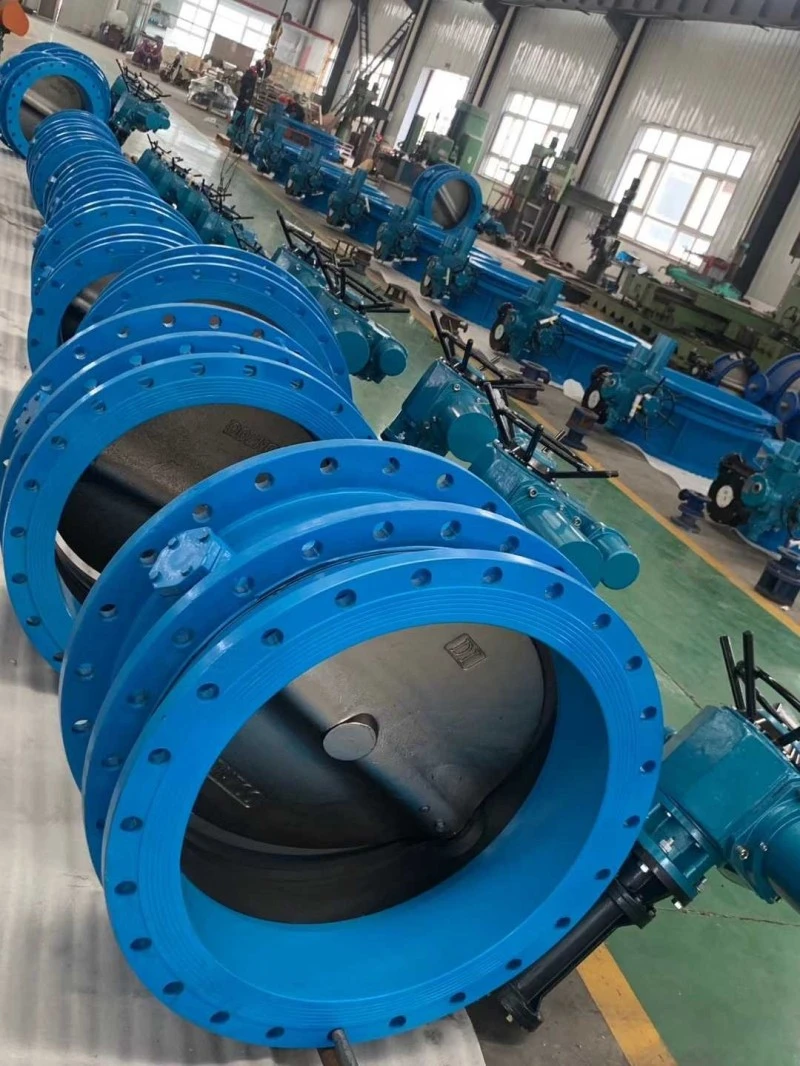

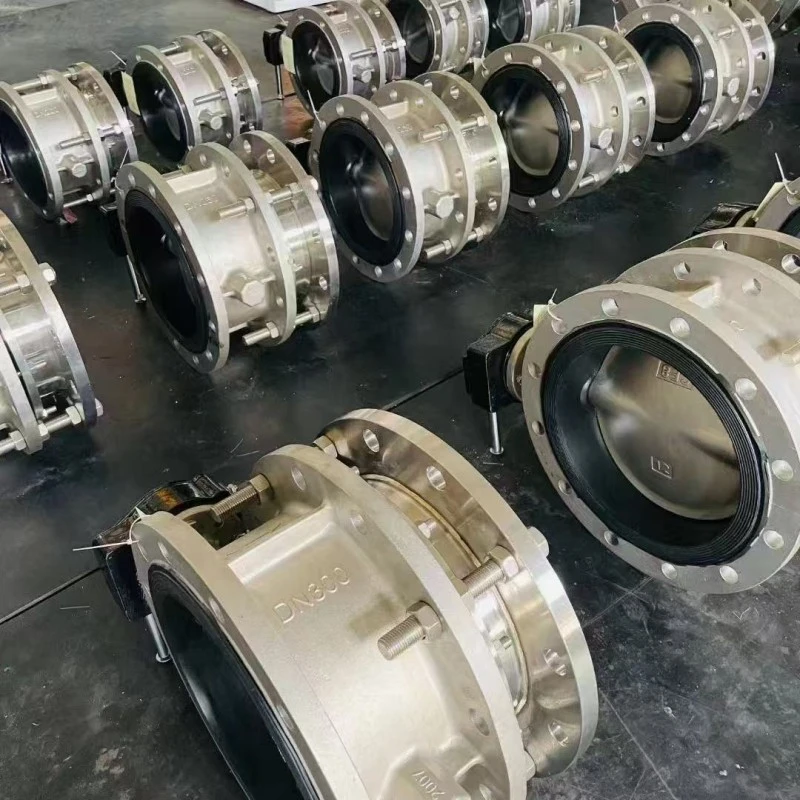

विस्तार संयुक्त संकेंद्रित तितली वाल्व

उन्नत टेलीस्कोपिक संकेंद्रित तितली वाल्व की तितली प्लेट पाइपलाइन के व्यास दिशा में स्थापित की गई है। टेलीस्कोपिक बटरफ्लाई वाल्व बॉडी के बेलनाकार चैनल में, डिस्क के आकार की बटरफ्लाई प्लेट धुरी के चारों ओर घूमती है, जिसका घूर्णन कोण 0° और 90° के बीच होता है। 90° तक घुमाने पर वाल्व पूरी तरह से खुल जाता है। तापमान ≤ 80 ℃ के लिए उपयुक्त, पेट्रोलियम, रसायन, भोजन, फार्मास्युटिकल, कपड़ा, कागज बनाने, बिजली, जल आपूर्ति और जल निकासी, प्रवाह को विनियमित करने, मीडिया को अवरुद्ध करने और पाइपलाइन थर्मल विस्तार और संकुचन की भरपाई के लिए गैस पाइपलाइनों में उपयोग किया जाता है।

लाभ:

टेलीस्कोपिक संकेंद्रित तितली वाल्व (एक ऐसी संरचना के साथ जो लंबाई की एक निश्चित सीमा के भीतर विस्तारित हो सकती है) न केवल वाल्व को अलग करने की सुविधा प्रदान करता है, बल्कि पाइपलाइन तनाव को भी कम करता है और वाल्व की सुरक्षा करता है। साथ ही, यह तितली वाल्व और विस्तार जोड़ों की स्थापना विधि को भी संपीड़ित करता है, जिससे स्थान अधिक कॉम्पैक्ट हो जाता है। आम तौर पर, इस प्रकार के वाल्वों को विशेष रखरखाव की आवश्यकता नहीं होती है और केवल रिसाव और अलगाव के लिए विस्तार और संकुचन भागों के नियमित अवलोकन की आवश्यकता होती है।

टेलीस्कोपिक कंसेंट्रिक बटरफ्लाई वाल्व की स्थापना विधि के बहुत फायदे हैं, क्योंकि केवल विस्तार जोड़ को अलग करने की आवश्यकता होती है, जो बहुत अधिक रखरखाव स्थान बचाता है और वाल्व मुक्त रखरखाव प्राप्त करता है (तितली वाल्व भारी होते हैं, विस्तार जोड़ हल्के होते हैं, और श्रम की तीव्रता कम होती है)।

स्थापना संबंधी सावधानियां:

1. पाइपलाइन निर्माण स्थल पर अलग-अलग विस्तार फ्लैंग्स के साथ तितली वाल्वों को नष्ट करना सख्त वर्जित है; साइट पर टेलीस्कोपिक बटरफ्लाई वाल्व को बार-बार लंबा या छोटा करना सख्त वर्जित है।

2. विस्तार वाल्व के दोनों सिरों पर पाइप संकेंद्रित होने चाहिए, और पाइप पर दो निकला हुआ किनारा सतह समानांतर होनी चाहिए;

3. निकला हुआ किनारा फिक्सिंग बोल्ट को सममित रूप से कड़ा किया जाना चाहिए, और एक तरफ बल के साथ निकला हुआ किनारा फिक्सिंग बोल्ट को कस न करें;

4. विस्तार पाइप वाल्व के पीछे स्थापित किया गया है;

5. विस्तार वाल्व का विस्तार भाग पाइपलाइन के कोने या अंत में स्थापित नहीं किया जाएगा।

6. विस्तार निकला हुआ किनारा तितली वाल्व को स्थापना से पहले सपाट रखा जाना चाहिए और इच्छानुसार टकराया नहीं जाना चाहिए;

7. टेलीस्कोपिक कंसेंट्रिक बटरफ्लाई वाल्व की संरचनात्मक लंबाई कारखाने में न्यूनतम लंबाई है और स्थापना के दौरान इसे स्थापना लंबाई (यानी डिजाइन लंबाई) तक खींच लिया जाता है;

जब पाइपलाइनों के बीच की लंबाई विस्तार तितली वाल्व की स्थापना लंबाई से अधिक हो जाती है, तो कृपया पाइपलाइन रिक्ति को समायोजित करें और इसे नुकसान पहुंचाने से बचने के लिए विस्तार वाल्व को जबरदस्ती न खींचें;

9. टेलीस्कोपिक कंसेंट्रिक बटरफ्लाई वाल्व के बटरफ्लाई वाल्व को किसी भी स्थिति में स्थापित किया जा सकता है। जब तापमान क्षतिपूर्ति के लिए उपयोग किया जाता है, तो पाइपलाइन स्थापना पूरी होने के बाद, विस्तार वाल्व विस्तार पाइप को बाहर खींचने से रोकने के लिए पाइपलाइन अक्ष के साथ दोनों सिरों पर ब्रैकेट स्थापित किए जाने चाहिए। ब्रैकेट के समर्थन बल की गणना निम्न सूत्र के अनुसार की जाती है, और ऑपरेशन के दौरान ब्रैकेट को हटाना सख्त वर्जित है;

कैसे चुने:

टेलीस्कोपिक संकेंद्रित तितली वाल्व का संरचनात्मक रूप दो प्रकारों में विभाजित है: संकेंद्रित दूरबीन तितली वाल्व और विलक्षण दूरबीन तितली वाल्व। विभिन्न ऑपरेटिंग तंत्रों के अनुसार, इसे वर्म गियर चालित टेलीस्कोपिक बटरफ्लाई वाल्व, वायवीय टेलीस्कोपिक बटरफ्लाई वाल्व और इलेक्ट्रिक टेलीस्कोपिक बटरफ्लाई वाल्व में विभाजित किया जा सकता है।

विभिन्न सीलिंग सामग्रियों के अनुसार, इसे नरम सीलबंद टेलीस्कोपिक तितली वाल्व और धातु हार्ड सीलबंद टेलीस्कोपिक तितली वाल्व में विभाजित किया गया है।

टेलीस्कोपिक संकेंद्रित बटरफ्लाई वाल्व का उपयोग आमतौर पर टी>80 ℃ तापमान वाली स्वच्छ पानी की पाइपलाइनों के लिए किया जाता है, और पाइपलाइन गैर संक्षारक होती हैं। हार्ड सीलबंद टेलीस्कोपिक तितली वाल्व आमतौर पर तापमान T> 425 ℃ के साथ भाप गर्मी हस्तांतरण पाइपलाइनों में उपयोग किए जाते हैं। इसलिए, टेलीस्कोपिक तितली वाल्व चुनते समय, सही विकल्प बनाने के लिए माध्यम, तापमान, दबाव आदि को स्पष्ट करना आवश्यक है।
