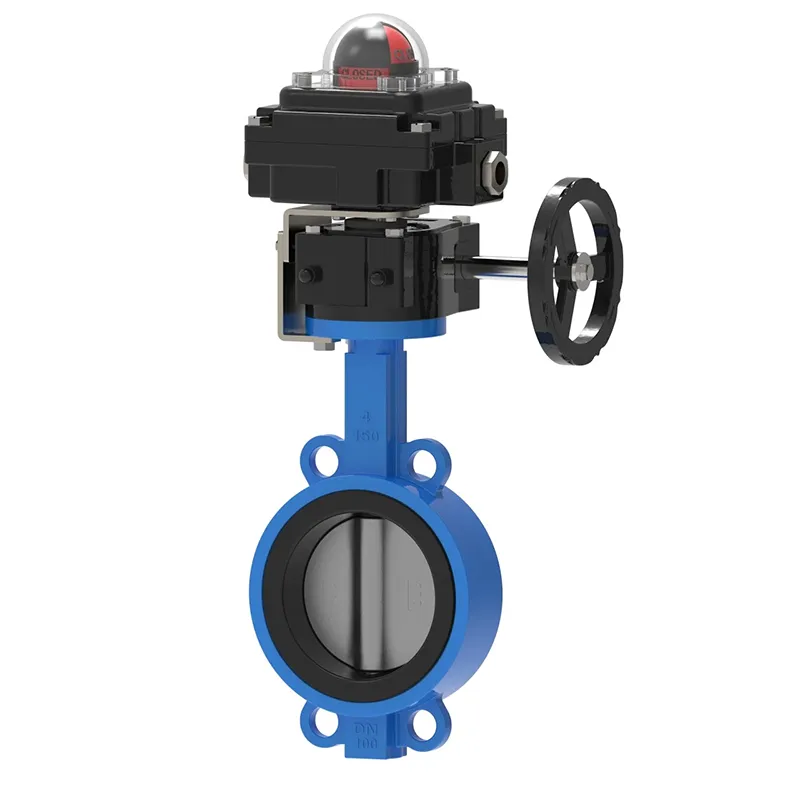

सीमा स्विच के साथ तितली वाल्व

जैसे-जैसे कारखाने और उनकी प्रक्रियाएं तेजी से जटिल होती जा रही हैं और वास्तविक समय प्रणाली फीडबैक पर अधिक निर्भर हो रही हैं, कई ग्राहक मैनुअल और स्वचालित वाल्व दोनों के लिए विद्युत फीडबैक की मांग कर रहे हैं। प्रत्येक वाल्व अलग है, इसलिए लिमिट स्विच के साथ वेट्स वाल्व संशोधन बटरफ्लाई वाल्व नमूना वाल्व और आवश्यक स्विच बॉक्स के आधार पर अनुकूलित सेवाएं प्रदान करेगा।

फ़ायदा

कम लागत वाला वाल्व स्थिति संकेत उत्पाद

गर्म पिघल चिपकने वाला बेकिंग पाउडर कोटिंग खोल

2-चैनल सिंगल पोल डबल थ्रो (एसपीडीटी) मैकेनिकल स्विच, रेटेड करंट 16 एम्पीयर

आप स्पष्ट रूप से दिखाई देने वाले गोलाकार संकेतक प्रकाश के माध्यम से चालू/बंद स्थिति का संकेत दे सकते हैं

कैम को समायोजित करना आसान है और ऑन-साइट अंशांकन सरल है। किसी उपकरण की आवश्यकता नहीं.

दो 1/2-इंच एनपीटी नाली इंटरफेस

लिमिट स्विच के साथ बटरफ्लाई वाल्व एक मैनुअल लिमिट स्विच है जो 8 इंच तक के बॉल वाल्व और बटरफ्लाई वाल्व के लिए उपयुक्त है। वाल्व ISO5211 मानक का अनुपालन करता है, NEMA 4X रेटिंग को पूरा करता है, और एक अंतर्निहित लॉकिंग डिवाइस से सुसज्जित है। मानक एसपीडीटी 10 एम्पीयर @ 120VAC सीमा स्विच।

लिमिट स्विच एक इलेक्ट्रोमैकेनिकल उपकरण है जो यांत्रिक रूप से एक एक्चुएटर को विद्युत स्विच से जोड़ता है। सीमा स्विच एक नियंत्रण उपकरण है जो किसी वस्तु की गति से संचालित होता है। संक्षेप में, सीमा स्विच अन्य वस्तुओं की गति की निगरानी कर सकते हैं।

यांत्रिक सीमा स्विचों में उच्च सटीकता और दोहराव क्षमता होती है। औद्योगिक परिचालन में वस्तुओं की उपस्थिति और स्थिति का पता लगाने के लिए संपर्क सेंसर का उपयोग किया जाता है।

सीमा स्विच के प्रकारों को आमतौर पर चार श्रेणियों में विभाजित किया जाता है: व्हिस्कर प्रकार, रोलर प्रकार, लीवर प्रकार और प्लंजर प्रकार। उन्हें सामान्य रूप से खुले, सामान्य रूप से बंद, या दोनों के रूप में कॉन्फ़िगर किया गया है। कुछ अनुप्रयोगों में, सीमा स्विच को निकटता सेंसर द्वारा प्रतिस्थापित कर दिया गया है।

जब कोई वस्तु सीमा स्विच लीवर (या प्लंजर) के संपर्क में आती है, तो संपर्क सक्रिय होने तक लीवर एक पूर्व निर्धारित दूरी तक चलेगा। ओवरट्रेवल से तात्पर्य पूर्व निर्धारित यात्रा दूरी से आगे बढ़ने वाले लीवर से है। मुख्य केन्द्र।

सीमा स्विच की विशिष्टता

लिमिट स्विच के साथ बटरफ्लाई वाल्व को विशिष्ट संचालन के लिए डिज़ाइन किए जाने के कारण, प्रत्येक लिमिट स्विच को एप्लिकेशन के अनुसार कैलिब्रेट करने की आवश्यकता होती है। कृपया अपने लक्ष्य एप्लिकेशन के साथ सीमा स्विच की अनुकूलता का मूल्यांकन करने के लिए निम्नलिखित मापदंडों की समीक्षा करें।

शैल: डाई कास्ट एल्यूमीनियम: ओ-रिंग सील

वैकल्पिक 304 और 316 स्टेनलेस स्टील संरचनाएं

कोटिंग: पॉलिएस्टर पाउडर कोटिंग (घंटे)

ओ-रिंग: नाइट्राइल रबर (मानक) -25 ℃ -85 ℃ (घंटा)

पर्यावरण प्रकार: 4, 4X, IP67

विस्फोट रोधी ग्रेड: सीएल 1 ज़ोन 1, एक्स डी आईआईसी टी6 जीबी

क्षेत्रीय वर्गीकरण: नेमा 4, नेमा 7

बांधनेवाला पदार्थ: स्टेनलेस स्टील

एक्सिस: नामुर स्टेनलेस स्टील

दो आधा इंच एनपीटी धागे

टर्मिनल ब्लॉक संपर्क: 8

कार्यशील वोल्टेज: 120VAC, 12VDC, 24VDC

स्थापना ब्रैकेट: एमबी - 3.4:30 x 80, 130 एच: 20, 30 (स्टेनलेस स्टील)

तापमान सीमा: -20 ℃ -85 ℃

सेंसर: क्रॉज़ेट मैकेनिकल स्विच (मानक), निकटता स्विच (वैकल्पिक)

मॉडल: आईपी-67 (एन4), एएलएस-500एम (विस्फोट रोधी)
