एक गेंद वाल्व का डिजाइन एक तंग सील कैसे सुनिश्चित करता है?

बॉल वाल्व एक विश्वसनीय और तंग सील प्रदान करने की उनकी क्षमता के लिए प्रसिद्ध हैं, जिससे वे औद्योगिक और आवासीय अनुप्रयोगों की एक विस्तृत श्रृंखला में अपरिहार्य हो जाते हैं। उनका अद्वितीय डिजाइन न केवल कुशल प्रवाह नियंत्रण सुनिश्चित करता है, बल्कि लीक के जोखिम को भी कम करता है। आइए कैसे एक का डिज़ाइन हैबॉल वाल्वसीलिंग सटीकता के इस स्तर को प्राप्त करता है।

एक गेंद वाल्व डिजाइन के प्रमुख घटक

सीलिंग तंत्र को समझने के लिए, एक गेंद वाल्व के प्रमुख घटकों का पता लगाना महत्वपूर्ण है:

- गेंद: अपने केंद्र के माध्यम से एक छेद (बोर) के साथ एक गोलाकार घटक, पाइपलाइन के साथ संरेखित होने पर द्रव को प्रवाहित करने की अनुमति देता है।

- सीटें: आमतौर पर टेफ्लॉन (पीटीएफई) या इलास्टोमर्स जैसी नरम सामग्री से बनी, सीटें गेंद के लिए सीलिंग सतह प्रदान करती हैं।

- बॉडी: वाल्व हाउसिंग जिसमें आंतरिक घटकों को शामिल और सुरक्षा मिलती है।

- स्टेम: गेंद को एक्ट्यूएटर या हैंडल से जोड़ता है, रोटेशन को सक्षम करता है।

- सील और गैसकेट: सुनिश्चित करें कि स्टेम के आसपास या वाल्व घटकों के बीच कोई रिसाव नहीं होता है।

कैसे गेंद वाल्व एक तंग सील प्राप्त करता है

1। गेंद की सटीक मशीनिंग

गेंद मेंबॉल वाल्वएक चिकनी और समान सतह को प्राप्त करने के लिए ठीक से मशीनीकृत है। यह सुनिश्चित करता है कि जब वाल्व बंद हो जाता है, तो गेंद की सतह सीटों के साथ पूरी तरह से संरेखित होती है, जिससे एक तंग सील बनती है।

- पूर्ण संपर्क: गोलाकार आकार सीटों के साथ पूर्ण संपर्क सुनिश्चित करता है, अंतराल को समाप्त करता है।

- कम टोक़ की आवश्यकता: एक अच्छी तरह से मशीनीकृत गेंद घर्षण को कम करती है, जिससे वाल्व को न्यूनतम प्रयास के साथ कसकर सील करने की अनुमति मिलती है।

2। बैठने का तंत्र

एक गेंद वाल्व में सीटों को थोड़ा संपीड़ित करने के लिए डिज़ाइन किया गया है जब वाल्व बंद हो जाता है, एक तंग सील बनाता है।

- सॉफ्ट सीटें: PTFE जैसी सामग्री दबाव में थोड़ा विकृत हो जाती है, गेंद की सतह पर किसी भी छोटी अनियमितता को भरती है।

- स्प्रिंग-लोडेड सीटें: कुछ डिजाइनों में, स्प्रिंग्स गेंद के खिलाफ सीटों को धक्का देते हैं, उतार-चढ़ाव के दबाव में भी एक सील बनाए रखते हैं।

3। फ्लोटिंग बॉल डिज़ाइन

कई गेंद वाल्वों में एक फ्लोटिंग बॉल डिज़ाइन है, जहां गेंद तय नहीं की गई है, लेकिन सीटों द्वारा जगह में आयोजित की जाती है।

- Self-Adjustment: The floating ball is pushed against the downstream seat by the pressure of the fluid, enhancing the seal.

- दबाव में प्रभावी: यह डिजाइन उच्च दबाव प्रणालियों में भी एक तंग सील सुनिश्चित करता है।

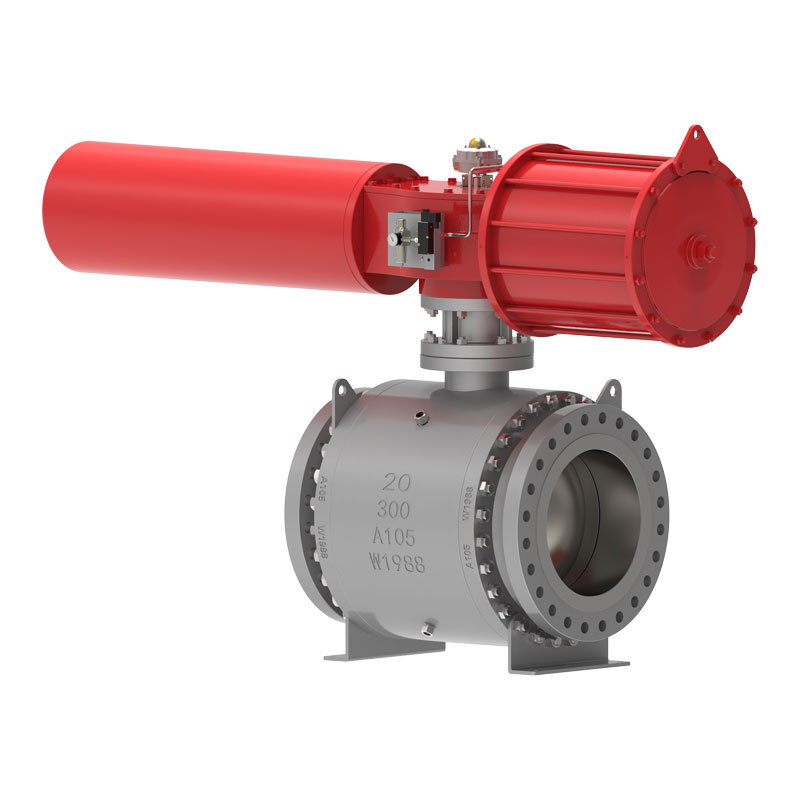

4। ट्रूनियन-माउंटेड बॉल डिज़ाइन

बड़े या उच्च दबाव वाले बॉल वाल्वों में, एक ट्रूनियन-माउंटेड डिज़ाइन का उपयोग किया जाता है। गेंद को ऊपर और नीचे की ओर लंगर डाला जाता है, जिससे सीटों पर तनाव कम होता है।

- कम पहनें: फिक्स्ड बॉल सीट विरूपण को कम करता है, समय के साथ एक सुसंगत सील सुनिश्चित करता है।

- दोहरी सीलिंग: अपस्ट्रीम और डाउनस्ट्रीम दोनों सीटें गेंद के साथ संपर्क बनाए रखती हैं, जिससे सीलिंग की एक अतिरिक्त परत प्रदान होती है।

5। स्टेम सीलिंग

स्टेम के चारों ओर लीक को रोकने के लिए, बॉल वाल्व शामिल हैं:

- ओ-रिंग्स और पैकिंग: लचीली सामग्री जो स्टेम के चारों ओर एक सील बनाते हैं।

- एंटी-ब्लूआउट डिज़ाइन: यह सुनिश्चित करता है कि स्टेम सुरक्षित रूप से जगह में रहता है, चरम परिस्थितियों में भी सील को बनाए रखता है।

गेंद वाल्व में तंग सील के लाभ

- रिसाव रोकथाम: दक्षता और सुरक्षा को बढ़ाने, तरल पदार्थ का कोई नुकसान नहीं है।

- बहुमुखी प्रतिभा: गैसों, तरल पदार्थों और स्लरी सहित विभिन्न प्रकार के मीडिया को संभालता है।

- स्थायित्व: पहनने और आंसू के लिए प्रतिरोधी, विस्तारित अवधि पर एक तंग सील बनाए रखना।

तंग सील से लाभान्वित आवेदन

बॉल वाल्व की एक तंग सील प्रदान करने की क्षमता उन्हें आदर्श बनाती है:

- उच्च दबाव वाली पाइपलाइन।

- खतरनाक या संक्षारक मीडिया परिवहन।

- तेल और गैस, रासायनिक प्रसंस्करण और फार्मास्यूटिकल्स जैसे उद्योगों में महत्वपूर्ण अनुप्रयोग।
